Quick HECTOR User Manual

8
IT
HECTOR 700/1000/1500W - REV007A
14
52
6
3
2
4
10
9
86
5
11
12
46
49
48
54
45
42
25
24
30
2827
31
33
36
37
38
39
34
51
35
50
23
47
13
10
17
18
19
20
32
26
29
2
9
1
21
7
13
16
15
3
61
13
12
41
40
56
53
43
44
22
60
59
58
57
55

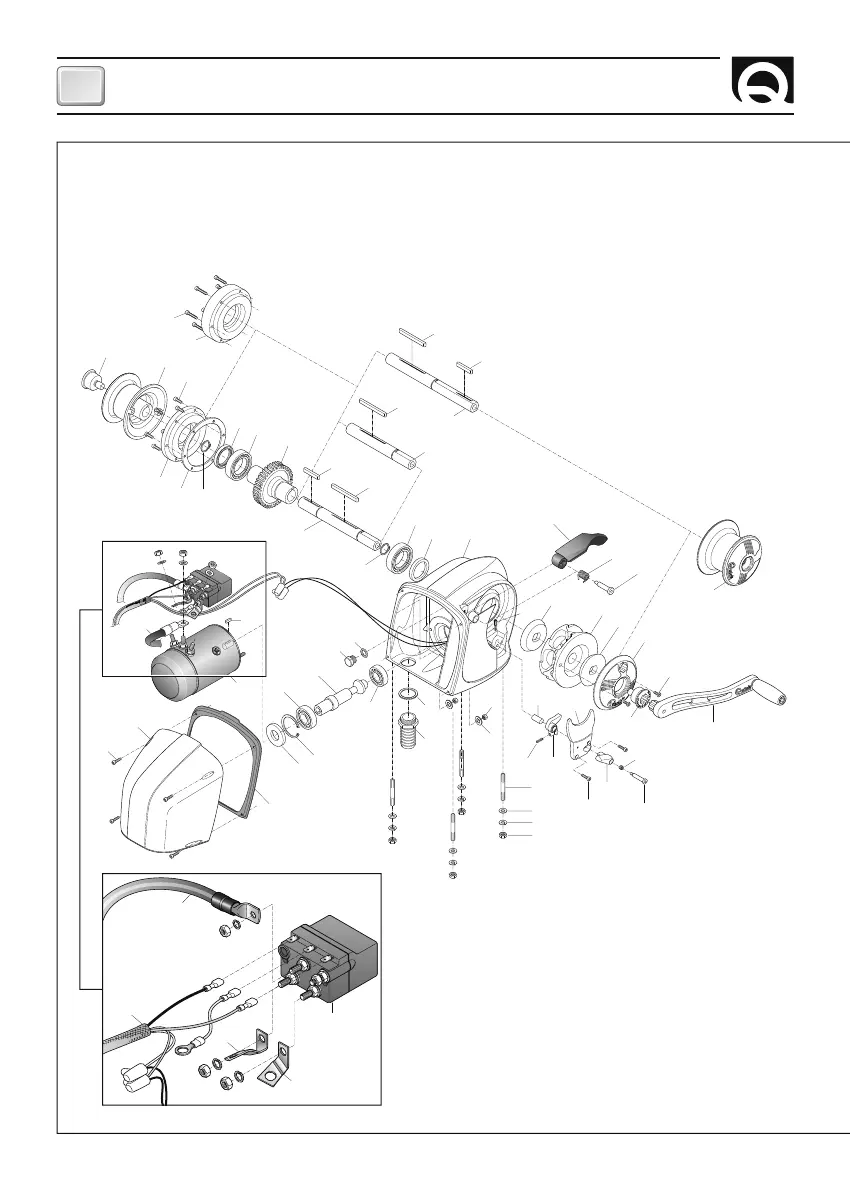

POS. DENOMINAZIONE CODICE
1
Base “HC” SGMSC15HC000
2
Bussola frizione MSDFRAT00000
3
Campana SPMSE10ATX00
4
Viti MBV0512MXCE0
POS. DENOMINAZIONE CODICE
5 Coperchio aperto SGMSGHCAP000
6 Anello elastico esterno MBAE25125Y00
7 Coperchio chiuso SGMSGHCCH000
8 Guarnizione coperchio PGCPHC000000
9 Paraolio PGPRL4056800
10 Cuscinetto 6008 MBJ600800000
11 Corona dentata MSLCRHC00000
12 Chiavetta MBH0807055X0
13 Chiavetta MBH0807080X0
14 Albero “HC” D MSAR10235R00
15 Albero “HC” - MSAR10172R00
16 Albero “HC” DB MSAR10241R00
17 Cono inferiore MSF10ATCN0R2
18A Barbotin 8mm - 5/16” “HC” ZSB1008516H4
18B Barbotin 10mm “HC” ZSB1010380H1
19 Cono superiore MSF1000000R2
20 Coperchio Barbotin SGMSGB10HCC0
21
Viti MBV0616MXCE0
MANUTENZIONE
