RRC HT4/8 - REV001A
Émetteur RRC HT4 Thruster et récepteur radio RRC R04
La pression de la touche (montée ancre) permet l’activation du relais 1 sur le récepteur.
La pression de la touche
(descente ancre) permet l’activation du relais 2 sur le récepteur.
La pression simultanée des deux touches permet l’annulation de la transmission.
La pression de la touche
(gauche proue) permet l’activation du relais 3 sur le récepteur.
La pression de la touche
(droite proue) permet l’activation du relais 4 sur le récepteur.
Il y a un retard de 2 secondes sur la transmission quand on passe de la touche
(gauche proue) à la touche (droite
proue) et vice versa.
La pression simultanée des deux touches permet l’annulation de la transmission.
Émetteur RRC HT4 Thruster et récepteur radio RRC R06
La pression de la touche
(montée ancre) permet l’activation du relais 1 sur le récepteur.
La pression de la touche
(descente ancre) permet l’activation du relais 2 sur le récepteur.
La pression simultanée des deux touches permet l’annulation de la transmission.
La pression de la touche
(gauche proue) permet l’activation du relais 3 sur le récepteur.
La pression de la touche
(droite proue) permet l’activation du relais 4 sur le récepteur.
Il y a un retard de 2 secondes sur la transmission quand on passe de la touche
(gauche proue) à la touche (droite
proue) et vice versa.
La pression simultanée des deux touches permet l’annulation de la transmission.
La pression simultanée de 3 ou de plusieurs touches annuleront la transmission.
COM
SHEILD
PROG
relè 4relè 3
NO2
NO1
NO4
NO3
V
+ V -
relè 1 relè 2
ANT
COM
SHEILD
PROG
relè 1 relè 2
relè 3 relè 4
relè 5 relè 6
relè 8relè 7
relè 10relè 9
relè 12relè 11
NO1
N
O
3
N
O
5
NO2
NO4
NO6
NO8
NO10
NO12
N
O
7
N
O
9
N
O
1
1
V + V -
ANT

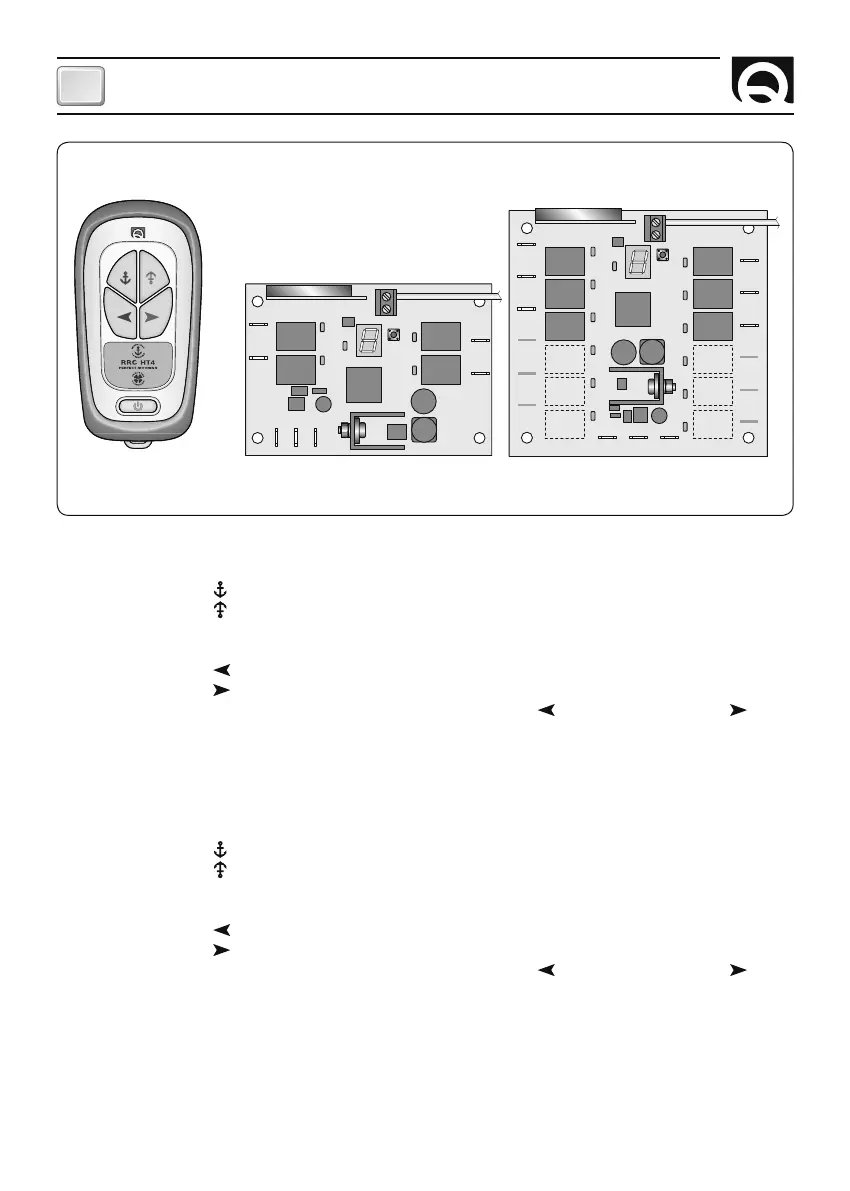

CORRESPONDANCE TOUCHE APPUYEE E RELAIS ACTIVE
ÉMETTEUR
RRC HT4 THRUSTER
RÉCEPTEUR RADIO RRC R04 RÉCEPTEUR RADIO RRC R06
FONCTIONNEMENT
