FONCTIONNEMENT
FR
RRC HT4/8 - REV001A
Émetteur RRC HT8 Thruster et récepteur radio RRC R06
La pression de la touche
(montée ancre) permet l’activation du relais 1 sur le récepteur.
La pression de la touche
(descente ancre) permet l’activation du relais 2 sur le récepteur.
La pression simultanée des deux touches permet l’annulation de la transmission.
La pression de la touche 1
(gauche proue) permet l’activation du relais 3 sur le récepteur.
La pression de la touche 2
(droite proue) permet l’activation du relais 4 sur le récepteur.
Il y a un retard de 2 secondes sur la transmission quand on passe de la touche 1
(gauche proue) à la touche 2
(droite proue) et vice versa.
La pression simultanée des deux touches permet l’annulation de la transmission.
La pression de la touche
(gauche proue-poupe) permet l’activation du relais 3-5 sur le récepteur.
La pression de la touche
(droite proue-poupe) permet l’activation du relais 4-6 sur le récepteur.
Il y a un retard de 2 secondes sur la transmission quand on passe de la touche
(gauche proue-poupe) à la touche
(droite proue-poupe) et vice versa.
La pression simultanée des deux touches permet l’annulation de la transmission.
La pression de la touche 3
(gauche poupe) permet l’activation du relais 5 sur le récepteur.
La pression de la touche 4
(droite poupe) permet l’activation du relais 6 sur le récepteur.
Il y a un retard de 2 secondes sur la transmission quand on passe de la touche 3
(gauche poupe) à la touche 4
(droite poupe) et vice versa.
La pression simultanée des deux touches permet l’annulation de la transmission.
La pression de la touche
(gauche proue-poupe) ou (droite proue-poupe) avec toute autre touche permettra
l’annulation de la transmission.
La pression simultanée de 3 ou de plusieurs touches annuleront la transmission.

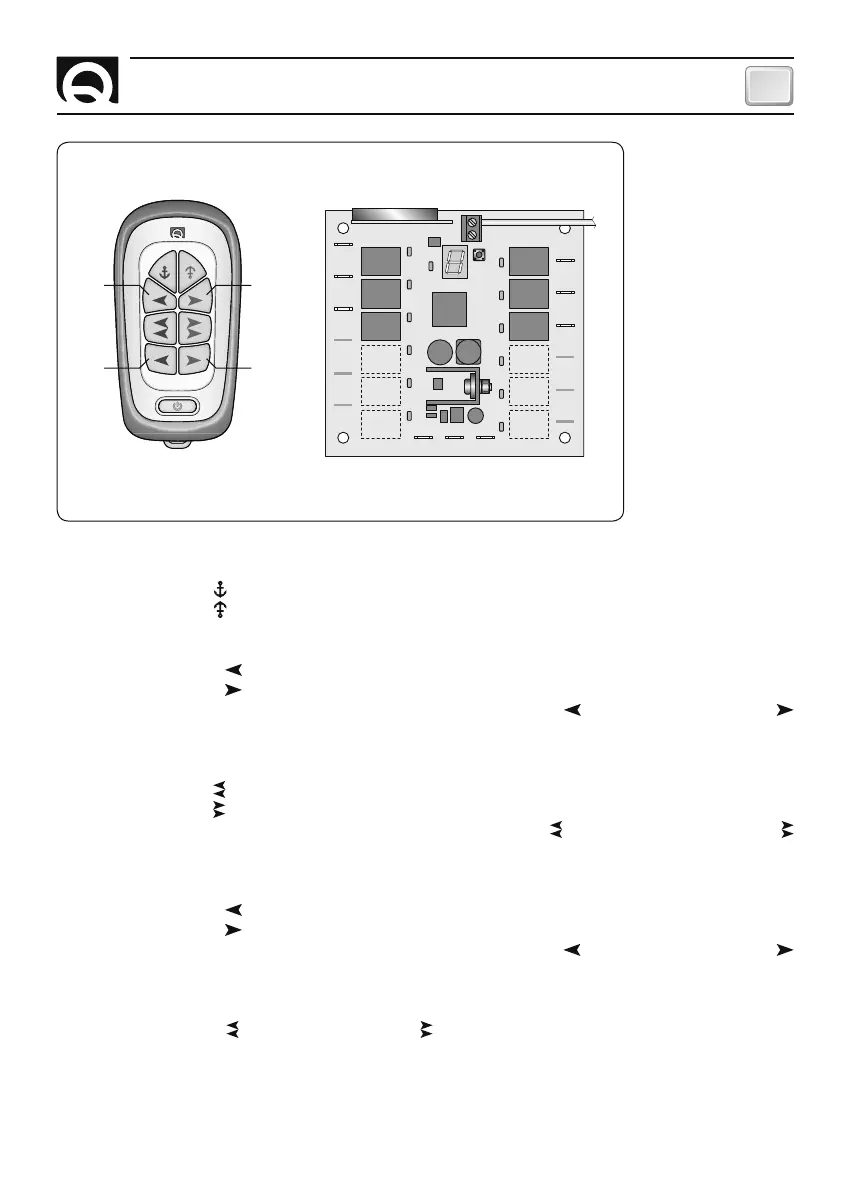

CORRESPONDANCE TOUCHE APPUYEE E RELAIS ACTIVE
COM
SHEILD
PROG
relè 1 relè 2
relè 3 relè 4
relè 5 relè 6
relè 8relè 7
relè 10relè 9
relè 12relè 11
NO1
N
O
3
N
O
5
NO2
NO4
NO6
NO8
NO10
NO12
N
O
7
N
O
9
N
O
1
1
V + V -
ANT
ÉMETTEUR
RRC HT8 THRUSTER
RÉCEPTEUR RADIO RRC R06
1
3
2
4
