Quick HT8 - Page 30

30
ES
RRC HT4/8 - REV001A
Transmisor de bolsillo RRC HT4 Thruster y receptor de radio RRC R04
Al presionar la tecla (subida ancla) se activa el relé 1 del receptor.
Al presionar la tecla
(bajada ancla) se activa el relé 2 del receptor.
Al presionar las dos teclas al mismo tiempo se cancela la transmisión.
Al presionar la tecla (izquierda proa) se activa el relé 3 del receptor.
Al presionar la tecla
(derecha proa) se activa el relé 4 del receptor.
Cuando se pasa de la tecla
(izquierda proa) a la tecla (derecha proa) y viceversa, se produce una demora de 2
segundos en la transmisión.
Al presionar las dos teclas al mismo tiempo se cancela la transmisión.
Al presionar al mismo tiempo 3 o más teclas la transmisión se cancela.
Transmisor de bolsillo RRC HT4 Thruster y receptor de radio RRC R06
Al presionar la tecla (subida ancla) se activa el relé 1 del receptor.
Al presionar la tecla
(derecha ancla) se activa el relé 2 del receptor.
Al presionar las dos teclas al mismo tiempo se cancela la transmisión.
Al presionar la tecla (izquierda proa) se activa el relé 3 del receptor.
Al presionar la tecla
(derecha proa) se activa el relé 4 del receptor.
Cuando se pasa de la tecla
(izquierda proa) a la tecla (derecha proa) y viceversa, se produce una demora de 2
segundos en la transmisión.
Al presionar las dos teclas al mismo tiempo se cancela la transmisión.
Al presionar al mismo tiempo 3 o más teclas la transmisión se cancela.
COM
SHEILD
PROG
relè 4relè 3
NO2
NO1
NO4
NO3
V
+ V -
relè 1 relè 2
ANT
COM
SHEILD
PROG
relè 1 relè 2
relè 3 relè 4
relè 5 relè 6
relè 8relè 7
relè 10relè 9
relè 12relè 11
NO1
N
O
3
N
O
5
NO2
NO4
NO6
NO8
NO10
NO12
N
O
7
N
O
9
N
O
1
1
V + V -
ANT

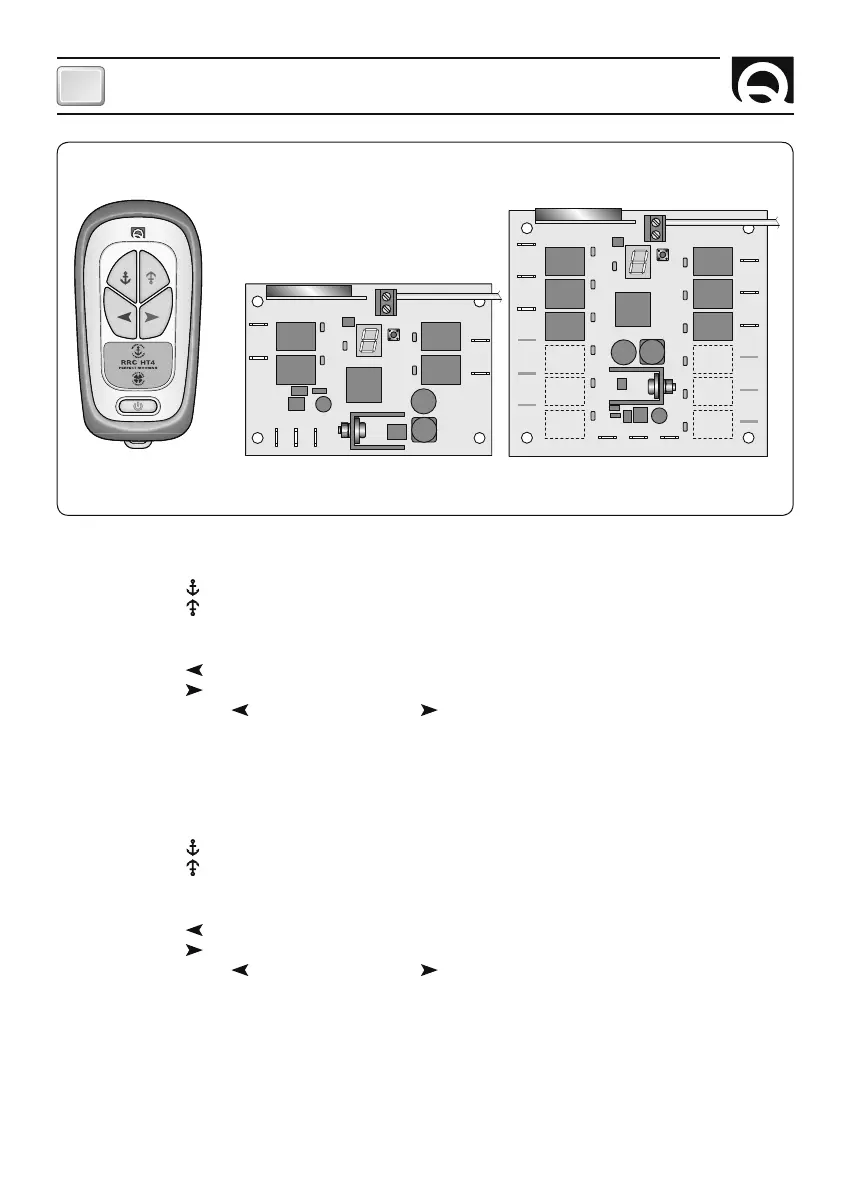

CORRESPONDENCIA BOTÓN PRESIONADO Y RELÉ ACTIVADO
TRANSMISOR DE BOLSILLO
RRC HT4 THRUSTER
RECEPTOR DE RADIO RRC R04 RECEPTOR DE RADIO RRC R06
FUNCIONAMIENTO
