FUNCIONAMIENTO
ES
RRC HT4/8 - REV001A
Transmisor de bolsillo RRC HT8 Thruster y receptor de radio RRC R06
Al presionar la tecla (subida ancla) se activa el relé 1 del receptor.
Al presionar la tecla
(bajada ancla) se activa el relé 2 del receptor.
Al presionar las dos teclas al mismo tiempo se cancela la transmisión.
Al presionar la tecla 1 (izquierda proa) se activa el relé 3 del receptor.
Al presionar la tecla 2
(derecha proa) se activa el relé 4 del receptor.
Cuando se pasa de la tecla 1
(izquierda proa) a la tecla 2 (derecha proa) y viceversa, se produce una demora de
2 segundos en la transmisión.
Al presionar las dos teclas al mismo tiempo se cancela la transmisión.
Al presionar la tecla
(izquierda proa-popa) se activa el relé 3-5 del receptor.
Al presionar la tecla
(derecha proa-popa) se activa el relé 4-6 del receptor.
Cuando se pasa de la tecla
(izquierda proa-popa) a la tecla
(derecha proa-popa) y viceversa, se produce una
demora de 2 segundos en la transmisión.
Al presionar las dos teclas al mismo tiempo se cancela la transmisión.
Al presionar la tecla 3 (izquierda popa) se activa el relé 5 del receptor.
Al presionar la tecla 4
(derecha popa) se activa el relé 6 del receptor.
Cuando se pasa de la tecla 3
(izquierda popa) a la tecla 4 (derecha popa) y viceversa, se produce una demora de
2 segundos en la transmisión.
Al presionar las dos teclas al mismo tiempo se cancela la transmisión.
Al presionar la tecla
(izquierda proa-popa) o
(derecha proa-popa) junto con cualquier otra tecla se cancela la
transmisión.
Al presionar al mismo tiempo 3 o más teclas la transmisión se cancela.

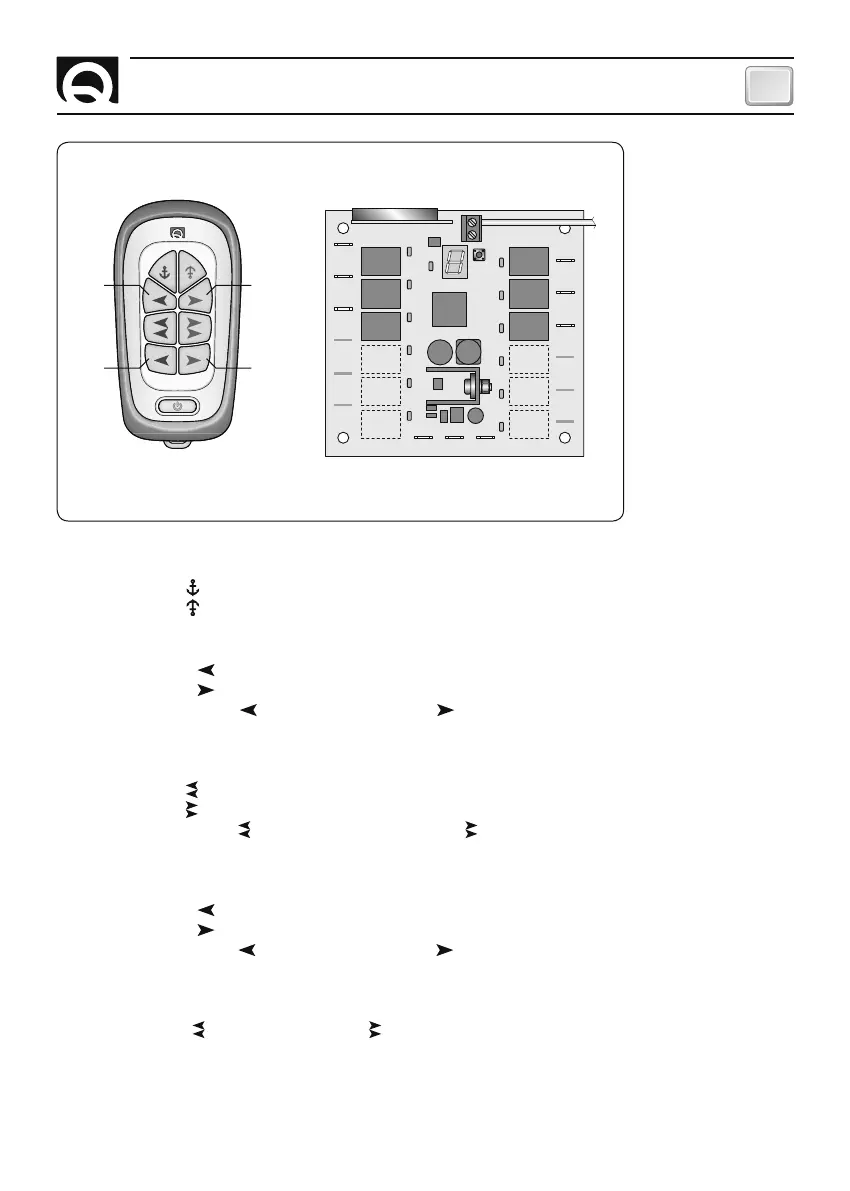

CORRESPONDENCIA BOTÓN PRESIONADO Y RELÉ ACTIVADO
COM
SHEILD
PROG
relè 1 relè 2
relè 3 relè 4
relè 5 relè 6
relè 8relè 7
relè 10relè 9
relè 12relè 11
NO1
N
O
3
N
O
5
NO2
NO4
NO6
NO8
NO10
NO12
N
O
7
N
O
9
N
O
1
1
V
+
V
-
ANT
TRANSMISOR DE BOLSILLO
RRC HT8 THRUSTER
RECEPTOR DE RADIO RRC R06
1
3
2
4
