36
PT
RRC HT4/8 - REV001A
Transmissor de mão RRC HT4 Thruster e receptor rádio RRC R04
A pressão da tecla
(subida âncora) leva à ativação do relé 1 no receptor.
A pressão da tecla
(descida âncora) leva à ativação do relé 2 no receptor.
A pressão contemporânea das duas teclas proporciona a anulação da transmissão.
A pressão da tecla
(esquerda proa) leva à ativação do relé 3 no receptor.
A pressão da tecla
(direita proa) leva à ativação do relé 4 no receptor.
Introduz-se um atraso de 2 segundos sobre a transmissão quando passa-se da tecla
(esquerda proa) à tecla
(direita proa) e vice versa.
A pressão contemporânea das duas teclas proporciona a anulação da transmissão.
A pressão contemporânea de 3 ou mais teclas proporcionará a anulação da transmissão.
Transmissor de mão RRC HT4 Thruster e receptor rádio RRC R06
A pressão da tecla
(subida âncora) leva à ativação do relé 1 no receptor.
A pressão da tecla
(descida âncora) leva à ativação do relé 2 no receptor.
A pressão contemporânea das duas teclas proporciona a anulação da transmissão.
A pressão da tecla
(esquerda proa) leva à ativação do relé 3 no receptor.
A pressão da tecla
(direita proa) leva à ativação do relé 4 no receptor.
Introduz-se um atraso de 2 segundos sobre a transmissão quando passa-se da tecla
(esquerda proa) à tecla
(direita proa) e vice versa.
A pressão contemporânea das duas teclas proporciona a anulação da transmissão.
A pressão contemporânea de 3 ou mais teclas proporcionará a anulação da transmissão.
COM
SHEILD
PROG
relè 4relè 3
NO2
NO1
NO4
NO3
V
+ V -
relè 1 relè 2
ANT
COM
SHEILD
PROG
relè 1 relè 2
relè 3 relè 4
relè 5 relè 6
relè 8relè 7
relè 10relè 9
relè 12relè 11
NO1
N
O
3
N
O
5
NO2
NO4
NO6
NO8
NO10
NO12
N
O
7
N
O
9
N
O
1
1
V + V -
ANT

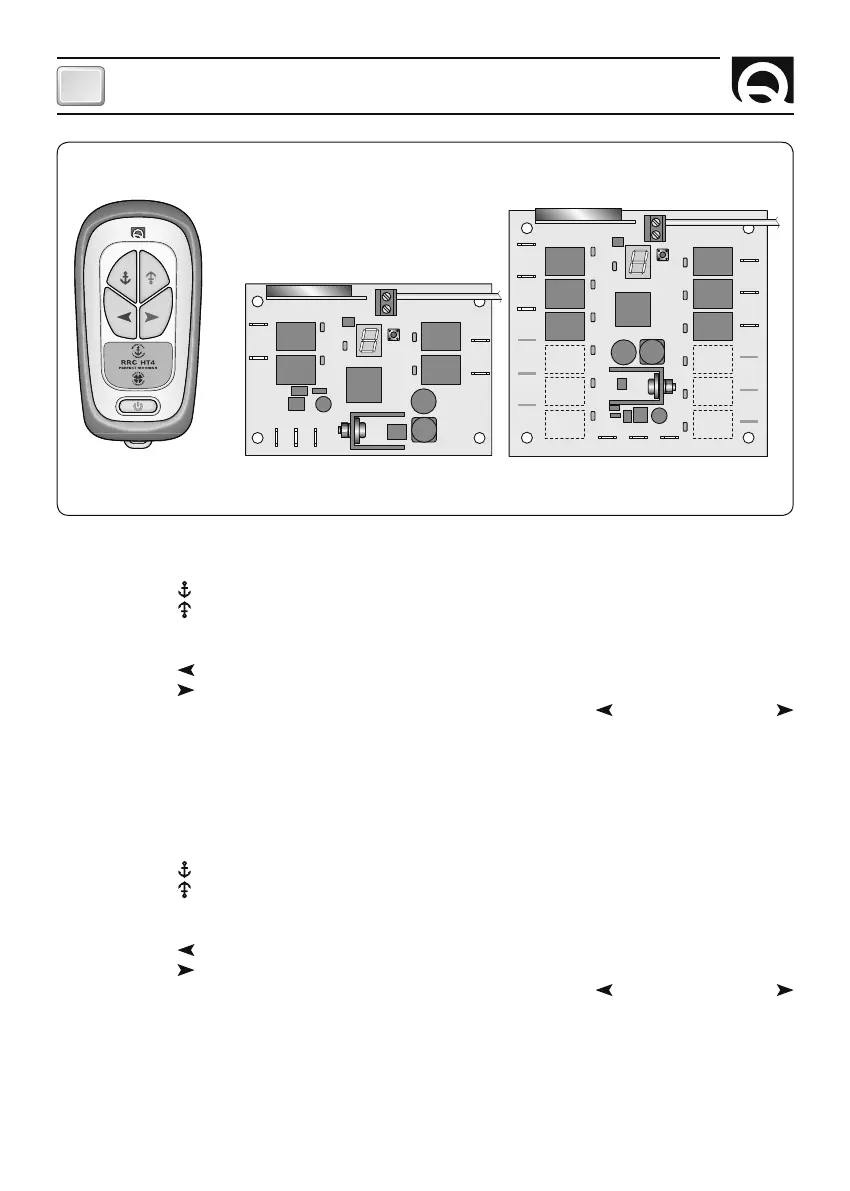

CORRESPONDÊNCIA TECLA PRESSIONADA E RELÉ ATIVADO
TRANSMISSOR DE MÃO
RRC HT4 THRUSTER
RECEPTOR RÁDIO RRC R04 RECEPTOR RÁDIO RRC R06
FUNCIONAMIENTO
