Quick HT8 - Page 37

37
FUNCIONAMIENTO
PT
RRC HT4/8 - REV001A

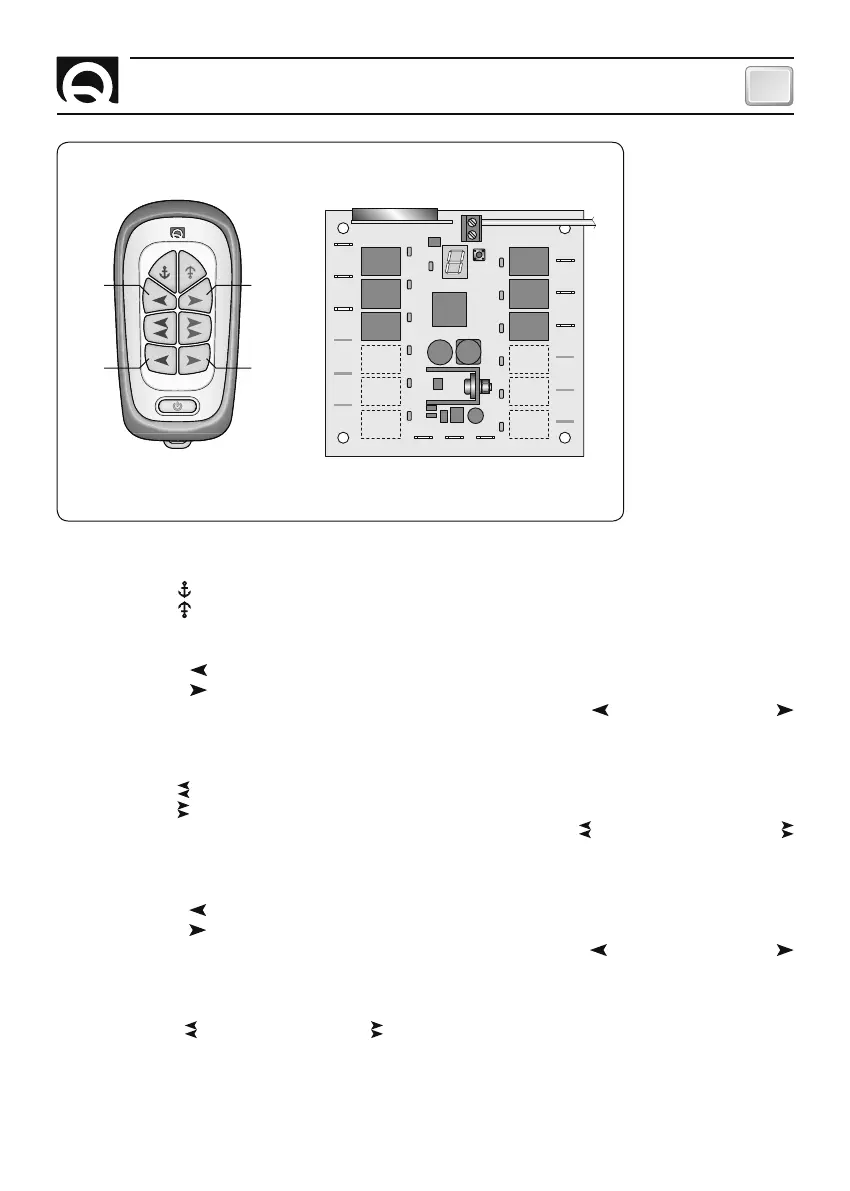

Transmissor de mão RRC HT8 Thruster e receptor rádio RRC R06
A pressão da tecla
(subida âncora) leva à ativação do relé 1 no receptor.
A pressão da tecla
(descida âncora) leva à ativação do relé 2 no receptor.
A pressão contemporânea das duas teclas proporciona a anulação da transmissão.
A pressão da tecla
1 (esquerda proa) leva à ativação do relé 3 no receptor.
A pressão da tecla
2 (direita proa) leva à ativação do relé 4 no receptor.
Introduz-se um atraso de 2 segundos sobre a transmissão quando passa-se da tecla 1
(esquerda proa) à tecla 2
(direita proa) e vice versa.
A pressão contemporânea das duas teclas proporciona a anulação da transmissão.
A pressão da tecla
(esquerda proa-popa) leva à ativação do relé 3-5 no receptor.
A pressão da tecla
(direita proa-popa) leva à ativação do relé 4-6 no receptor.
Introduz-se um atraso de 2 segundos sobre a transmissão quando passa-se da tecla
(esquerda proa-popa) à tecla
(direita proa-popa) e vice versa.
A pressão contemporânea das duas teclas proporciona a anulação da transmissão.
A pressão da tecla 3 (esquerda popa) leva à ativação do relé 5 no receptor.
A pressão da tecla 4
(direita popa) leva à ativação do relé 6 no receptor.
Introduz-se um atraso de 2 segundos sobre a transmissão quando passa-se da tecla 3
(esquerda popa) à tecla 4
(direita popa) e vice versa.
A pressão contemporânea das duas teclas proporciona a anulação da transmissão.
A pressão da tecla
(esquerda proa-popa) ou
(direita proa-popa) contemporaneamente a qualquer outra tecla
proporcionará a anulação da transmissão.
A pressão contemporânea de 3 ou mais teclas proporcionará a anulação da transmissão.
CORRESPONDÊNCIA TECLA PRESSIONADA E RELÉ ATIVADO
COM
SHEILD
PROG
relè 1 relè 2
relè 3 relè 4
relè 5 relè 6
relè 8relè 7
relè 10relè 9
relè 12relè 11
NO1
N
O
3
N
O
5
NO2
NO4
NO6
NO8
NO10
NO12
N
O
7
N
O
9
N
O
1
1
V + V -
ANT
TRANSMISSOR DE MÃO
RRC HT8 THRUSTER
RECEPTOR RÁDIO RRC R06
1
3
2
4
