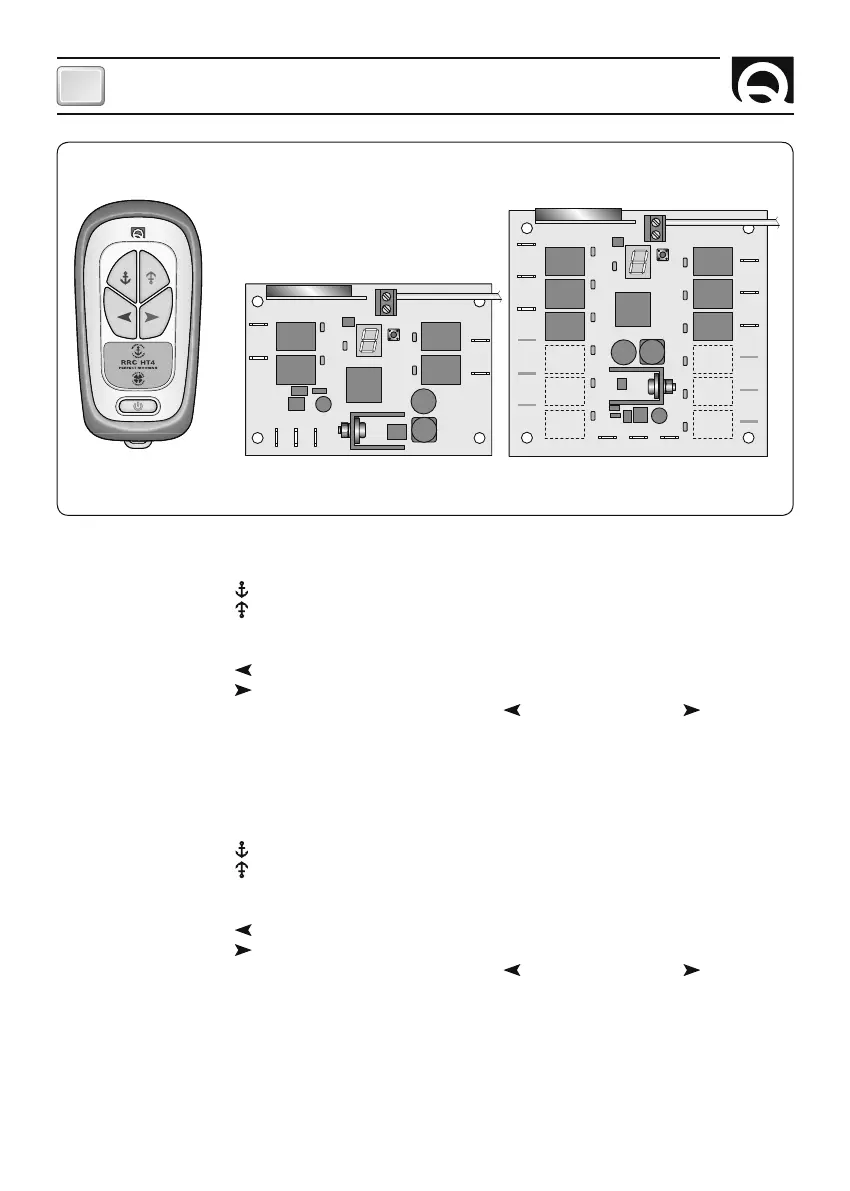

Handsändare RRC HT4 Thruster och radiomottagare RRC R04
När man trycker in knappen
(hissa ankare) aktiveras relä 1 på mottagaren.
När man trycker in knappen
(sänk ankare) aktiveras relä 2 på mottagaren.
Om båda knapparna trycks in samtidigt annulleras sändningen.
När man trycker in knappen
(vänster för) aktiveras relä 3 på mottagaren.
När man trycker in knappen
(höger för) aktiveras relä 4 på mottagaren.
En trasmissionsfördröjning på 2 sekunder sker då man går från knappen
(vänster för) till knappen (höger för) och
viceversa.
Om båda knapparna trycks in samtidigt annulleras sändningen.
Om 3 eller fl er knappar trycks in samtidigt annulleras sändningen.
Handsändare RRC HT4 Thruster och radiomottagare RRC R06
När man trycker in knappen
(hissa ankare) aktiveras relä 1 på mottagaren.
När man trycker in knappen
(sänk ankare) aktiveras relä 2 på mottagaren.
Om båda knapparna trycks in samtidigt annulleras sändningen.
När man trycker in knappen
(vänster för) aktiveras relä 3 på mottagaren.
När man trycker in knappen
(höger för) aktiveras relä 4 på mottagaren.
En trasmissionsfördröjning på 2 sekunder sker då man går från knappen
(vänster för) till knappen (höger för) och
viceversa.
Om båda knapparna trycks in samtidigt annulleras sändningen.
Om 3 eller fl er knappar trycks in samtidigt annulleras sändningen.
COM
SHEILD
PROG
relè 4relè 3
NO2
NO1
NO4
NO3
V
+ V -
relè 1 relè 2
ANT
COM
SHEILD
PROG
relè 1 relè 2
relè 3 relè 4
relè 5 relè 6
relè 8relè 7
relè 10relè 9
relè 12relè 11
NO1
N
O
3
N
O
5
NO2
NO4
NO6
NO8
NO10
NO12
N
O
7
N
O
9
N
O
1
1
V + V -
ANT
MOTSVARIGHET INTRYCKT KNAPP OCH AKTIVERAT RELÄ
HANDSÄNDARE
RRC HT4 THRUSTER
RADIOMOTTAGARE RRC R04 RADIOMOTTAGARE RRC R06
FUNKTION
