FUNKTION
SE
RRC HT4/8 - REV001A

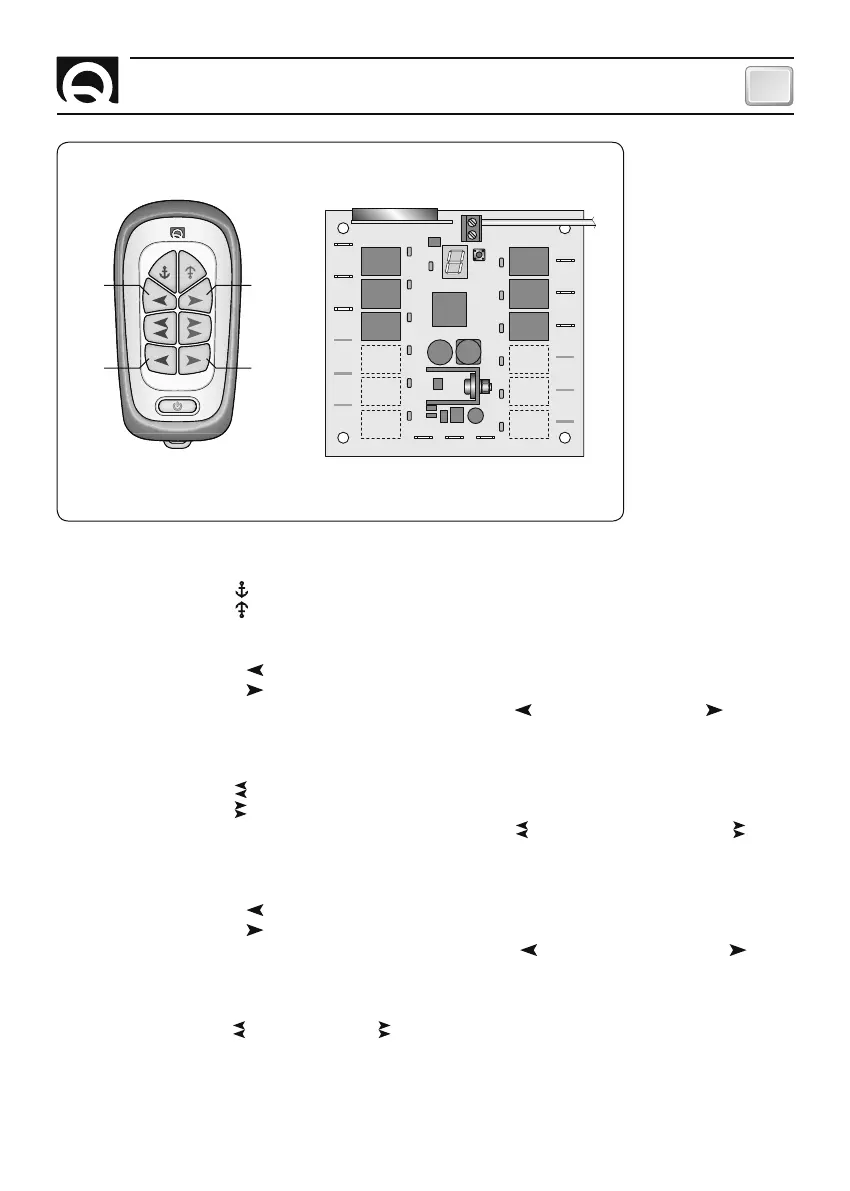

Handsändare RRC HT8 Thruster och radiomottagare RRC R06
När man trycker in knappen
(hissa ankare) aktiveras relä 1 på mottagaren.
När man trycker in knappen
(sänk ankare) aktiveras relä 2 på mottagaren.
Om båda knapparna trycks in samtidigt annulleras sändningen.
När man trycker in knappen 1
(vänster för) aktiveras relä 3 på mottagaren.
När man trycker in knappen 2
(höger för) aktiveras relä 4 på mottagaren.
En trasmissionsfördröjning på 2 sekunder sker då man går från knappen 1
(vänster för) till knappen 2 (höger för)
och viceversa.
Om båda knapparna trycks in samtidigt annulleras sändningen.
När man trycker in knappen
(vänster för-akter) aktiveras relä 3-5 på mottagaren.
När man trycker in knappen
(höger för-akter) aktiveras relä 4-6 på mottagaren.
En trasmissionsfördröjning på 2 sekunder sker då man går från knappen
(vänster för-akter) till knappen
(höger
för-akter) och viceversa.
Om båda knapparna trycks in samtidigt annulleras sändningen.
När man trycker in knappen 3 (vänster akter) aktiveras relä 5 på mottagaren.
När man trycker in knappen 4
(höger akter) aktiveras relä 6 på mottagaren.
En trasmissionsfördröjning på 2 sekunder sker då man går från knappen 3
(vänster akter) till knappen 4 (höger
akter) och viceversa.
Om båda knapparna trycks in samtidigt annulleras sändningen.
När man trycker in knappen
(vänster för-akter) o
(höger för-akter) tillsammans med någon annan knapp annulleras
sändningen.
Om 3 eller fl er knappar trycks in samtidigt annulleras sändningen.
MOTSVARIGHET INTRYCKT KNAPP OCH AKTIVERAT RELÄ
COM
SHEILD
PROG
relè 1 relè 2
relè 3 relè 4
relè 5 relè 6
relè 8relè 7
relè 10relè 9
relè 12relè 11
NO1
N
O
3
N
O
5
NO2
NO4
NO6
NO8
NO10
NO12
N
O
7
N
O
9
N
O
1
1
V
+
V
-
ANT
HANDSÄNDARE
RRC HT8 THRUSTER
RADIOMOTTAGARE RRC R06
1
3
2
4
