RRC HT4/8 - REV001A
Handzender RRC HT4 Thruster en Radio-ontvanger RRC R04
Door te drukken op de toets
(anker omhoog) wordt relais 1 op de ontvanger geactiveerd.
Door te drukken op de toets
(anker omlaag) wordt relais 2 op de ontvanger geactiveerd.
Door tegelijk op beide toetsen te drukken, wordt de transmissie teniet gedaan.
Door te drukken op de toets
(links boeg) wordt relais 3 op de ontvanger geactiveerd.
Door te drukken op de toets
(rechts boeg) wordt relais 4 op de ontvanger geactiveerd.
Er moet rekening gehouden worden met een vertraging van 2 seconden bij de transmissie wanneer men overschakelt van
toets
(links boeg) op toets (rechts boeg) en omgekeerd.
Door tegelijk op beide toetsen te drukken, wordt de transmissie teniet gedaan.
Door tegelijk te drukken op 3 of meer toetsen zal de transmissie teniet gedaan worden.
Handzender RRC HT4 Thruster en Radio-ontvanger RRC R06
Door te drukken op de toets
(anker omhoog) wordt relais 1 op de ontvanger geactiveerd.
Door te drukken op de toets
(anker omlaag) wordt relais 2 op de ontvanger geactiveerd.
Door tegelijk op beide toetsen te drukken, wordt de transmissie teniet gedaan.
Door te drukken op de toets
(links boeg) wordt relais 3 op de ontvanger geactiveerd.
Door te drukken op de toets
(rechts boeg) wordt relais 4 op de ontvanger geactiveerd.
Er moet rekening gehouden worden met een vertraging van 2 seconden bij de transmissie wanneer men overschakelt van
toets
(links boeg) op toets (rechts boeg) en omgekeerd.
Door tegelijk op beide toetsen te drukken, wordt de transmissie teniet gedaan.
Door tegelijk te drukken op 3 of meer toetsen zal de transmissie teniet gedaan worden.
COM
SHEILD
PROG
relè 4relè 3
NO2
NO1
NO4
NO3
V
+ V -
relè 1 relè 2
ANT
COM
SHEILD
PROG
relè 1 relè 2
relè 3 relè 4
relè 5 relè 6
relè 8relè 7
relè 10relè 9
relè 12relè 11
NO1
N
O
3
N
O
5
NO2
NO4
NO6
NO8
NO10
NO12
N
O
7
N
O
9
N
O
1
1
V + V -
ANT
OVEREENKOMST INGEDRUKTE TOETS EN GEACTIVEERD RELAIS

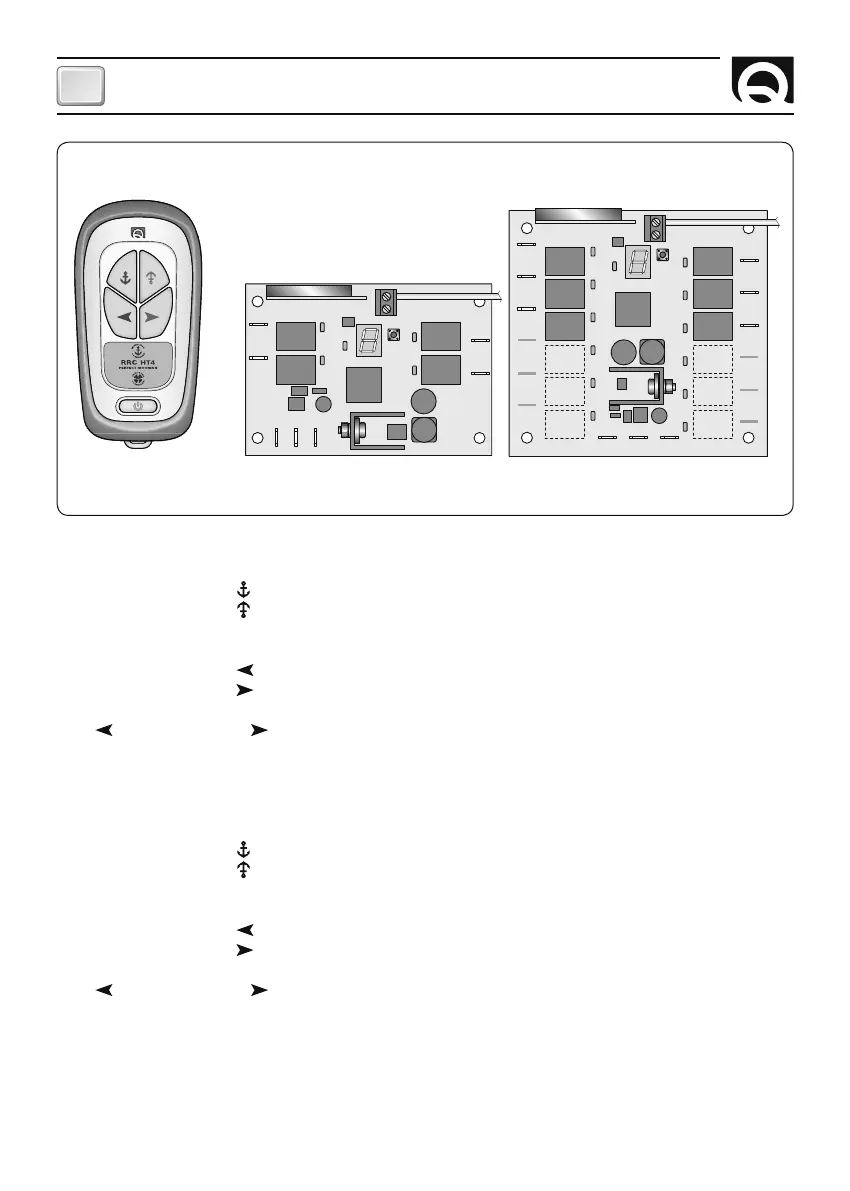

HANDZENDER
RRC HT4 THRUSTER
RADIO-ONTVANGER RRC R04 RADIO-ONTVANGER RRC R06
WERKING
