49
WERKING
NL
RRC HT4/8 - REV001A
Handzender RRC HT8 Thruster en Radio-ontvanger RRC R06
Door te drukken op de toets
(anker omhoog) wordt relais 1 op de ontvanger geactiveerd.
Door te drukken op de toets
(anker omlaag) wordt relais 2 op de ontvanger geactiveerd.
Door tegelijk op beide toetsen te drukken, wordt de transmissie teniet gedaan.
Door te drukken op de toets
1
(links boeg) wordt relais 3 op de ontvanger geactiveerd.
Door te drukken op de toets
2
(rechts boeg) wordt relais 4 op de ontvanger geactiveerd.
Er moet rekening gehouden worden met een vertraging van 2 seconden bij de transmissie wanneer men overschakelt van
toets 1
(links boeg) op toets 2 (rechts boeg) en omgekeerd.
Door tegelijk op beide toetsen te drukken, wordt de transmissie teniet gedaan.
Door te drukken op de toets
(links boeg-achtersteven) wordt relais 3-5 op de ontvanger geactiveerd.
La pressione del tasto
(rechts boeg-achtersteven) wordt relais 4-6 op de ontvanger geactiveerd.
Er moet rekening gehouden worden met een vertraging van 2 seconden bij de transmissie wanneer men overschakelt van
toets
(links boeg-achtersteven) op toets
(rechts boeg-achtersteven) en omgekeerd.
Door tegelijk op beide toetsen te drukken, wordt de transmissie teniet gedaan.
Door te drukken op de toets 3
(links achtersteven) wordt relais 5 op de ontvanger geactiveerd.
Door te drukken op de toets 4
(rechts achtersteven) wordt relais 6 op de ontvanger geactiveerd.
Er moet rekening gehouden worden met een vertraging van 2 seconden bij de transmissie wanneer men overschakelt van
toets 3
(links achtersteven) op toets 4 (rechts achtersteven) en omgekeerd.
Door tegelijk op beide toetsen te drukken, wordt de transmissie teniet gedaan.
Door te drukken op de toets
(links boeg-achtersteven) of
(rechts boeg-achtersteven) samen met een willekeurige
toets, zal de transmissie teniet gedaan worden.
Door tegelijk te drukken op 3 of meer toetsen zal de transmissie teniet gedaan worden.

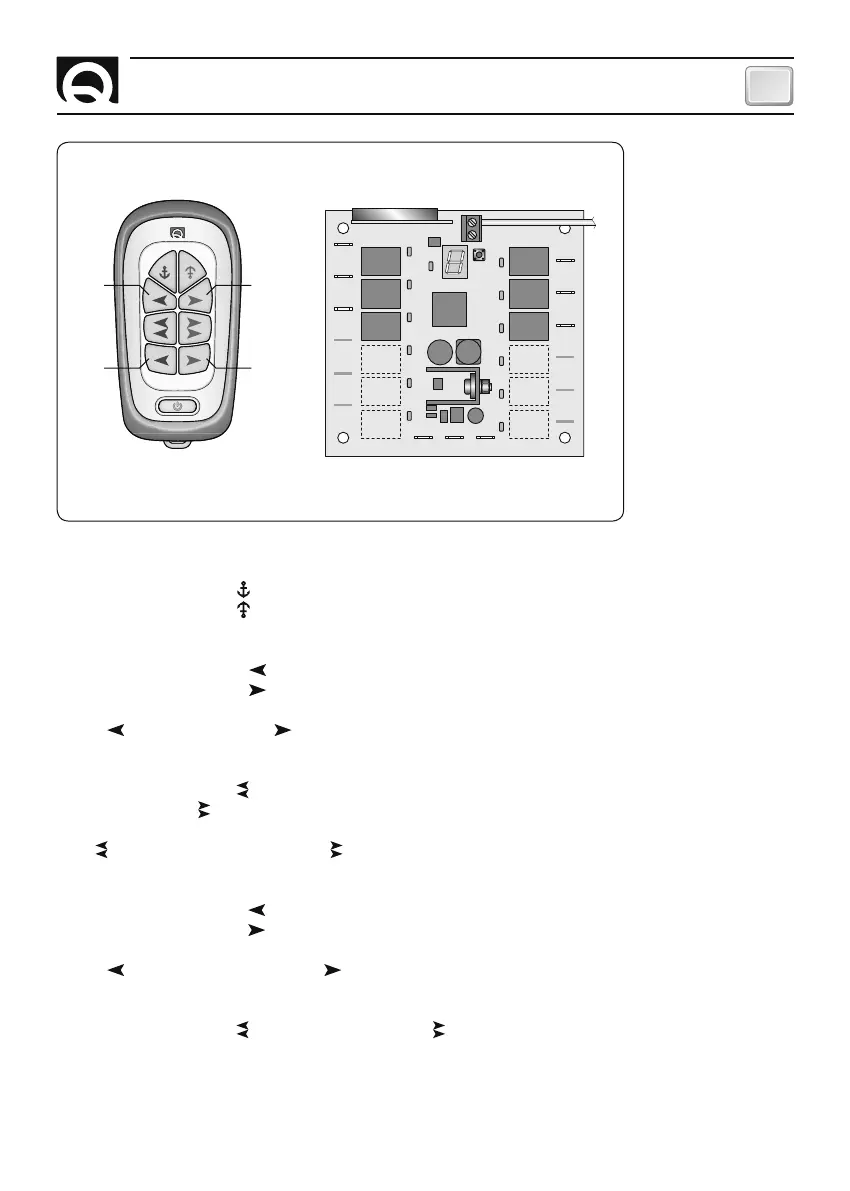

OVEREENKOMST INGEDRUKTE TOETS EN GEACTIVEERD RELAIS
COM
SHEILD
PROG
relè 1 relè 2
relè 3 relè 4
relè 5 relè 6
relè 8relè 7
relè 10relè 9
relè 12relè 11
NO1
N
O
3
N
O
5
NO2
NO4
NO6
NO8
NO10
NO12
N
O
7
N
O
9
N
O
1
1
V
+
V
-
ANT
HANDZENDER
RRC HT8 THRUSTER
RADIO-ONTVANGER RRC R06
1
3
2
4
