Quick HT8 User Manual

6
IT
RRC HT4/8 - REV001A
FUNZIONAMENTO

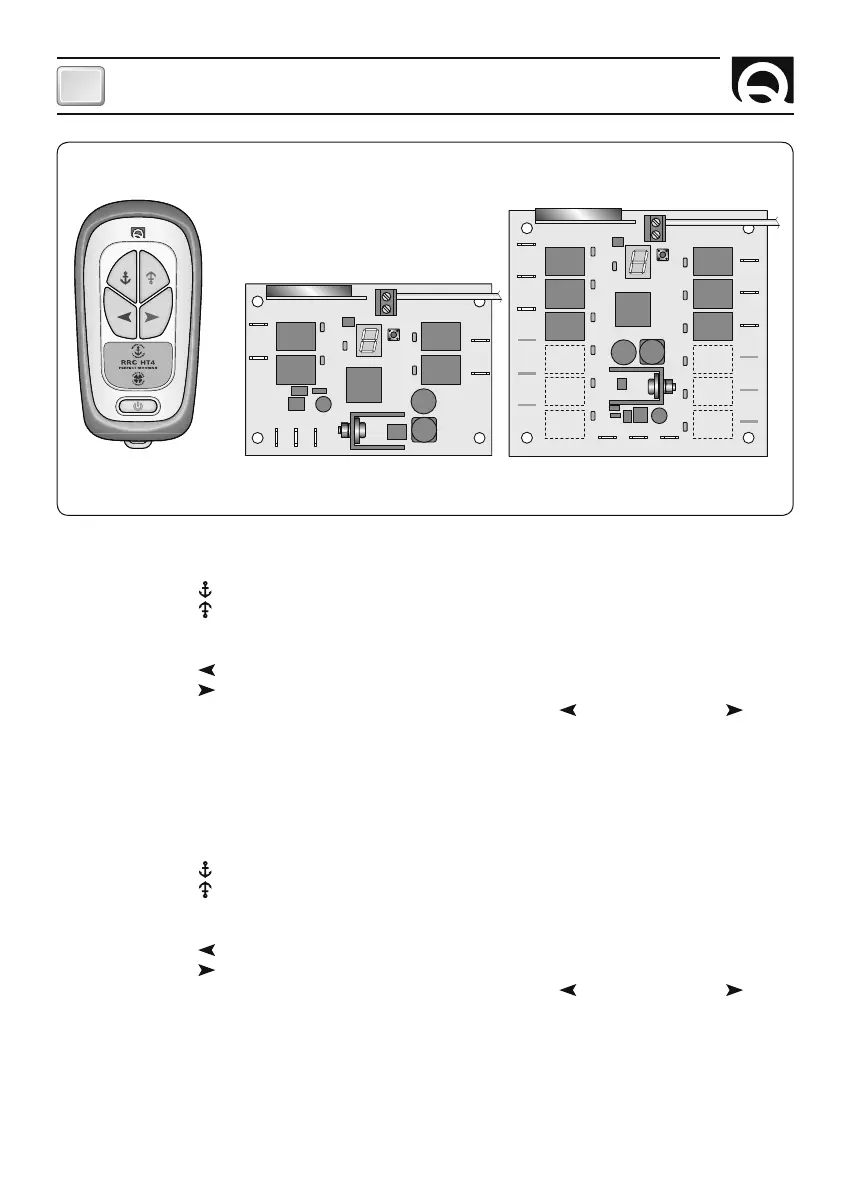

Trasmettitore palmare RRC HT4 Thruster e ricevitore radio RRC R04
La pressione del tasto
(salita ancora) porta all’attivazione del relè 1 sul ricevitore.
La pressione del tasto
(discesa ancora) porta all’attivazione del relè 2 sul ricevitore.
La pressione contemporanea dei due tasti porta all’annullamento della trasmissione.
La pressione del tasto
(sinistra prua) porta all’attivazione del relè 3 sul ricevitore.
La pressione del tasto
(destra prua) porta all’attivazione del relè 4 sul ricevitore.
E’ introdotto un ritardo di 2 secondi sulla trasmissione quando si passa dal tasto
(sinistra prua) al tasto (destra
prua) e viceversa.
La pressione contemporanea dei due tasti porta all’annullamento della trasmissione.
La pressione contemporanea di 3 o più tasti comporterà l’annullamento della trasmissione.
Trasmettitore palmare RRC HT4 Thruster e ricevitore radio RRC R06
La pressione del tasto
(salita ancora) porta all’attivazione del relè 1 sul ricevitore.
La pressione del tasto
(discesa ancora) porta all’attivazione del relè 2 sul ricevitore.
La pressione contemporanea dei due tasti porta all’annullamento della trasmissione.
La pressione del tasto
(sinistra prua) porta all’attivazione del relè 3 sul ricevitore.
La pressione del tasto
(destra prua) porta all’attivazione del relè 4 sul ricevitore.
E’ introdotto un ritardo di 2 secondi sulla trasmissione quando si passa dal tasto
(sinistra prua) al tasto (destra
prua) e viceversa.
La pressione contemporanea dei due tasti porta all’annullamento della trasmissione.
La pressione contemporanea di 3 o più tasti comporterà l’annullamento della trasmissione.
COM
SHEILD
PROG
relè 4relè 3
NO2
NO1
NO4
NO3
V
+ V -
relè 1 relè 2
ANT
COM
SHEILD
PROG
relè 1 relè 2
relè 3 relè 4
relè 5 relè 6
relè 8relè 7
relè 10relè 9
relè 12relè 11
NO1
N
O
3
N
O
5
NO2
NO4
NO6
NO8
NO10
NO12
N
O
7
N
O
9
N
O
1
1
V + V -
ANT
CORRISPONDENZA TASTO PREMUTO E RELE’ ATTIVATO:
TRASMETTITORE PALMARE
RRC HT4 THRUSTER
RICEVITORE RADIO RRC R04 RICEVITORE RADIO RRC R06
