7
FUNZIONAMENTO
IT
RRC HT4/8 - REV001A
Trasmettitore palmare RRC Thruster HT8 e ricevitore radio RRC R06
La pressione del tasto
(salita ancora) porta all’attivazione del relè 1 sul ricevitore.
La pressione del tasto
(discesa ancora) porta all’attivazione del relè 2 sul ricevitore.
La pressione contemporanea dei due tasti porta all’annullamento della trasmissione.
La pressione del tasto 1
(sinistra prua) porta all’attivazione del relè 3 sul ricevitore.
La pressione del tasto 2
(destra prua) porta all’attivazione del relè 4 sul ricevitore.
E’ introdotto un ritardo di 2 secondi sulla trasmissione quando si passa dal tasto 1
(sinistra prua) al tasto 2 (destra
prua) e viceversa.
La pressione contemporanea dei due tasti porta all’annullamento della trasmissione.
La pressione del tasto
(sinistra prua-poppa) porta all’attivazione dei relè 3-5 sul ricevitore.
La pressione del tasto
(destra prua-poppa) porta all’attivazione dei relè 4-6 sul ricevitore.
E’ introdotto un ritardo di 2 secondi sulla trasmissione quando si passa dal tasto
(sinistra prua-poppa) al tasto
(destra prua-poppa) e viceversa.
La pressione contemporanea dei due tasti porta all’annullamento della trasmissione.
La pressione del tasto 3 (sinistra poppa) porta all’attivazione del relè 5 sul ricevitore.
La pressione del tasto 4
(destra poppa) porta all’attivazione del relè 6 sul ricevitore.
E’ introdotto un ritardo di 2 secondi sulla trasmissione quando si passa dal tasto 3
(sinistra poppa) al tasto 4
(destra poppa) e viceversa.
La pressione contemporanea dei due tasti porta all’annullamento della trasmissione.
La pressione del tasto
(sinistra prua-poppa) o
(destra prua-poppa) assieme ad un qualsiasi altro tasto comporterà
l’annullamento della trasmissione.
La pressione contemporanea di 3 o più tasti comporterà l’annullamento della trasmissione.

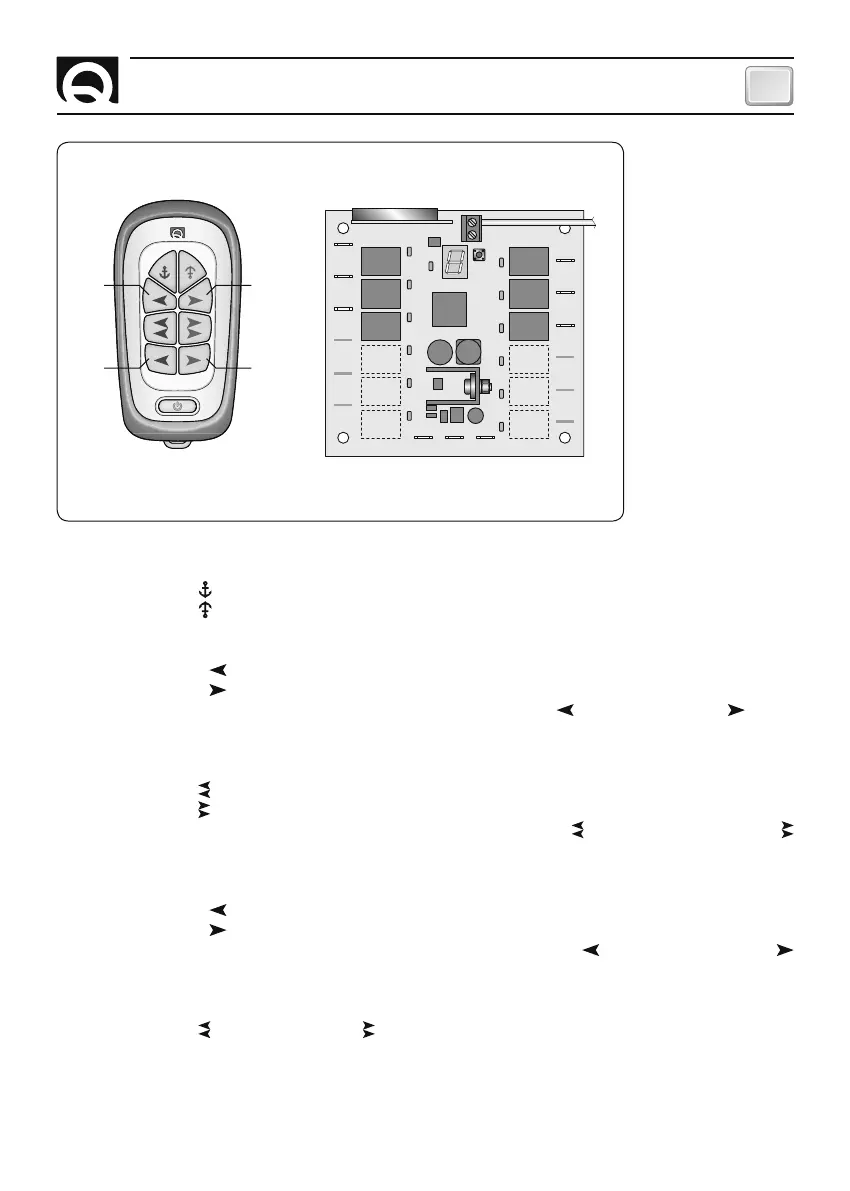

CORRISPONDENZA TASTO PREMUTO E RELE’ ATTIVATO:
COM
SHEILD
PROG
relè 1 relè 2
relè 3 relè 4
relè 5 relè 6
relè 8relè 7
relè 10relè 9
relè 12relè 11
NO1
N
O
3
N
O
5
NO2
NO4
NO6
NO8
NO10
NO12
N
O
7
N
O
9
N
O
1
1
V
+
V
-
ANT
TRASMETTITORE PALMARE
RRC HT8 THRUSTER
RICEVITORE RADIO RRC R06
1
3
2
4
