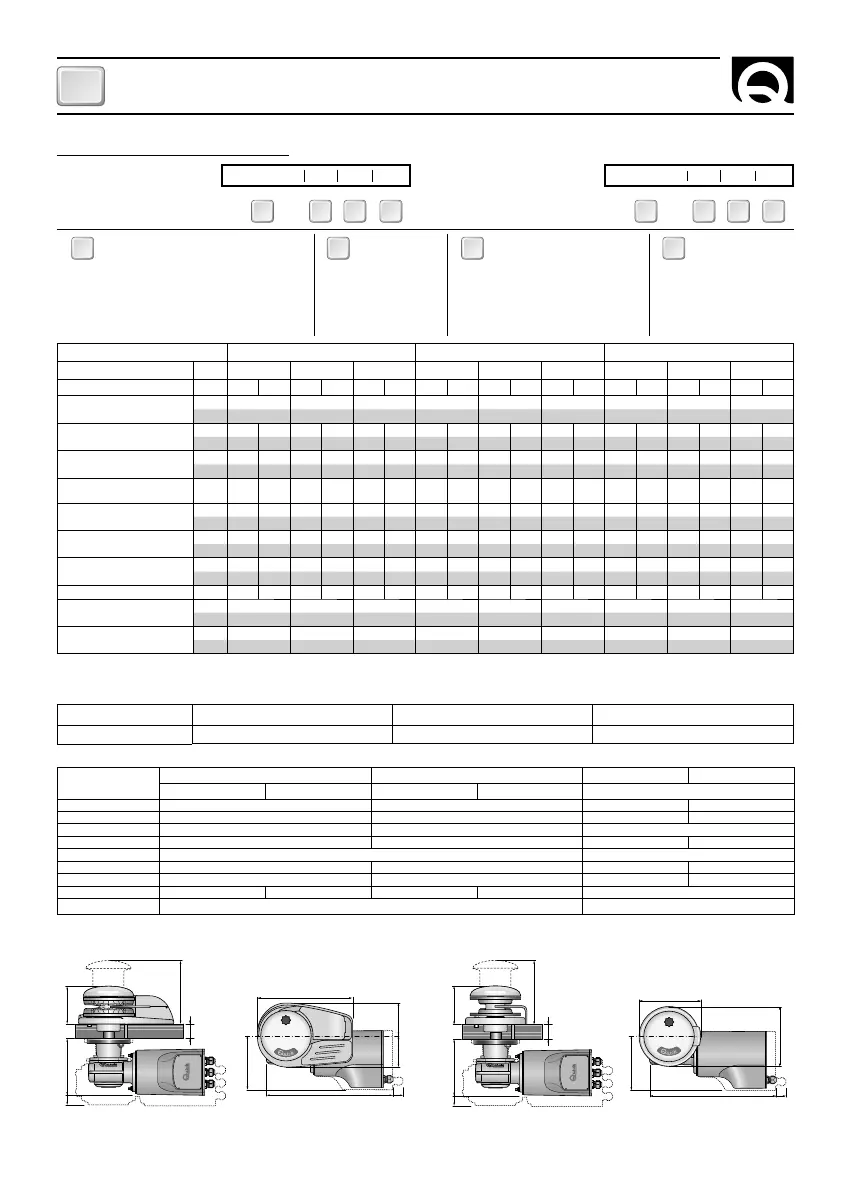

TECHNISCHE EIGENSCHAFTEN
AFR 700/1000/1400W - REV009B
DE
• (6) Auf Anfrage können Maste und Gewindestifte für stärker Decks geliefert werden.
1° BEISPIEL: FLAIR724D
FLAIR 7 24 D
a
RIDER 10 12
-
Serien nahme:
[ ARIES ] = Oval Basis aus Aluminium
[ FLAIR B ] = Oval Basis aus schwarzer GFK
[ FLAIR W ] = Oval Basis aus weißer GFK
[ RIDER ] = Runde Basis aus Aluminium
Motorleistung:
[ 7 ] = 700 W
[ 10 ] = 1000 W
[ 14 ] = 1400 W
Motorversorgungsspannung:
[ 12 ] = 12 V
[ 24 ] = 24 V
Verholspill:
[ D ] = mit Verholspill
[ - ] = ohne Verholspill
LESEN DES ANKERWINDECODES:
a b c d
a b c d a b c d
2° BEISPIEL: RIDER1012
a a a a a a a
ABMESSUNGEN
mm (inch)
ARIES/FLAIR - / D RIDER - / D ARIES/FLAIR - / D RIDER - / D
700W 1000W 700W 1000W 1400W
A
98 (3” 27/32) 100 (3” 15/16) 98 (3” 27/32) 100 (3” 15/16)
B
164 (6” 7/16) 166 (6” 17/32) 164 (6” 7/16) 166 (6” 17/32)
C
141 (5” 9/16) 179 (7”) 179 (7”)
D
250 (9” 27/32) 159 (6” 1/4) 250 (9” 27/32) 159 (6” 1/4)
E
141 (5” 9/16) 141 (5” 9/16)
F
87 (3” 7/16) Ø 155 (6” 3/32) 87 (3” 7/16) Ø 155 (6” 3/32)
G
78 (3” 23/32) - 78 (3” 23/32) -
H
330 (13”) 340 (13” 3/8) 330 (13”) 340 (13” 3/8) 385 (15” 1/8)
I
25 ÷ 50 mm (31/32” ÷ 1” 31/32)
(5)
30 ÷ 50 mm (1”3/32 ÷ 1” 31/32)
(5)
KETTENNUSS (*) 6mm 8mm - 5/16” 10mm - 3/8”
Kettengröße DIN 766 / ISO (**) DIN 766 / ISO (**) / G4 / BBB DIN 766 / ISO (**) / G4
• (*) Die Codenummern der Kettennüsse fi nden sich auf der Explosionszeichnung auf S. 32. • (**) ISO EN 818-3.
• (1)
Bei gekuppeltem Motor nach der Anlassphase. • (2) Durchgeführte Messungen mit Kettennuss für 8 mm-Kette .
• (3)
Empfohlener Mindestwert fur eine gesamtmenge lange L<20m (Siehe Abb. 44). Den Kabelquerschnitt in Abhängigkeit zur Länge des Anschlüsses berechnen .
• (4)
Mit besonderem Schalter für Gleichstrom (DC) und Verzögerung (Überstrom Schutzautomat oder hydraulischer Schutzautomat).
MODELL
ARIES – / D FLAIR – / D RIDER – / D
MOTORLEISTUNG W 700 1000 1400 700 1000 1400 700 1000 1400
Spannung Motor V 12 24 12 24 12 24 12 24 12 24 12 24 12 24 12 24 12 24
Maximaler Zug
kg 850 1000 1100 850 1000 1100 850 1000 1100
lb 1874 2205 2425 1874 2205 2425 1874 2205 2425
Maximaler Arbeitlast
kg 250 300 370 450 450 500 250 300 370 450 450 500 250 300 370 450 450 500
lb 551 661 815 992 992 1100 551 661 815 992 992 1100 551 661 815 992 992 1100
Arbeitlast
kg 80 100 120 150 150 170 80 100 120 150 150 170 80 100 120 150 150 170
lb 176 220 264.5 330.7 330.7 374.8 176 220 264.5 330.7 330.7 374.8 176 220 264.5 330.7 330.7 374.8
Stromaufnahme
bei Arbeitlast
(1)
A 90 55 140 80 155 85 90 55 140 80 155 85 90 55 140 80 155 85
Maximale
Rückholgeschwindigkeit
(2)
m/min 27,4 26,4 39,6 40,9 33,0 29,7 27,4 26,4 39,6 40,9 33,0 29,7 27,4 26,4 39,6 40,9 33,0 29,7
ft/min 90.0 86.6 130.0 134.2 108.0 97.4 90.0 86.6 130.0 134.2 108.0 97.4 90.0 86.6 130.0 134.2 108.0 97.4
Rückholgeschwindigkeit
bei Arbeitlast
(2)
m/min 14,4 14,8 20,4 21,4 17,5 20,5 14,4 14,8 20,4 21,4 17,5 20,5 14,4 14,8 20,4 21,4 17,5 20,5
ft/min 47.2 48.6 67.0 70.2 57.4 67.2 47.2 48.6 67.0 70.2 57.4 67.2 47.2 48.6 67.0 70.2 57.4 67.2
Motorkabel-
Mindestquerschnitt
(3)
mm
2
25 10 35 16 50 25 25 10 35 16 50 25 25 10 35 16 50 25
AWG372503372503372503
Schutzschalter
(4)
A 50 40 80 50 100 50 50 40 80 50 100 50 50 40 80 50 100 50
Gewicht
modell ohne Verholspill
kg 17,4 18,5 20,8 16,5 17,6 19,9 16,0 17,1 19,4
lb 38.4 40.8 45.9 36.4 38.8 43.9 35.3 37.7 42.8
Gewicht
modell mit Verholspill
kg 19.3 20.4 22.7 22,7 18,4 19,5 18,0 19,1 21,4
lb 42.6 45.0 50.0 40.6 43.0 48.1 39.7 42.1 47.2
C
E
H
I
A
B
D
F
A
C
D
E
F
G
H
B
I
700 / 1000 / 1400 W ARIES - FLAIR - / D 700 / 1000 / 1400 W RIDER - / D
Quick
®
behält sich das Recht auf Änderungen der technischen Eigenschaften des Geräts und des Inhalts dieses Handbuchs ohne Vorankündigung vor.
Bei Fehlern oder eventuellen Unstimmigkeiten zwischen der Übersetzung und dem Ausgangstext ist der Ausgangstext in Italienisch oder Englisch maßgeblich.
