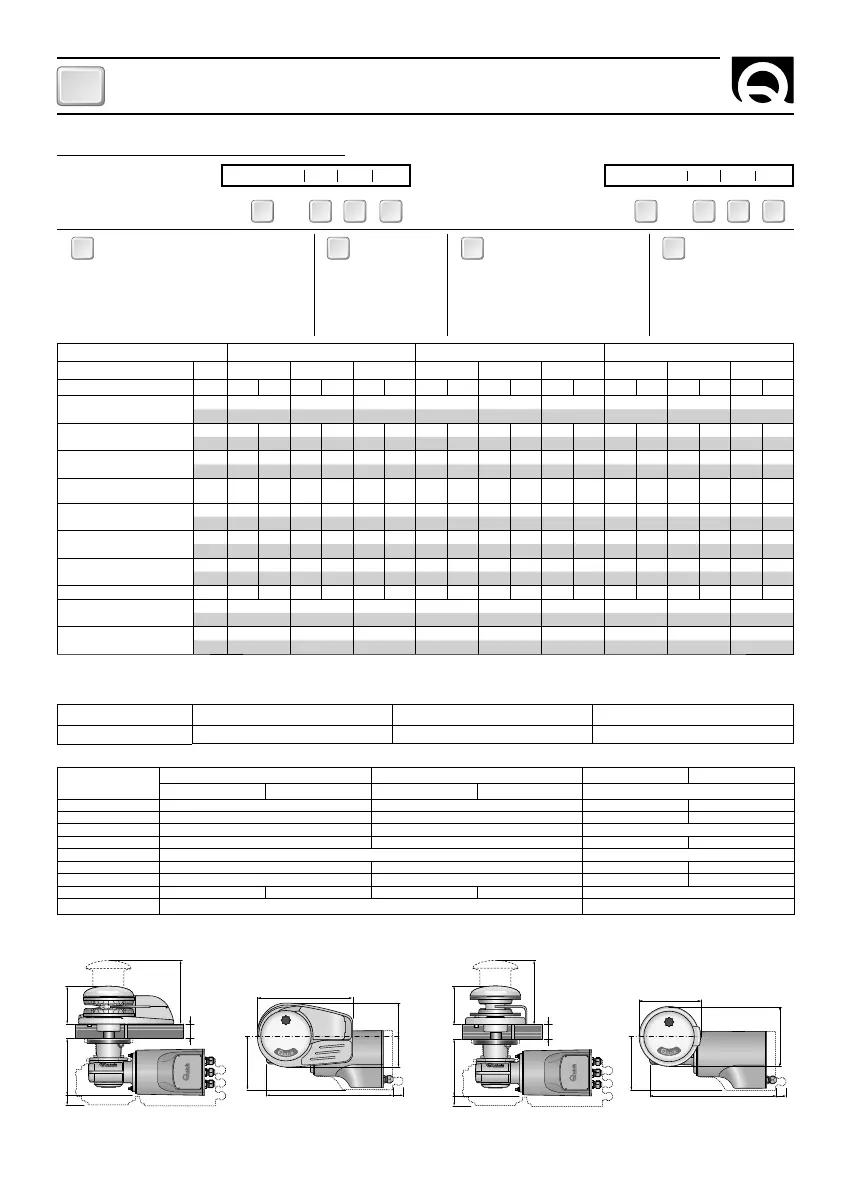

CARACTERÍSTICAS TECNICAS
AFR 700/1000/1400W - REV009B
ES
• (5) Bajo petición se pueden suministrar ejes y prisioneros para espesores de cubierta mayores.
1° EJEMPLO: FLAIR724D
FLAIR 7 24 D
a
RIDER 10 12
-
Nombre de la serie:
[ ARIES ] = base oval de aluminio
[ FLAIR B ] = base oval de fibra negra
[ FLAIR W ] = base oval de fibra blanca
[ RIDER ] = base circolar de aluminio
Potencia motor:
[ 7 ] = 700 W
[ 10 ] = 1000 W
[ 14 ] = 1400 W
Tensión alimentación
motor:
[ 12 ] = 12 V
[ 24 ] = 24 V
Campana:
[ D ] = con campana
[ - ] = sin campana
CÓMO SE LEE EL CÓDIGO DEL MOLINETE:
a b c d
a b c d a b c d
2° EJEMPLO: RIDER1012
a a a a a a a
DIMENSIONES
mm (inch)
ARIES/FLAIR - / D RIDER - / D ARIES/FLAIR - / D RIDER - / D
700W 1000W 700W 1000W 1400W
A
98 (3” 27/32) 100 (3” 15/16) 98 (3” 27/32) 100 (3” 15/16)
B
164 (6” 7/16) 166 (6” 17/32) 164 (6” 7/16) 166 (6” 17/32)
C
141 (5” 9/16) 179 (7”) 179 (7”)
D
250 (9” 27/32) 159 (6” 1/4) 250 (9” 27/32) 159 (6” 1/4)
E
141 (5” 9/16) 141 (5” 9/16)
F
87 (3” 7/16) Ø 155 (6” 3/32) 87 (3” 7/16) Ø 155 (6” 3/32)
G
78 (3” 23/32) - 78 (3” 23/32) -
H
330 (13”) 340 (13” 3/8) 330 (13”) 340 (13” 3/8) 385 (15” 1/8)
I
25 ÷ 50 mm (31/32” ÷ 1” 31/32)
(5)
30 ÷ 50 mm (1”3/32 ÷ 1” 31/32)
(5)
BARBOTEN (*) 6mm 8mm - 5/16” 10mm - 3/8”
Cadena suportada DIN 766 / ISO (**) DIN 766 / ISO (**) / G4 / BBB DIN 766 / ISO (**) / G4
• (*) Para los códigos de los barbotenes consultar el despiece de pág. 40. • (**) ISO EN 818-3.
•
(1) Después de un primer periodo de utilización. • (2) Medidas efectuadas con barboten para cadena de 8 mm.
• (3) Valor mínimo aconsejado para una longitud total L<20m (ver pag. 44). Calcular la sección del cable en función de la longitud de la conexion.
• (4) Con interruptor especifi co para corrientes continuas (DC) y retraso (magneto-térmico o magneto-hidráulico).
MODELO
ARIES – / D FLAIR – / D RIDER – / D
POTENCIA MOTOR W 700 1000 1400 700 1000 1400 700 1000 1400
Tensión alimentación motor V 12 24 12 24 12 24 12 24 12 24 12 24 12 24 12 24 12 24
Tiro istantáneo máximo
kg 850 1000 1100 850 1000 1100 850 1000 1100
lb 1874 2205 2425 1874 2205 2425 1874 2205 2425
Carico di lavoro massimo
kg 250 300 370 450 450 500 250 300 370 450 450 500 250 300 370 450 450 500
lb 551 661 815 992 992 1100 551 661 815 992 992 1100 551 661 815 992 992 1100
Carga de trabajo
kg 80 100 120 150 150 170 80 100 120 150 150 170 80 100 120 150 150 170
lb 176 220 264.5 330.7 330.7 374.8 176 220 264.5 330.7 330.7 374.8 176 220 264.5 330.7 330.7 374.8
Absorción de corriente
al carico di lavoro
(1)
A 90 55 140 80 155 85 90 55 140 80 155 85 90 55 140 80 155 85
Velocità max
di recupero
(2)
m/min 27,4 26,4 39,6 40,9 33,0 29,7 27,4 26,4 39,6 40,9 33,0 29,7 27,4 26,4 39,6 40,9 33,0 29,7
ft/min 90.0 86.6 130.0 134.2 108.0 97.4 90.0 86.6 130.0 134.2 108.0 97.4 90.0 86.6 130.0 134.2 108.0 97.4
Velocità di recupero
a la carga de trabajo
(2)
m/min 14,4 14,8 20,4 21,4 17,5 20,5 14,4 14,8 20,4 21,4 17,5 20,5 14,4 14,8 20,4 21,4 17,5 20,5
ft/min 47.2 48.6 67.0 70.2 57.4 67.2 47.2 48.6 67.0 70.2 57.4 67.2 47.2 48.6 67.0 70.2 57.4 67.2
Sección mìnima
cables motor
(3)
mm
2
25 10 35 16 50 25 25 10 35 16 50 25 25 10 35 16 50 25
AWG372503372503372503
Interruptor de protección
(4)
A 50 40 80 50 100 50 50 40 80 50 100 50 50 40 80 50 100 50
Peso
modelo sin campana
kg 17,4 18,5 20,8 16,5 17,6 19,9 16,0 17,1 19,4
lb 38.4 40.8 45.9 36.4 38.8 43.9 35.3 37.7 42.8
Peso
modelo con campana
kg 19.3 20.4 22.7 22,7 18,4 19,5 18,0 19,1 21,4
lb 42.6 45.0 50.0 40.6 43.0 48.1 39.7 42.1 47.2
C
E
H
I
A
B
D
F
A
C
D
E
F
G
H
B
I
700 / 1000 / 1400 W ARIES - FLAIR - / D 700 / 1000 / 1400 W RIDER - / D
Quick
®
se reserva el derecho de aportar modificaciones en las características técnicas del aparato y en el contenido de este manual sin obligación de avisar previamente.
En caso de discordancias o eventuales errores entre el texto traducido y el texto original en italiano, remitirse al texto en italiano o en inglés.
