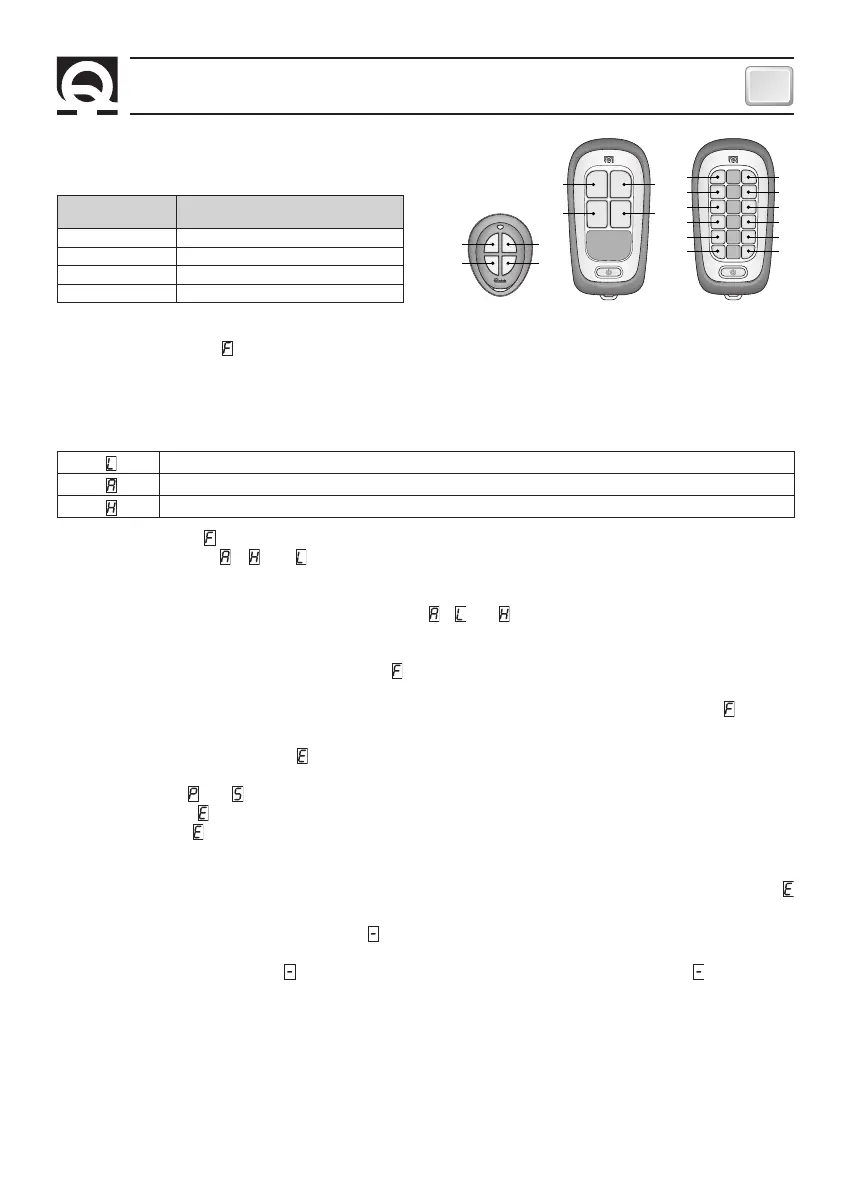

25
FR
RRC R02/12 - REV003A
FONCTIONNEMENT
Exemple de programmation avec translation:
En pressant la touche 3 d’un émetteur radio RRC.
TOUCHE PRESSEE
SUR L’ÉMETTEUR
CORRESPONDANCE RELAIS ACTIVE
SUR LE RECEPTEUR
1
(Aucune)
2
(Aucune)
3
1
4
2
La touche 3 correspondra au relais 1, la touche 4 correspondra au relais 2.
Fonction filtre (lettre )
Cette fonction permet de sélectionner dans le sous-menu de la fonction, trois différentes modalités de filtrage
des dérangements (voir le tableau).
Le récepteur est fourni avec la configuration dans la modalité AVERAGE.
Tableau du sous-menu de la fonction filtre
LOW: sélectionner pour l’utilisation dans les environnements légèrement dérangés
AVERAGE: configuration de l’usine. Sélectionner pour l’utilisation dans les conditions normales
HIGH: sélectionner pour l’utilisation dans des environnements fortement dérangés
Une fois que la lettre toujours allumée a été sélectionnée, tenir pressé le bouton-poussoir de configuration
jusqu’à ce que la lettre
, ou clignote (selon la configuration actuelle mémorisée sur le récepteur) avec
une fréquence constante.
Lâcher le bouton-poussoir de configuration. En pressant ensuite rapidement, puis en lâchant le bouton-poussoir
de configuration, il sera possible de sélectionner la lettre
, ou (clignotant avec une fréquence constante).
Une fois que la configuration a été choisie entre les trois qui peuvent être sélectionnées, tenir pressé le bouton
poussoir de configuration jusqu’à ce que la lettre commence à clignoter avec une fréquence rapide pour confirmer
que la mémorisation a eu lieu; par la suite la lettre
toujours allumée apparaîtra. Lâcher le bouton-poussoir de
programmation.
Après 10 secondes si le bouton–poussoir de configuration n’est pas pressé, on reviendra à la lettre
toujours
allumée.
Annulation de la mémoire (lettre
)
Cette fonction permet d’effacer de la mémoire du récepteur tous les ID des émetteurs mémorisés par la fonction
de programmation
ou .
Une fois que la lettre
toujours allumée a été sélectionnée, tenir pressé le bouton-poussoir de configuration jus-
qu’à ce que la lettre commence à clignoter à une fréquence régulière ; après 3 autres secondes, elle clignotera
à une fréquence rapide pour confirmer que l’annulation a eu lieu et redevenir toujours allumée. Lâcher le bouton-
poussoir de programmation.
Si le bouton-poussoir de programmation a été lâché avant que les 5 secondes ne se soient écoulées, la lettre
redeviendra toujours allumée et la procédure d’annulation sera effacée.
Sortie du menu de configuration (symbole
)
Cette fonction permet de sortir du menu de configuration du récepteur.
Après avoir sélectionné le symbol
tenir pressé le bouton-poussoir de configuration, le symbole commencera
à clignoter rapidement puis s’éteindra. Lâcher le bouton-poussoir de configuration. A la sortie de la phase de
configuration, la led ON/OFF clignotera de nouveau.
FONCTIONNEMENT DU RECEPTEUR RADIO
Arrivée d’une commande d’un émetteur
Au moment de la réception d’une commande de la part d’un émetteur radio RRC, la LED ON/OFF, de couleur
verte, clignotera rapidement. Le relais correspondant s’activera, et son activation sera visualisée grâce à l’allu-
mage de la LED “activation du relais” de couleur rouge. Il est possible d’activer 2 relais en même temps.
1
3
2
4
1
3
2
4
5 6
7 8
9 10
11 12
1
3
2
4
