29
INSTALLATION
DE
RRC R02/12 - REV003A
INSTALLATION DES FUNKGESTEUERTEN RRC - EMPFÄNGERS
Im Folgenden wird ein Installationsbeispiel beschrieben.
Es ist nicht möglich, ein Verfahren zu beschreiben, dass auf alle Situationen anwendbar ist; passen Sie dieses
Verfahren den eigenen Anforderungen an.
Der RRC - Funkempfänger muss an einem trocken Ort und im angemessenen Abstand zu den Motoren bzw. den
Stromgeneratoren installiert werden; diese Geräte erzeugen ein elektromagnetisches Strahlungsfeld, das das
vom Empfänger aufgefangene Signal stören könnte.
Sollte sich der Empfänger in einer Metallkonstruktion befinden, muss außerhalb davon eine Antenne installiert
werden; die Metallwände verhindern den korrekten Durchgang des Funksignals.

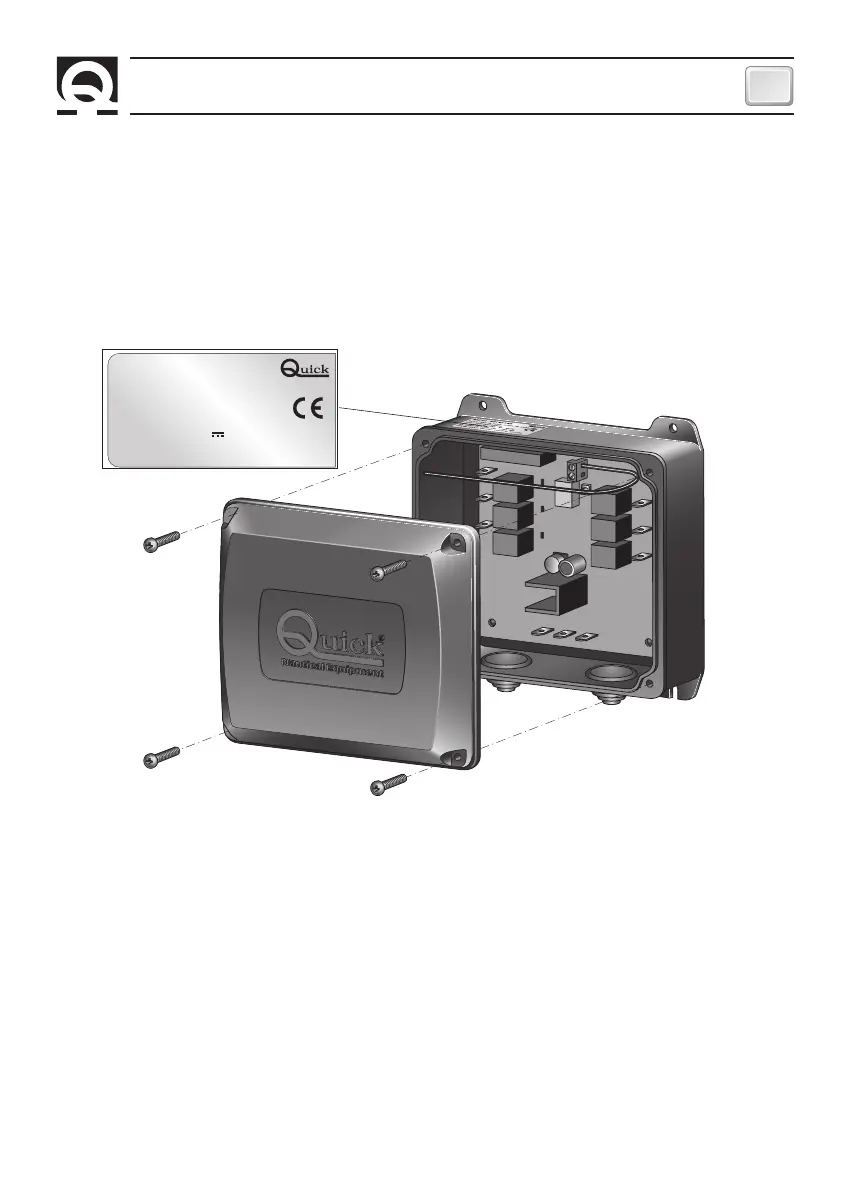

Das Gehäuse des RRC - Funkempfängers muss senkrecht stehend installiert werden (siehe Abb. 1); dabei muss
es auf der Auflagefläche mit 4 (nicht im Lieferumfang enthaltenen) Schrauben befestigt und auf einer Höhe von
mindestens 1 Meter über der Einsenkung des Boots angebracht werden.
Gehen Sie beim Durchbohren der Tafeln oder Teilen des Bootes besonders umsichtig vor.
Diese Bohrungen dürfen die Bootskonstruktion weder schwächen noch Brüche an derselben verursachen.
Der RRC - Funkempfänger entspricht den Normen zur EMV (Elektromagnetische Verträglichkeit); es ist jedoch eine
korrekte Installation erforderlich, um seine Leistungen sowie jene der nahegelegenen Geräte nicht zu beeinträch
-
tigen.
Aus diesem Grund muss der RRC - Funkempfänger mindestens folgende Abstände einhalten:
• 1 m vom Kompass.
• 1 m von den Motoren.
• 1 m von jedem Funkempfangsgerät.
• 1 m von jedem Funksendegerät (außer ESB).
• 2 m von jedem ESB - Funksendegerät.
• 2 m vom Verlauf des Radarstrahls
AB B.1
Model: RXX RX RADIO 434MHz XX RELE’ XXX
Code: FRRRCRXXXXXXXXX
SN: XXXXXX Rev:XXX WY: XX/XX
DC INPUT 10.5-31V 0.12A MAX
OUTPUT RELAY: 15+15A, Ton/Toff 17/943s
RADIO RECEIVER
