23
INSTALLATION
F

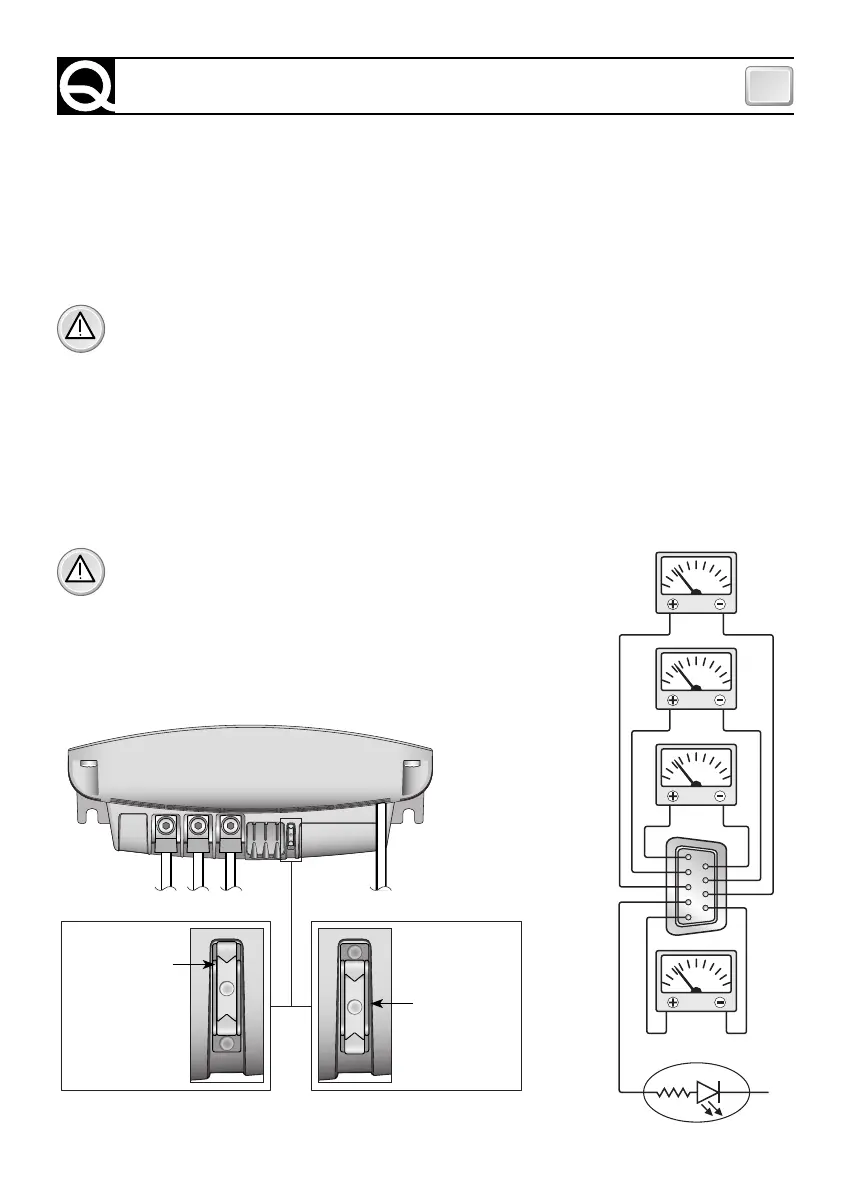

SELECTION DU MODE DE CHARCHE
Le chargeur de batterie peut être configuré pour optimiser la charge selon le type de batterie utilisé, qu'elle
soit à électrolyte liquide ou gel. La sélection du type de charge effectuée par le commutateur placé dans la
zone du bornier, comme indiqué à la fig. 3a. Pour la charge avec électrolyte liquide, placer le commutateur
dans la position indiquée sur la figura 3.1; pour la batterie avec électrolyte gel dans la position indiquée sur
la figure 3.2.
A
V
V
V
2
1
8
9
3
4
5
6
7
5
4
9
-
V bat
1
27
38
6
MASTER
Slave A
Slave B
FIG.3 B
ATTENTION: vérifier que la sélection en mode de charge
est correcte. Une sélection erronée pourrait causer une
diminution de la durée de vie des batteries ou allonger le
temps de charge.
FIG.3 A
S'il n'y a qu'un seul groupe de batterie ou deux, toujours connecter la sortie "MASTER". C'est la sortie
principale du chargeur de batterie. Si la sortie MASTER n'est pas connectée, il est possible que le chargeur
fournisse une tension en sortie plus basse de la tension nominale par conséquent une puissance plus
faible. Il est conseillé de connecter le groupe de batteries le plus utilisé à la sortie MASTER (il s'agit géné-
ralement du groupe servitude).
Les terminaux positifs de sortie non utilisés doivent rester libres (ne pas faire de pont entre les terminaux).
ATTENTION:
l'utilisation de câbles de section non adaptée et la mauvaise connexion des termin-
aux ou des jonctions électriques peuvent provoquer une surchauffe dangereuse des terminaux de
branchement et des câbles.
BATTERIES
AVEC
ÉLECTROLYTE
AU GEL
BATTERIES
AVEC
ÉLECTROLYTE
LIQUIDE
COURANT
TOTAL FOURNI
MODE SIMPLE
FIG.3.1 FIG.3.2
