CARACTERÍSTICAS E INSTALACIÓN
ES
SBC ADVANCED PLUS MEDIUM - REV005A
AMBIENTE DE INSTALACIÒN
Instalar el cargador de baterías en un lugar seco, ventilado y lo más cerca posible a las baterías. El cargador de
baterías, a pesar de su elevada efi ciencia, desarrolla durante su funcionamiento una cierta cantidad de calor;
por lo tanto resulta indispensable que el ambiente de instalación conste de una ventilación sufi ciente para per-
mitir el funcionamiento del aparato a plena potencia.
El cargador de baterías puede instalarse en posición horizontal o vertical con la salida de los cables hacia aba-
jo. El cargador de baterías tiene que ser fi jado al plano trámite tornillos idóneos que puedan soportar el peso
del aparato.
Se aconseja la instalación vertical porque la convención natural del calor ayuda a la refrigeración del equipo.
El perímetro del cargador de baterías (excluyendo la base de apoyo) debe hallarse a una distancia mínima de 5
cm. de paredes u objetos.
Los cables conectados a los terminales de salida deben tener una longitud máxima de 4 metros.
ATENCIÓN: el cargador de baterías debe utilizarse solamente con baterías recargables plomo/electrólito
liquido o plomo/gel (con o sin precinto).
EQUIPO NECESARIO PARA LA INSTALACIÓN
En base al modelo que se utilize, las baterías y los cables (en los terminales de salida) que se indican en la
siguiente tabla:
MODELO SBC 300 ADV PLUS FR SCB 500 ADV PLUS FR SBC 700 ADV PLUS FR SBC 650 ADV PLUS FR
Tensión baterías 12 V 24 V
Capacdad baterías 140 ÷ 300 Ah 180 ÷ 400 Ah 270 ÷ 600 Ah 140 ÷ 300 Ah
Sección mínima cable de salida 10 mm
2
16 mm
2
25 mm
2
10 mm
2
Número de celdas de la batería 6 12

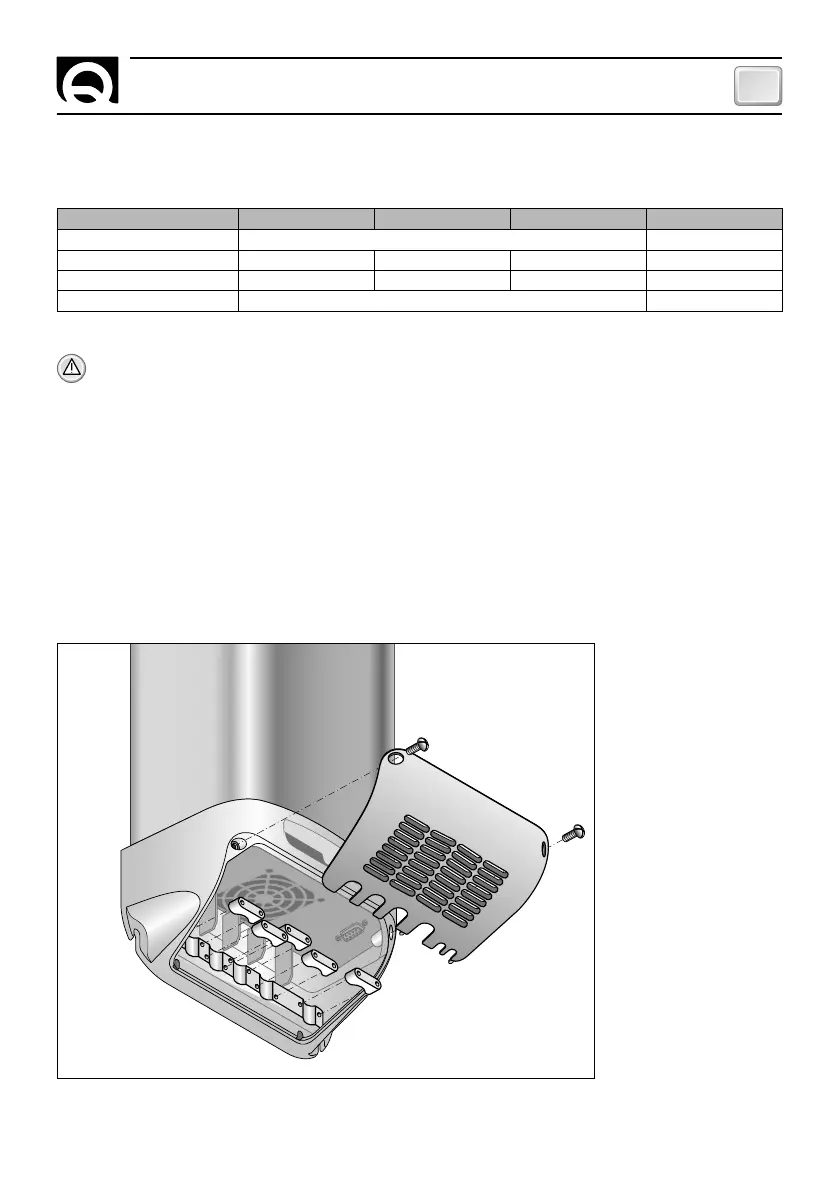

FIG.1
PIEZA A
PIEZA B
