CARATTERISTICHE E INSTALLAZIONE
IT
SBC ADVANCED PLUS MEDIUM - REV005A
AMBIENTE DI INSTALLAZIONE
Installare il caricabatterie in un luogo asciutto e ventilato ed il più possibile vicino alle batterie.
Il caricabatterie, pur avendo una effi cienza elevata, sviluppa durante il suo funzionamento una certa quantità
di calore; quindi è indispensabile che l’ambiente di installazione abbia una suffi ciente ventilazione tale da
permettere il funzionamento dell’apparecchio in piena potenza.
Il caricabatterie può essere installato in posizione orizzontale o verticale con l’uscita dei cavi verso il basso.
Il caricabatterie deve essere fi ssato al piano di appoggio tramite viti idonee a supportare il peso dell'apparec-
chio. Si consiglia l’installazione verticale perché la convezione naturale del calore aiuta il raffreddamento
dell’apparecchio.
Il perimetro del caricabatterie (esclusa la base di appoggio) deve distare dalla vicinanza di pareti o oggetti
come minimo 5 cm.
I cavi collegati ai terminali di uscita devono avere una lunghezza massima di 4 metri.
ATTENZIONE: il caricabatterie deve essere utilizzato solo con batterie ricaricabili piombo/elettrolita
liquido o piombo/gel (sigillate o meno).
EQUIPAGGIAMENTO NECESSARIO PER L’INSTALLAZIONE
A seconda del modello utilizzare le batterie e i cavi sui terminali di uscita specificati nella seguente tabella:
MODELLO SBC 300 ADV PLUS FR SCB 500 ADV PLUS FR SBC 700 ADV PLUS FR SBC 650 ADV PLUS FR
Tensione batterie
12 V 24 V
Capacità batterie
140 ÷ 300 Ah 180 ÷ 400 Ah 270 ÷ 600 Ah 140 ÷ 300 Ah
Sezione minima cavo di uscita
10 mm
2
16 mm
2
25 mm
2
10 mm
2
Numero di celle della batteria
612

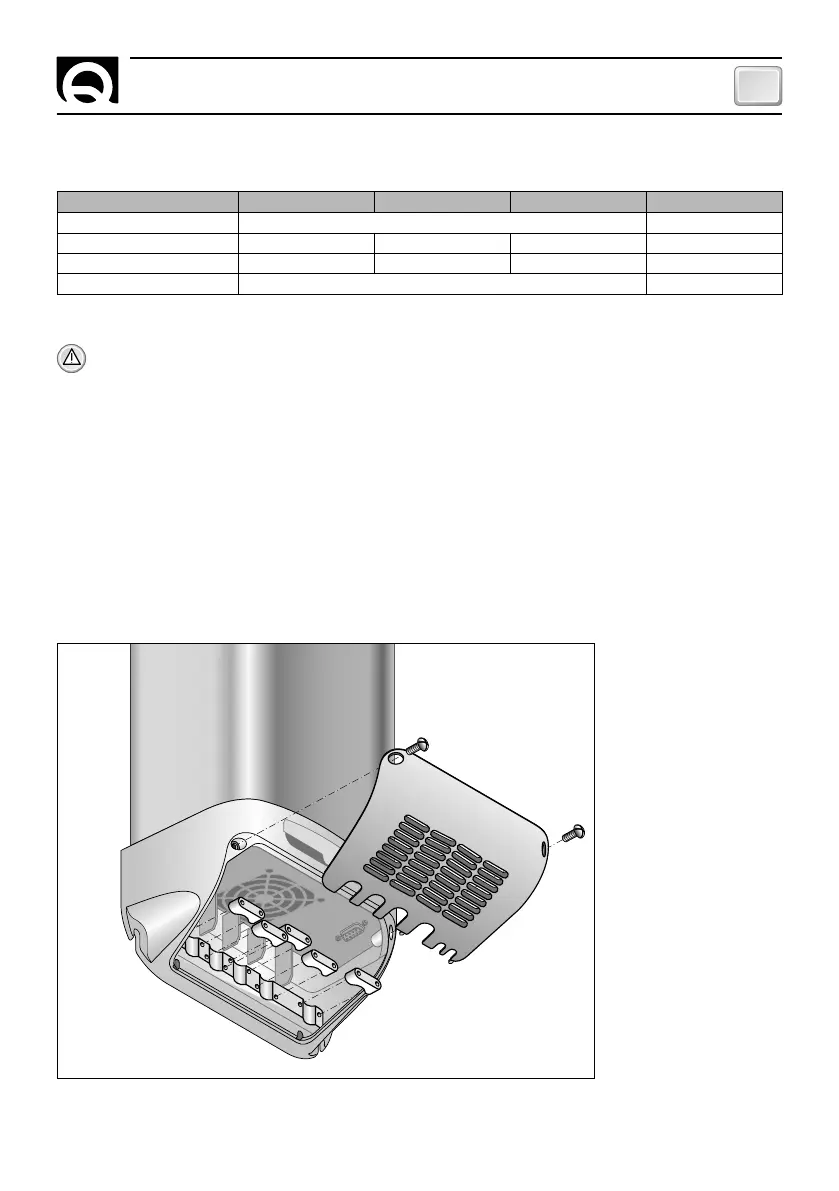

FIG.1
PART. A
PART. B
