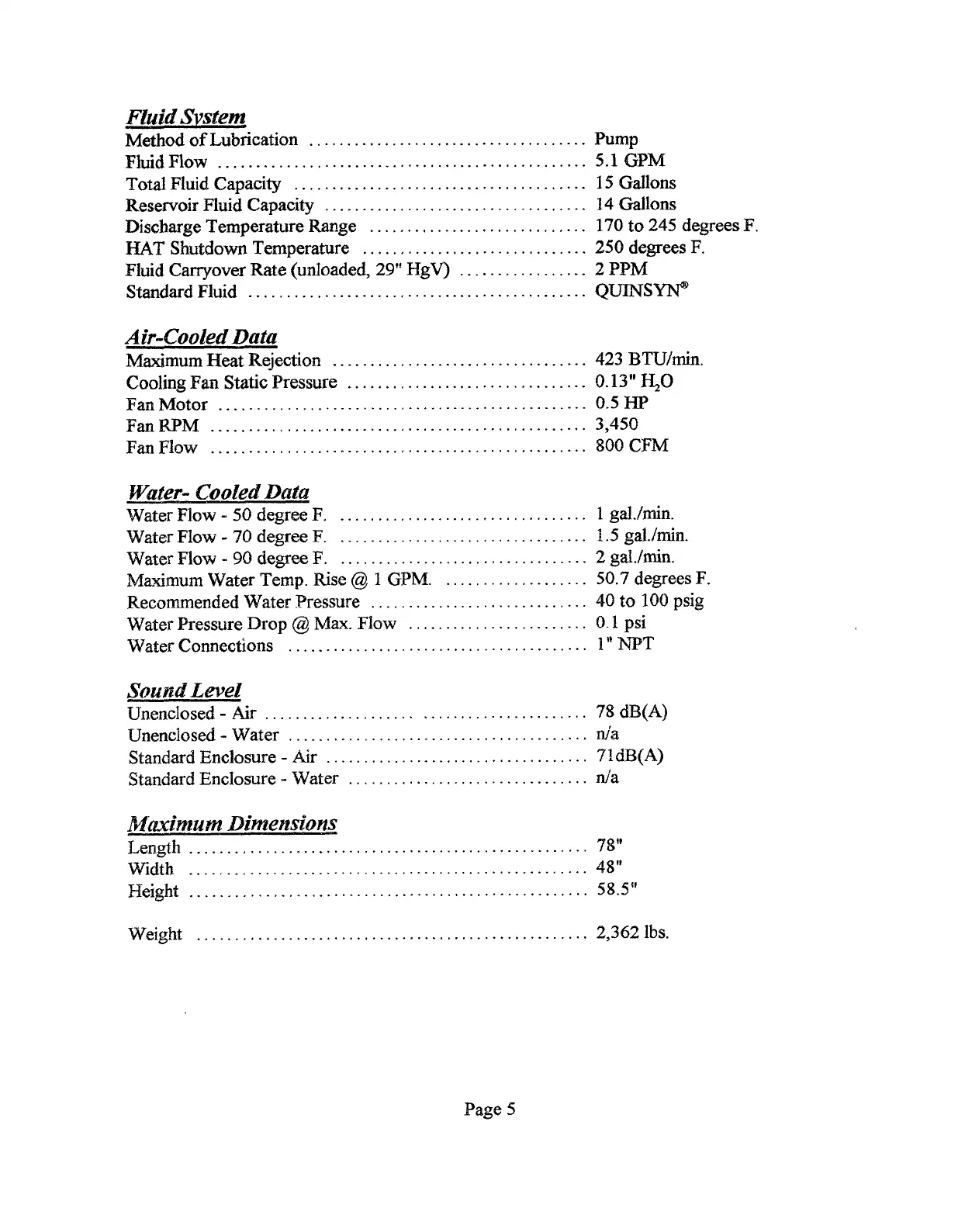

Fluid Svstenz
Method of Lubrication . . . . . . . . . . . . . . . . .. . ..... . . . . . . . . . . . . .
pump
Fluid Flow . . . . . . . . . . .. . . .. . . . . . . . . . . . . . .. .... . . . .. . . . . . . ... 5.1 GPM
Total Fluid Capacity .. . . ... .. . . . .. .. . . . . .. ... .. . . . . . . . .. . .. 15 Gallons
Reservoir Fluid Capacity . .. . .. . . . . . . . . . ....... . . . . . . . . . . . . . 14 Gallons
Discharge Temperature Range . . . .. . . . .. . ... . . . . . . . . . .. . . .. 170t0245degrees F.
HAT Shutdown Temperature . . . . . . . .. . . . . . . . . . . . . . . . . . . ...250 degreesF.
Fluid Carryover Rate(mdoaded,29’’H gV) .. . . . . . . . . . . . . ... 2PPM
Standard Fluid . . . . . . . . . .. ... .. . . . . . . . . .. ..... . . . .. . . . . . . . .
QUINSN
Air-CooledData
Maximum Heat Rejection . . .. . . .. . . . . . ...... . . . . . . . . . . . ...423 BTUhnin.
Cooling Fan Static Pressure ... . . . . .. .. . ..... . . . . . . . . . . .. ... 0.13”~0
Fan Motor . . . . . . . . . . .. . . . . . . . . . . . . .. . . . . .. ... . . . . . . . . . . ...- 0.5m
F~~M . . . . . . . . . . .. . . .. ... .. . . .. . . . ...... . . . . . . . . . . . . ...3.450
Fan Flow . . . . . . . . . . . . . . . .... . . . . . . . . . . .. . . . . .. . . . .. . . . . . . . . 800CFM
Water- Cooled Data
Water IVow-50degree F. .. . . . . . ... . ... ..... . . . . . . . . . . . . . . lgal.ffin.
Water Flow -70degree F. . . .. . . .. . .. . . .. .. . . . . . . .. . . . . . .. 1.5grd./~n.
Water Flow -90degree F. . . . . . . . . . . . . ...... . . .. . . . . . . .. ..2gal./fin.
Maximum Water Temp. IUse@l GPM. .... . . . . . . .. . . . . . .. 50.7degrees F.
Recommended Water Pressure . . . . .. . . . .... . . . . . . . . . . . . .. . .
40 to 100 psig
Water Pressure Drop @Max. Fbw . . ... ..... . . . . . . .. . . . . . O.l psi
Water Connections . . . . . . . . . . . . . . . . .. . ... .. . . . . . . .. . . . . . .. . I“NPT
Sowd Level
Unenclosed - Air . . . . . . . . . .. . . . . . . . . . .. . . . . .. . . . . .
. . . . . . . . .
7$ dE3(A)
Unenclosed -Water . . . . . . . . . . . . . . . ... ...... . . . . .. .. . . . . . . ..m’a
Standard Enclosure -Air . . . . . . . . . . . . .. ... .. . . . . .. . . . . . . . .. .
71d13(A)
Standard Enclosure -Water . . . . . . ........... . . . . . . . . . . . . ..m’a
lkfizximtm Dimensions
Len@h . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . .. . . . . . . . . . . . . . . . . . . .. 7$”
Width . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . .. . . . . . . .. . . . . . . . . . . . 48”
Height . . . . . . . . . . . .. . . . .. . . . . . . . . .. . . . . . . . . .. . . . . . . . . . . . . . .. 5$.5`'
weight . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . .. . . . . . . . . . . . . . . . ..2.3 @lbs.
Page 5
