Caratteristiche tecniche
La FRESA LIVELLATRICE Mod. MT e MTL viene costruita nelle versioni MTL 50 - 75 - 100 e MT 60 - 90
.................................................................
MTL50 MTL75 MTL100 MT60 MT90
Lunghezza fresatura........................ 50 cm 75 cm 100 60 90
Lunghezza livellazione ...................... 50 cm 75 cm 100 60 90
Lunghezza compattatura.................. 60 cm 85 cm 110 cm 70 cm 100 cm
Potenza min. richiesta..................... 10 HP 14 HP 14 HP 10 HP 14 HP
Profondità massima di lavoro............ 14 cm 14 cm 14 cm 14 cm 14 cm
Numero zappe ............................... 6 10 14 6 10
Peso............................................. 70 Kg 95 Kg 115 Kg 90 Kg 110 Kg
Preparazione all’uso
Prima di utilizzare la macchina eseguire sempre i seguenti controlli:
- controllare che la macchina sia in perfetto ordine
- controllare che il lubricante sia al livello indicato
- controllare il serraggio dei bulloni e che tutti gli organi siano in perfetta efcienza.
Aggangiamento al motocoltivatore

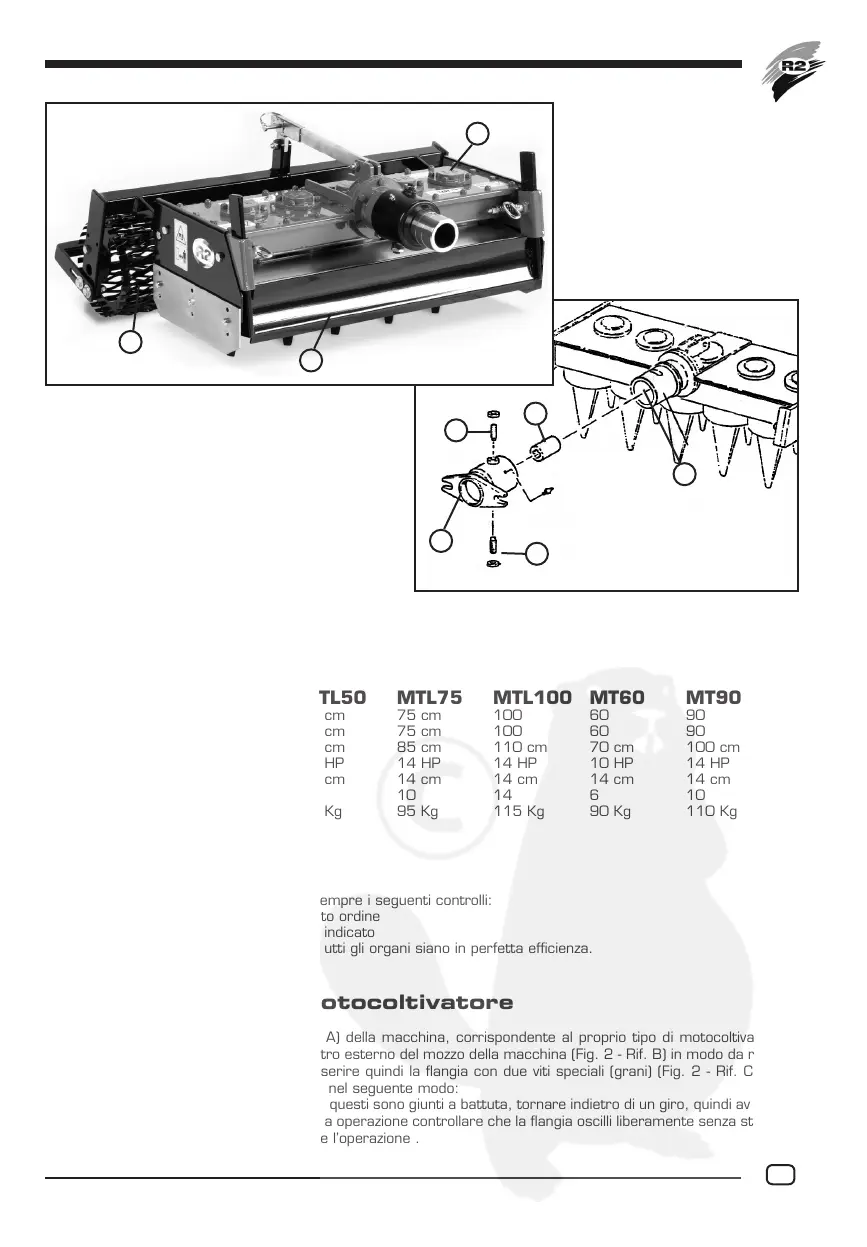

Prima di applicare la angia (Fig. 2 - Rif. A) della macchina, corrispondente al proprio tipo di motocoltivatore, è
consigliato spalmare del grasso sul diametro esterno del mozzo della macchina (Fig. 2 - Rif. B) in modo da rendere
lubricata l’oscillazione della macchina. Inserire quindi la angia con due viti speciali (grani) (Fig. 2 - Rif. C) e due
dadi; per ssare la angia sul mozzo agire nel seguente modo:
- Avvitare i grani no in fondo e quando questi sono giunti a battuta, tornare indietro di un giro, quindi avvicinare
i dadi e stringere. Al termine di questa operazione controllare che la angia oscilli liberamente senza stringere
o grippare, in caso contrario ripetere l’operazione .
B
A
D
C
C
g.2
g.1
A
B
C
