ESPAÑOL
RAIN s.p.a.
via Kennedy 38/40
20023 Cerro Maggiore
ITALY (MI)
36
OFF
OFF
OFF
OFF
SPA

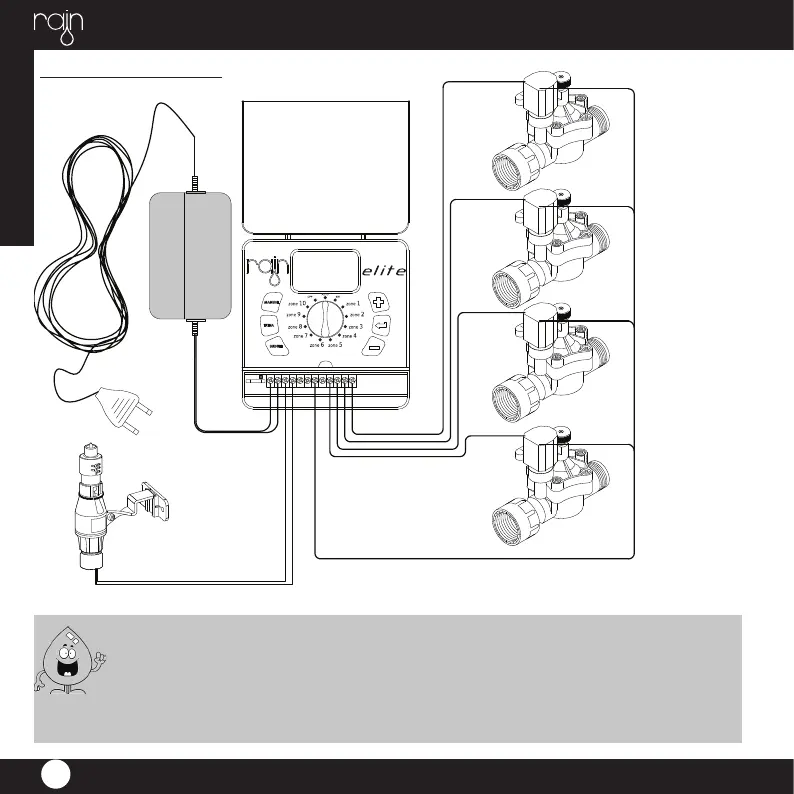

Cada electroválvula 24 Vac tiene dos cables negros, uno identifi ca el número de la zona
y se conectará a una de las salidas numerada en el compartimiento de terminales y la segunda es el
hilo común que estará conectado a la salida C en el compartimiento de terminales junto con todos
los cables comunes de todas las electroválvulas. Los cables de las electroválvulas 24 Vac no tienen
polaridad.
Conectar los cables del sensor con dos hilos a la salida del sensor.
Para la versión INDOOR conectar los cables del transformador a la salida 24-vac.
Conexiones eléctricas
Electroválvula
Zona 4
Electroválvula
Zona 3
Electroválvula
Zona 2
Electroválvula
Zona 1
Filo comune
