Ogni elettrovalvola a 24 VAC è dotata di due cavi neri, uno identifi ca il numero della zona e andrà
collegato ad una delle uscite numerate nel vano morsettiera e il secondo è il fi lo comune che andrà
collegato all’uscita C nel vano morsettiera insieme a tutti i fi li comuni di tutte le elettrovalvole.
I cavi delle elettrovalvole a 24 Vac non hanno polarità.
Collegare i cavi del sensore all’ingresso SENSOR.
Per la versione INDOOR collegare i cavi del trasformatore all’ingresso 24 vac.

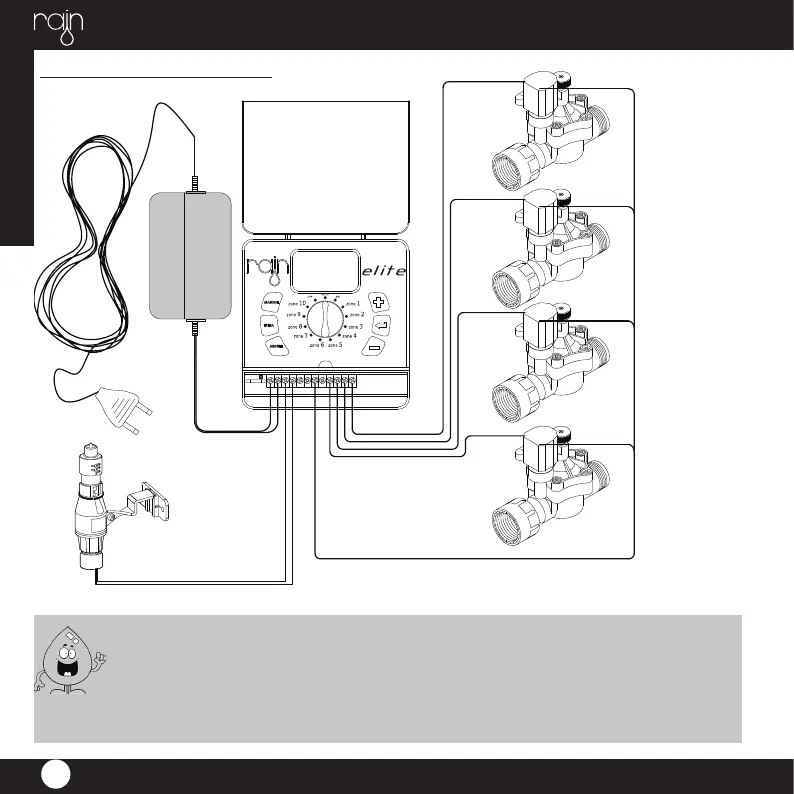

COLLEGAMENTI ELETTRICI
Elettrovalvola
zona 1
Elettrovalvola
zona 2
Elettrovalvola
zona 3
Elettrovalvola
zona 4
Filo comune
Cavi sensore
Cavi trasformatore
24 VAC
