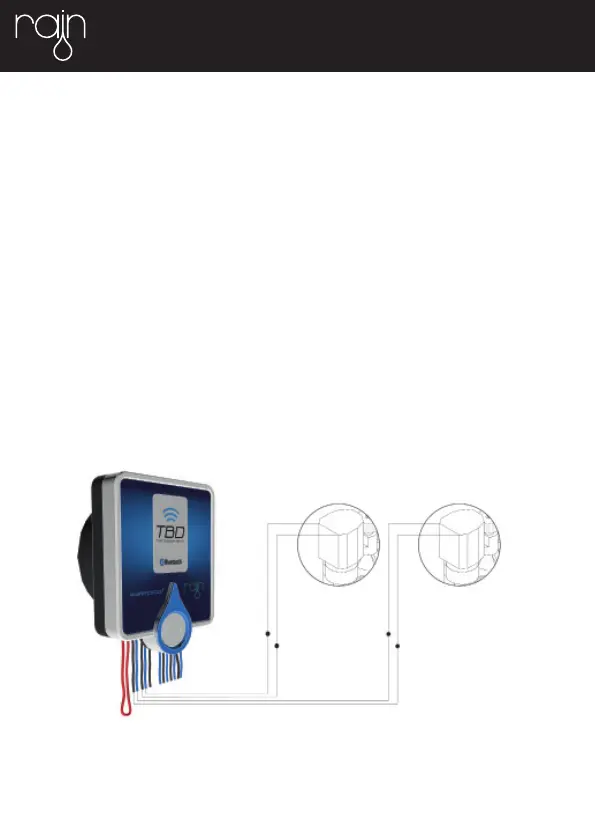

4.2 ANDERE VENTILE MIT PULSSPULEN
1. Schneiden Sie die Schnellkupplungen ab und ziehen
Sie von den Enden jedes Kabels etwa 15 mm Isolie-
rung ab.
2. Schließen Sie die schwarzen Kabel von jeder Spule
an die schwarzen Kabel an, die vom Controller kom-
men. Sichern Sie alle Kabelkupplungen mit wasser-
dichten Steckern.
3. Verbinden Sie die roten Drähte, die von jeder Spu-
le kommen, mit dem entsprechenden Stationsdraht
(blaues Kabel), der von der Steuerung kommt. Sta-
tionsnummern werden durch das Schild auf dem Ka-
bel identifi ziert. Sichern Sie alle Kabelkupplungen mit
wasserdichten Steckern.
Cavo blu
Cavo blu
Cavo rosso
Cavo rosso
Cavo nero
Cavo nero
Cavo neroCavo nero
