4.2 ALTRI SOLENOIDI BISTABILI
1. Rimuovere i connettori rapidi pre installati ed asportare 15 mm circa
di isolante dalle estremità da ogni cavo.
2. Collegare i cavi neri provenienti da ogni solenoide ai cavi neri pro-
venienti dalla centralina. Fissare tutti i collegamenti dei cavi con con-
nettori impermeabili.

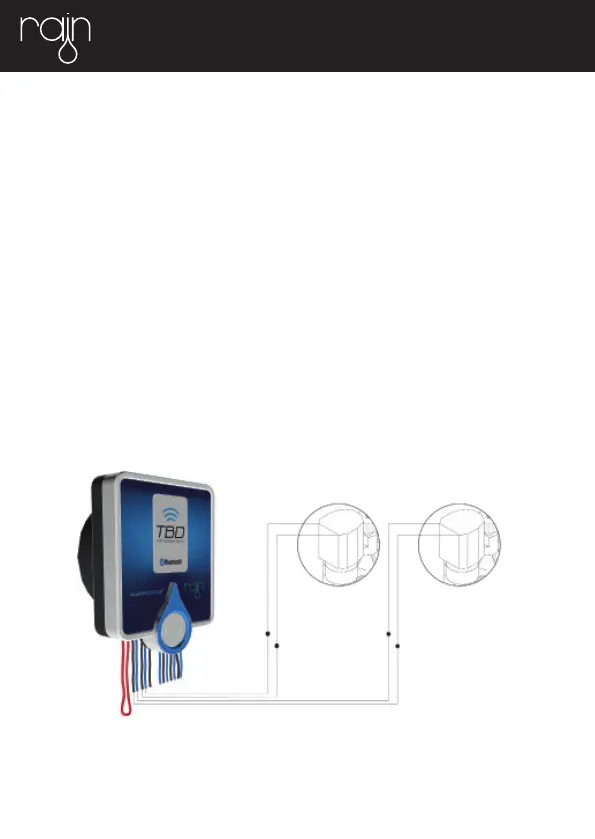

3. Collegare i fi li rossi provenienti da ogni solenoide al corrispondente
cavo della stazione (contatto blu) proveniente dalla centralina. I nu-
meri delle stazioni sono identifi cati da una targhetta posta sul cavo.
Fissare tutti i collegamenti dei cavi con connettori impermeabili (vedi
immagine).
Cavo blu
Cavo blu
Cavo rosso
Cavo rosso
Cavo nero
Cavo nero
Cavo neroCavo nero
