4.2 SOLENOIDES BISTABLES SIN CABLEADO
1. Corte el cableado rápido preinstalado y pele 15 mm
de aislamiento de los extremos de cada cable.
2. Conecte los contactos negros procedentes de cada
solenoide a los cables negros procedentes de la uni-
dad de control. Asegure todas las conexiones de cable
con conectores a prueba de agua.

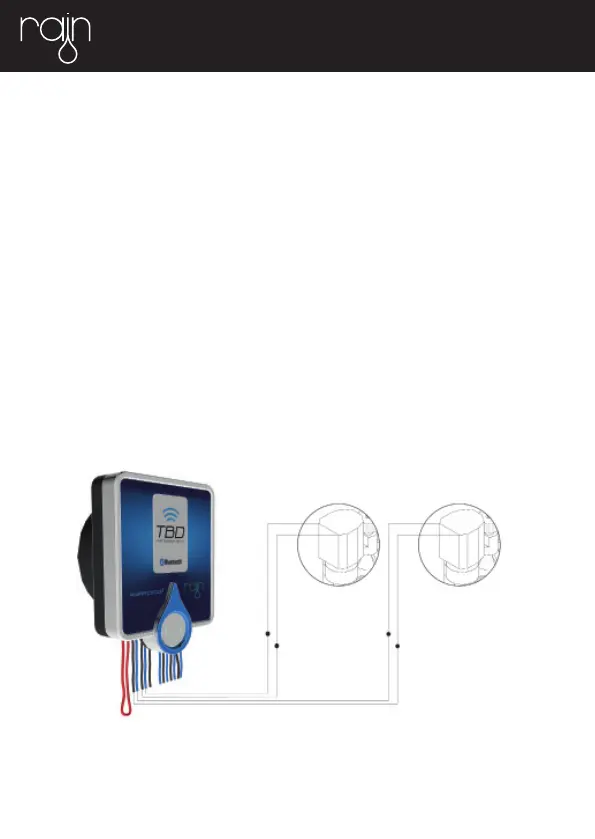

3. Conecte los cables rojos que vienen de cada sole-
noide al cable de la estación correspondiente (con-
tacto azul) que proviene de la unidad de control. Los
números de estación se identifi can con una etiqueta
en el cable. Asegure todas las conexiones de cable
con conectores a prueba de agua. (ver imagen)
Cavo blu
Cavo blu
Cavo rosso
Cavo rosso
Cavo nero
Cavo nero
Cavo neroCavo nero
