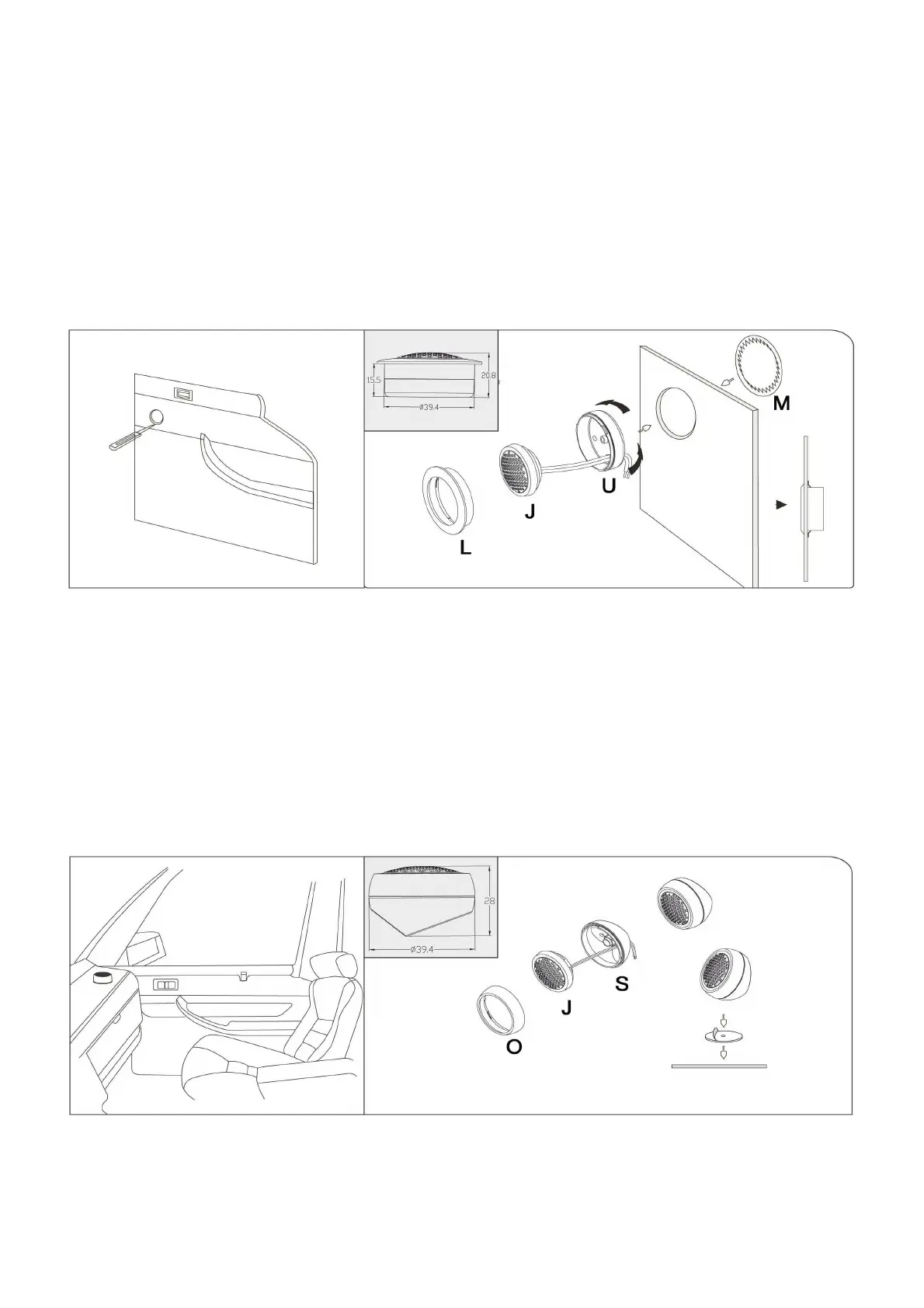

Flachbündige Montage: Bild 3
• Flachmontagering (L) am ausgewählten Einbauort aufsetzen und am unteren Durchmesser (X)
anzeichnen
• Hochtöner (J) auf Unterteil/Bodenplatte (U) einsetzen; Flachmontage-Ring (L) über Hochtöner
stülpen und durch Drehen einrasten.
• Kompletter Hochtöner in Ausschnitt einsetzen und mit Klammerring (M) von der Rückseite
montieren.
• Die Abstrahlachse des Hochtöner kann nun durch das Kugelgelenk eingestellt werden.
• Hochtonkabel mit der Frequenzweiche verbinden. ( schwarzer Kennleiter ist „+“)
Bild 3: Flachbündige Montage
Montage mit Schrägpult: Bild 4
• Schrägpult (S) am ausgewählten Einbauort aufstellen, Kabeldurchführung und
Befestigungslöcher anreißen, und bohren.
• Schrägpult (S) mit den beigelegten Schrauben befestigen.
• Den auf dem Hochtöner montierten Distanzring durch Drehen vom Hochtöner lösen.
• Hochtöner (J) in das Schrägpult einsetzen und Kabel durch die vorgesehenen Öffnungen
durchstecken. Hochtöner durch Drehen einrasten.
Bild 4: Montage mit Schrägpult
Achtung: Für die alternative Befestigung nur die beigelegten Montagematerialen verwenden.
