Einbau und Befestigung der Hochtöner
Einbauart: Türeinbau vorne / hinten, Fondeinbau, Spiegeldreieck-, Armaturenbrett- und
Heckablageneinbau
Aufbaumontage: Bild 2
• Unterteil/Bodenplatte (U) am ausgewählten Einbauort aufstellen, Kabeldurchführung und
Befestigungsbohrungen markieren.
Bohrung Ø 3,5 mm für Befestigung und Ø 5 mm für Kabeldurchführung bohren.
• Unterteil (U) mit beigelegten Schrauben (R) 3,9 unter Verwendung von den Blechmuttern (B) 3,9
befestigen.
• Hochtonkabel durch die vorgesehene Öffnung durchführen und Hochtöner (J) in das Unterteil (U)
einsetzen.
• Oberteil (O) für Aufbaumontage über Hochtöner (J) stülpen und durch Drehen einrasten.
• Die Abstrahlachse des Hochtöner kann nun durch das Kugelgelenk eingestellt werden.
• Hochtonkabel mit der Frequenzweiche verbinden. ( roter Kennleiter ist „+“)

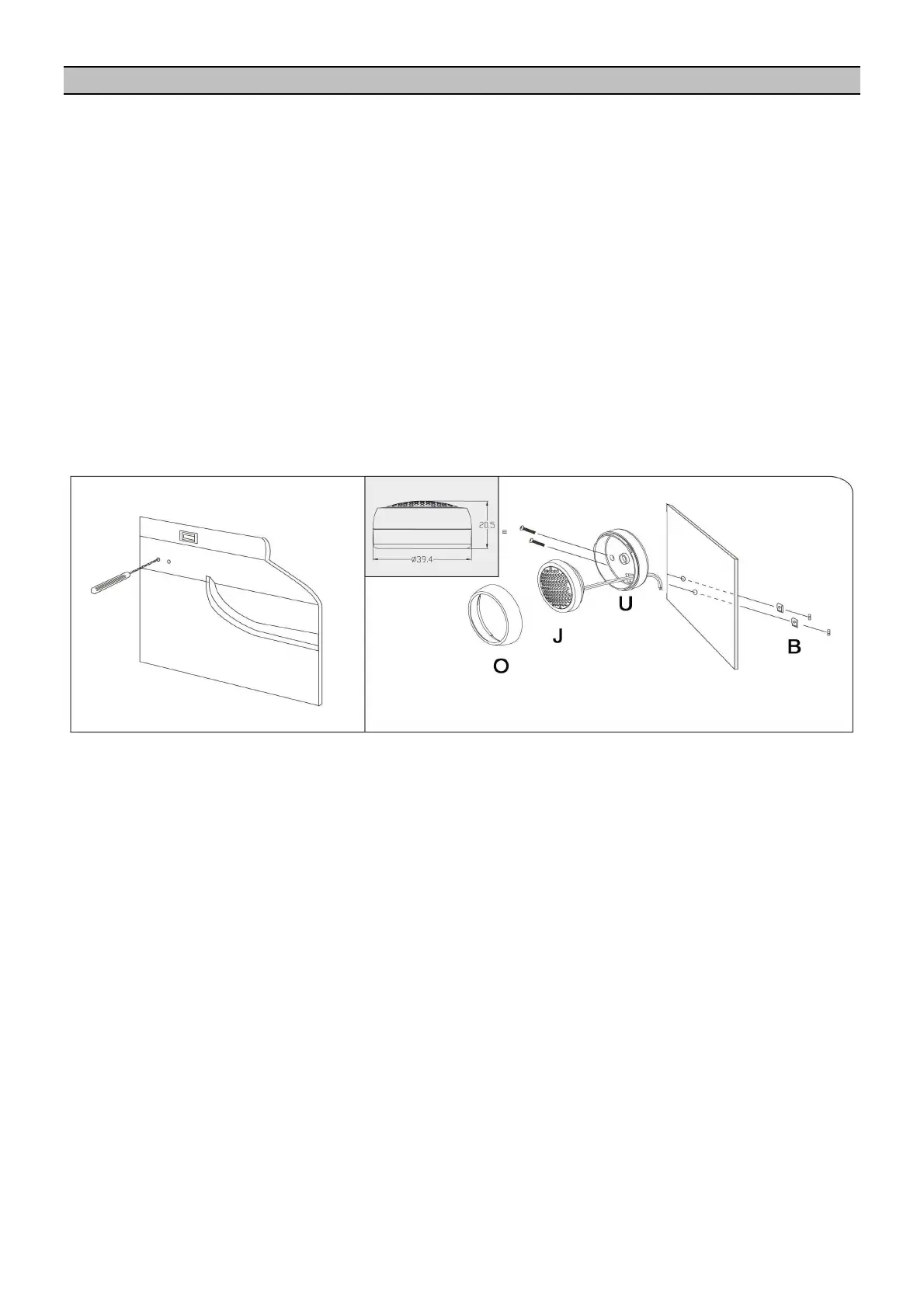

Bild 2: Aufbaumontage
