Délai et fréquence
Si vous ne disposez pas de
l'équipement nécessaire pour aligner
électroniquement le système comme
décrit dans les sections précédentes,

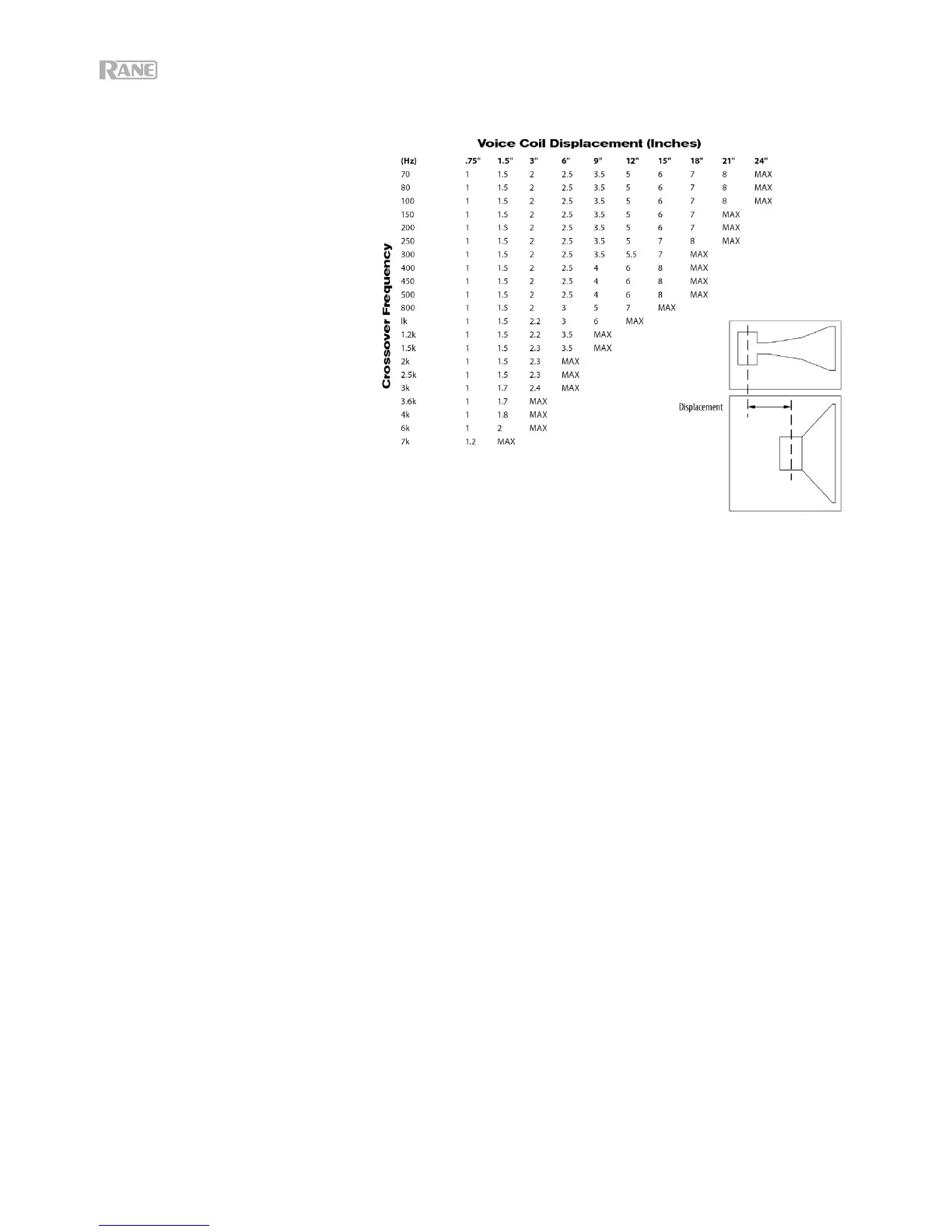

vous pouvez utiliser le tableau ci-
dessous afin d’obtenir un alignement
de phase approximatif de vos haut-
parleurs. Mesurez le décalage
horizontal entre les bobines des deux
haut-parleurs adjacents partageant le
même point de croisement, puis
trouvez dans le tableau la colonne qui y
correspond le mieux. Trouvez la
fréquence de croisement appropriée,
indiquée à gauche du tableau, dans
cette colonne : Le réglage de la
commande de délai correspondant sera
alors celui que s’avère être le plus
proche pour votre système. Par
exemple, si vous avez un système à 2
voies croisées à 800 Hz avec une
bobine de haut-parleur à compression
qui se trouve à 23 cm en arrière d'une
bobine de haut-parleur d’extrêmes graves, le réglage de la commande de délai qui correspond à un décalage
horizontal de 23 cm à 800 Hz sur le tableau est « 5 » comme indiqué sur le panneau avant. Afin d’aligner en phase
les deux haut-parleurs, vous devez respecter uniquement la fréquence de coupure, qui est commune aux deux
haut-parleurs. Le bruit rose peut être utilisé si toutes les autres fréquences ne sont pas prises en compte, car
l'acoustique de la pièce et la réponse du haut-parleur peuvent causer des erreurs d'alignement. En utilisant le bruit
rose comme source, chaque haut-parleur est individuellement accordé seulement à la fréquence de coupure à un
niveau arbitraire de 0 DB sur l'affichage de l'analyseur. Lorsque les deux sont activés en même temps, la réponse
combinée devrait être +3 dB de plus sur le sonomètre à la fréquence de coupure. Si les haut-parleurs ne sont pas
alignés en phase, une certaine annulation se produira sur les axes, ce qui entraînera une réponse combinée
inférieure à +3 dB. En augmentant le réglage de la commande de délai, le haut-parleur de basses fréquences sera
déplacé électroniquement vers l'arrière jusqu'à ce que le sonomètre affiche +3 dB ; ensuite les deux haut-parleurs
sont alignés électroniquement et l'annulation sur l'axe est éliminée.
