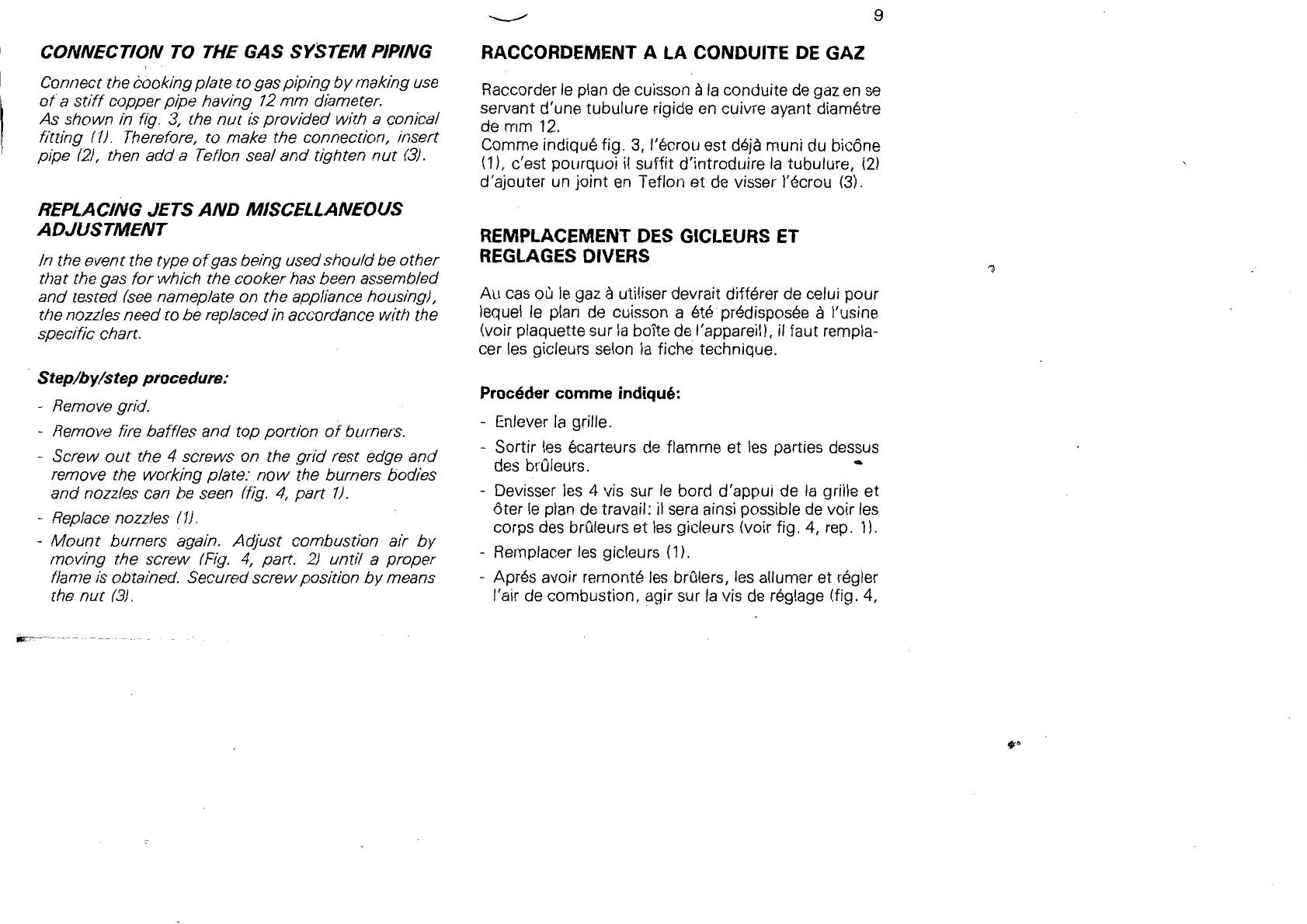

CONNECTION TO THE GAS SYSTEM PIPING
Connect the cooking plate to gas piping by making use
of a stiff copper pipe having 12 mm diameter.
As shown in fig. 3, the nut is provtded with a conical
fitting
(1). Therefore, to make the connection, insert
pipe
(2), then add a Teflon seal and tighten nut (3).
REPLACING JETS AND MISCELLANEOUS
ADJUSTMENT
In the event the type of gas being used should be other
that the gas for which the cooker has been assembled
and tested (see nameplate on the appliance housing),
the nozzles need
to be replaced in accordance with the
specific chart.
Step/by/step procedure:
- Remove grid.
- Remove fire baffles
and top portion of burners.
- Screw
out the 4 screws on the grid rest edge and
remove the working plate: now the burners bodies
and nozzles can be seen (fig. 4, part 1).
- Replace nozzles (1).
- Mount burners again. Adjust combustion air by
moving the screw (Fig. 4, part. 2) until a proper
flame is obtained. Secured screw position by means
the
nut (3).
~--- --
....___....,
9
RACCORDEMENT A LA CONDUITE DE GAZ
Raccorder le plan de cuisson a Ia conduite de gaz en se
servant d'une tubulure rigide en cuivre ayant diametre
de mm
12.
Comme indique fig. 3, l'ecrou est deja muni du bic6ne
(
1), c'est pourquoi il suffit d'introduire Ia tubulure, (2)
d'ajouter un joint en Teflon et de visser l'ecrou (3).
REMPLACEMENT DES GICLEURS ET
REGLAGES DIVERS
Au cas ou le gaz a utiliser devrait differer de celui pour
lequel
le plan de cuisson a ete predisposee a l'usine
(voir plaquette sur
Ia bofte de l'appareil), il taut rempla-
cer
les gicleurs selon Ia fiche technique.
Proceder comme indique:
- Enlever Ia grille.
- Sortir
les ecarteurs de tlamme et les parties dessus
des brOieurs. •
- Devisser
les 4 vis sur le bard d'appui de Ia grille et
6ter
le plan de travail: il sera ainsi possible de voir les
corps des brOieurs et les gicleurs (voir fig. 4, rep. 1).
- Remplacer les gicleurs (1).
- Apres avoir remonte les brOiers, les allumer et regler
l'air de combustion, agir sur
Ia vis de reglage (fig. 4,
