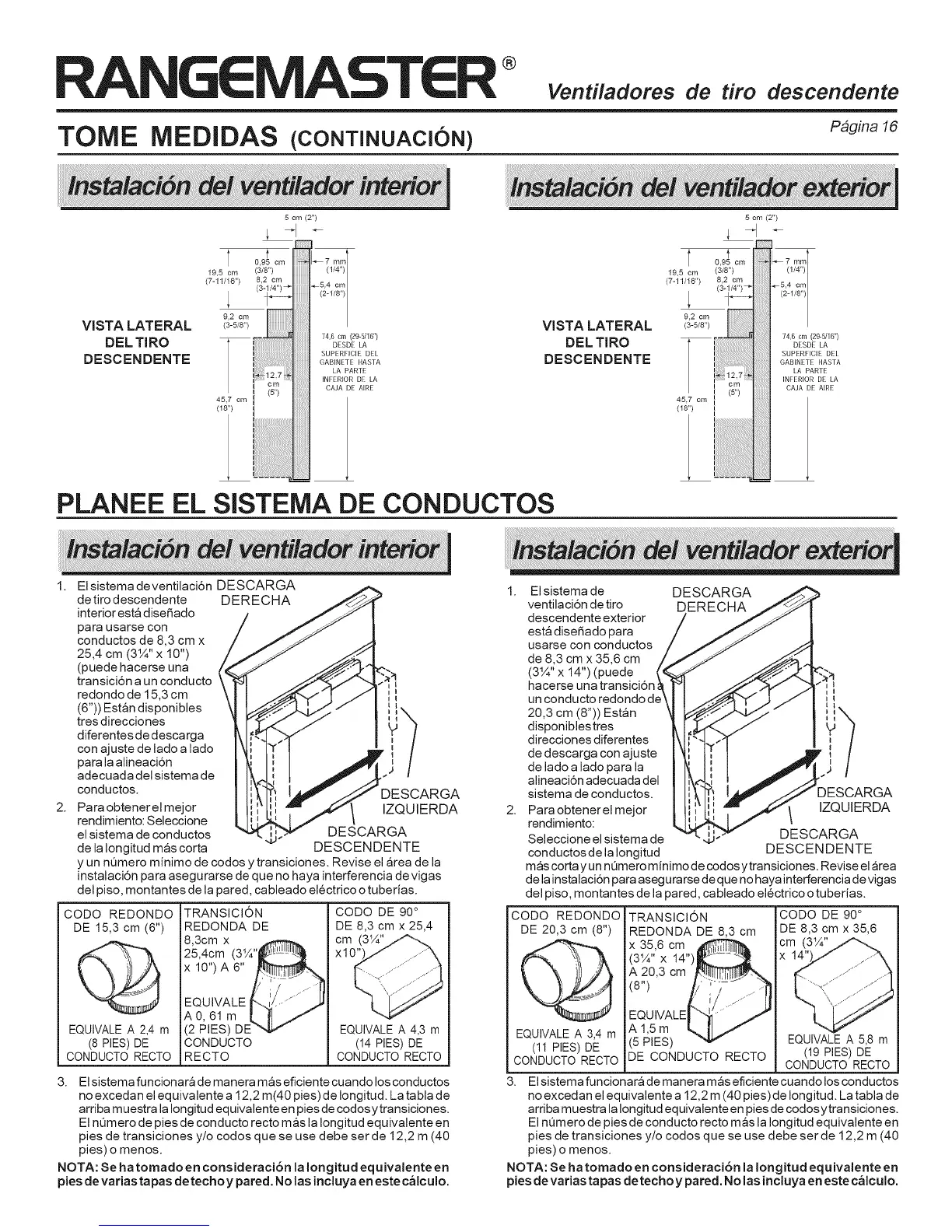

Rangemaster RMDD3004 - Page 16

®
Ventiladores de tiro descendente
TOME MEDIDAS (CONTINUACION) PagJna18
5 cm (2") 5 cm (2")
VISTA LATERAL
DELTIRO
DESCENDENTE
t
l 0,95 cm
19.5 cm (3/8")
7-11/16" 8,2 cm
(3-5/8")9'2cm
112,7
i c m
(5")
45.7 cm
(18"> I
1 Tmml
(1/4") /
_5,4 cm
(2-1/8")
74,6 cm (29 5/16r')
DESDE LA
SUPER} IQE DtL
GABINE i'E HASTA
LA PARTE
INFERIOR DE LA
CAJA DE AIRE
VISTA LATERAL
DELTIRO
DESCENDENTE
PLANEE EL SISTEMA DE CONDUCTOS
0,95 cm
19.5 cm (3/8")
7-11/16" 8,2 cm
I %4:!:
(3-5/8")9'2cm _iiiilililililili!i!iiiiililililill
i
I_12,7
I c m
! (5")
45.7 cm
(18") !
I
(1/4") /
_5,4 cm
(2-1/8")
74,6 cm (29 5/16r')
DESDE LA
SUPERFR:IE DEL
GABINE rE HASTA
LA PARTE
iNFERiOR DE LA
CAJA DE AIRE
2.
El sistema deventilaci6n DESCARGA
de tiro descendente DERECHA
interioresta diseSado
para usarse con
conductos de 8,3 cm x
25,4 cm (3%" x 10")
(puede hacerse una
transici6n a un conducto
redondo de 15,3 cm
(6")) Estan disponibles
tres direcciones
diferentesdedescarga
con ajuste de lado a lado
para la alineaci6n
adecuada del sistema de
conductos.
Para obtener el mejor
rendimiento: Seleccione
el sistema de conductos DESCARGA
de la Iongitud mas corta DESCEN DENTE
y un nQmero minimo de codos y transiciones. Revise el area de la
instalaci6n para asegurarse de que no haya interferencia de vigas
del piso, montantes de la pared, cableado electrico o tuberias.
DESCARGA
IZQUIERDA
CODO REDONDO
DE 15,3 cm (6")
EQUIVALE A 2,4 m
(8 PIES) DE
CONDUCTO RECTO
TRANSICION
REDONDA DE
8,3cm x
25,4cm (3%"_u'-""'!_;_
xl0")A6" /_
EQUIVALE [-,._/ " _JJ
A O, 61m _. II /
(2 PIES) DE -'_¢_'_
CONDUCTO
RECTO
CODO DE 90 °
DE 8,3 cm x 25,4
EQUIVALE A 4,3 m
(14 PIES) DE
CONDUCTO RECTO
3. Elsistema funcionara de manera mas eficiente cuando los conductos
no excedan el equivalente a 12,2 m(40 pies) de Iongitud. La tabla de
arriba muestra la Iongitud equivalente en pies de codos y transiciones.
El nOmero de pies de conducto recto mas la Iongitud equivalente en
pies de transiciones y/o codos que se use debe set de 12,2 m (40
pies) o menos.
NOTA: Se ha tornado en consideraci6n la Iongitud equivalente en
pies de varias tapas de techo y pared. No las incluya en este calculo.
1.
2.
CODO REDONDO TRANSICION
DE 20,3 cm (8") REDONDA DE 8,3 cm
x 35,6 cm
(3%" x 14")
A 20,3 cm
(8")
EQUIVALE A 3,4 m
(11 PIES) DE (5 PIES)
El sistema de DESCARGA
ventila ci6n de tiro DERECHA
descendente exterior
esta diseSado para
usarse con conductos
de 8,3 cm x 35,6 cm
(3%" x 14") (puede
hacerse una transici6n _
un conducto redondo de ','_
20,3 cm (8")) Estan _'_
disponibles tres '_
direcciones diferentes
de descarga con ajuste
de lado a lado para la
alineaci6n adecuada del
sistema de conductos. DESCARGA
Para obtener el mejot IZQUIERDA
rendimiento:
Seleccione el sistema de DESCARGA
conductosdela Iongitud DESCEN DENTE
mas corta y un nQmero minimo de codos y transiciones. Revise el area
de la instalaci6n para asegurarse de que no haya interferencia de vigas
del piso, montantes de la pared, cableado electrico o tuberias.
CODO DE 90 °
DE 8,3 cm x 35,6
EQUIVALE A 5,8 m
CONDUCTO RECTO DE CONDUCTO RECTO (19 PIES) DE
CONDUCTO RECTO
3. El sistema funcionara de manera mas eficiente cuando los conductos
no excedan el equivalente a 12,2 m (40 pies) de Iongitud. La tabla de
arriba muestra la Iongitud equivalente en pies de codos y transiciones.
El nQmero de pies de conducto recto mas la Iongitud equivalente en
pies de transiciones y/o codos que se use debe set de 12,2 m (40
pies) o menos.
NOTA: Se ha tornado en consideraci6n la Iongitud equivalente en
pies de varias tapas de techo y pared. No las incluya en este calculo.
