Downdraft Ventilators
29
"
5
16
2
"
1
8
VIDV500
INTERNAL
BLOWER
5"
2"
1"
3
"
1
4
3
"
5
8
1
4
7
"
11
16
18"
FROM
COUNTERTOP
TO BOTTOM
OF AIR BOX
"
74,6 cm (29-5/16")
DESDE LA
SUPERFICIE DEL
GABINETE HASTA
LA PARTE
INFERIOR DE LA
CAJA DE AIRE
5 cm (2")
45,7 cm
(18")
7 mm
(1/4")
5,4 cm
(2-1/8")
9,2 cm
(3-5/8")
19,5 cm
(7-11/16")
8,2 cm
(3-1/4")
0,95 cm
(3/8")
12,7
cm
(5")
1. El sistema de ventilación
de tiro descendente
interior está diseñado
para usarse con
conductos de 8,3 cm x
25,4 cm (3¼" x 10")
(puede hacerse una
transición a un conducto
redondo de 15,3 cm
(6”)) Están disponibles
tres direcciones
diferentes de descarga
con ajuste de lado a lado
para la alineación
adecuada del sistema de
conductos.
2. Para obtener el mejor
rendimiento: Seleccione
el sistema de conductos
de la longitud más corta
Instalación del ventilador interior
3. El sistema funcionará de manera más eficiente cuando los conductos
no excedan el equivalente a 12,2 m(40 pies) de longitud. La tabla de
arriba muestra la longitud equivalente en pies de codos y transiciones.
El número de pies de conducto recto más la longitud equivalente en
pies de transiciones y/o codos que se use debe ser de 12,2 m (40
pies) o menos.
NOTA: Se ha tomado en consideración la longitud equivalente en
pies de varias tapas de techo y pared. No las incluya en este cálculo.
y un número mínimo de codos y transiciones. Revise el área de la
instalación para asegurarse de que no haya interferencia de vigas
del piso, montantes de la pared, cableado eléctrico o tuberías.
1. El sistema de
ventilación de tiro
descendente exterior
está diseñado para
usarse con conductos
de 8,3 cm x 35,6 cm
(3¼" x 14") (puede
hacerse una transición a
un conducto redondo de
20,3 cm (8”)) Están
disponibles tres
direcciones diferentes
de descarga con ajuste
de lado a lado para la
alineación adecuada del
sistema de conductos.
2. Para obtener el mejor
rendimiento:
Seleccione el sistema de
conductos de la longitud
3. El sistema funcionará de manera más eficiente cuando los conductos
no excedan el equivalente a 12,2 m (40 pies) de longitud. La tabla de
arriba muestra la longitud equivalente en pies de codos y transiciones.
El número de pies de conducto recto más la longitud equivalente en
pies de transiciones y/o codos que se use debe ser de 12,2 m (40
pies) o menos.
NOTA: Se ha tomado en consideración la longitud equivalente en
pies de varias tapas de techo y pared. No las incluya en este cálculo.
más corta y un número mínimo de codos y transiciones. Revise el área
de la instalación para asegurarse de que no haya interferencia de vigas
del piso, montantes de la pared, cableado eléctrico o tuberías.

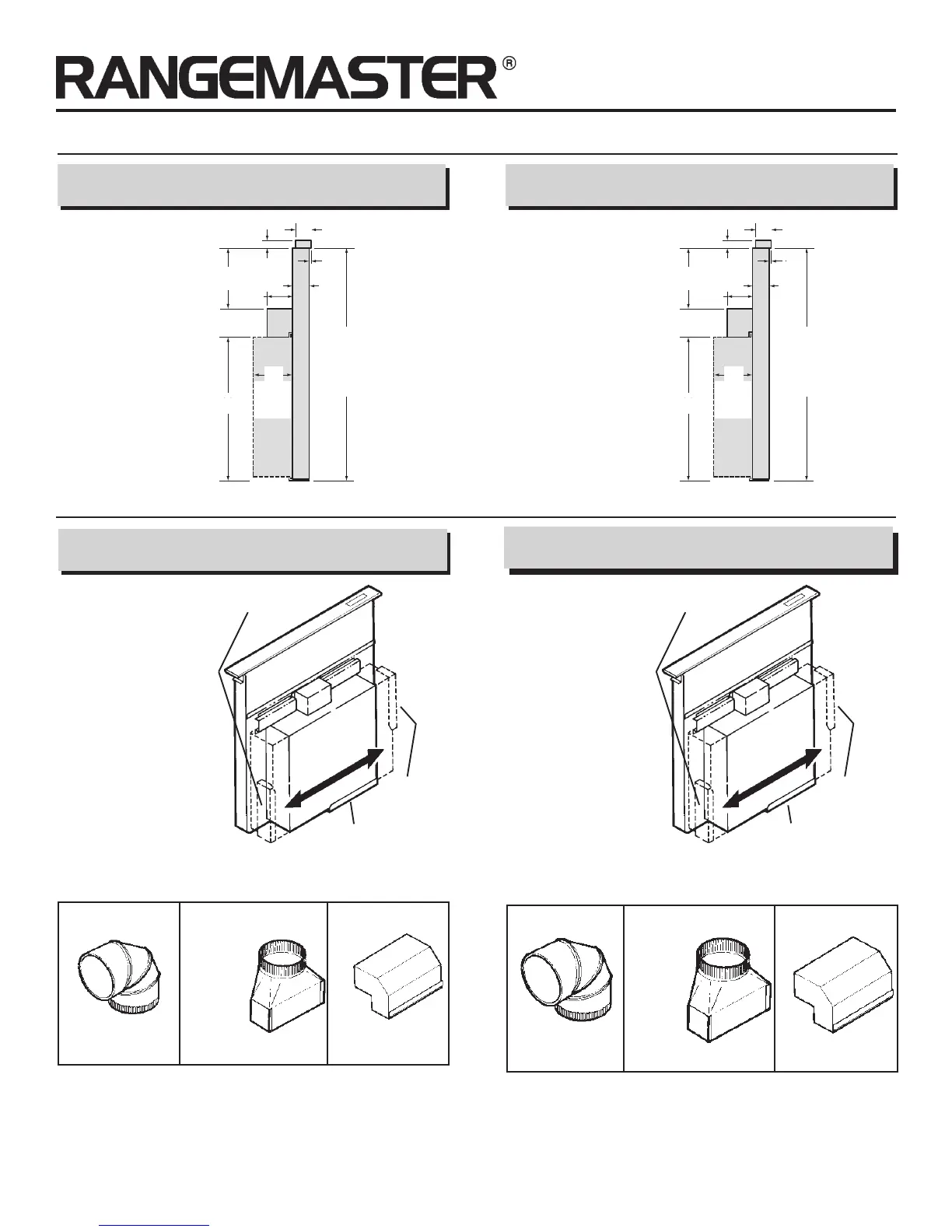

TOME MEDIDAS (CONTINUACIÓN)
Ventiladores de tiro descendente
Instalación del ventilador interior
VISTA LATERAL
DEL TIRO
DESCENDENTE
DESCARGA
DERECHA
DESCARGA
DESCENDENTE
DESCARGA
IZQUIERDA
CODO REDONDO
DE 15,3 cm (6")
EQUIVALE A 2,4 m
(8 PIES) DE
CONDUCTO RECTO
TRANSICIÓN
REDONDA DE
8,3cm x
25,4cm (3¼"
x 10") A 6"
EQUIVALE
A 0, 61 m
(2 PIES) DE
CONDUCTO
RECTO
EQUIVALE A 4,3 m
(14 PIES) DE
CONDUCTO RECTO
CODO DE 90°
DE 8,3 cm x 25,4
cm (3¼"
x10")
Instalación del ventilador exterior
Instalación del ventilador exterior
DESCARGA
DERECHA
DESCARGA
DESCENDENTE
DESCARGA
IZQUIERDA
CODO DE 90°
DE 8,3 cm x 35,6
cm (3¼"
x 14")
EQUIVALE A 5,8 m
(19 PIES) DE
CONDUCTO RECTO
EQUIVALE
A 1,5 m
(5 PIES)
TRANSICIÓN
REDONDA DE 8,3 cm
x 35,6 cm
(3¼" x 14")
A 20,3 cm
(8")
CODO REDONDO
DE 20,3 cm (8")
EQUIVALE A 3,4 m
(11 PIES) DE
CONDUCTO RECTO
Página 16
PLANEE EL SISTEMA DE CONDUCTOS
29
"
5
16
2
"
1
8
VIDV500
INTERNAL
BLOWER
5"
2"
1"
3
"
1
4
3
"
5
8
1
4
7
"
11
16
18"
FROM
COUNTERTOP
TO BOTTOM
OF AIR BOX
"
74,6 cm (29-5/16")
DESDE LA
SUPERFICIE DEL
GABINETE HASTA
LA PARTE
INFERIOR DE LA
CAJA DE AIRE
5 cm (2")
45,7 cm
(18")
7 mm
(1/4")
5,4 cm
(2-1/8")
9,2 cm
(3-5/8")
19,5 cm
(7-11/16")
8,2 cm
(3-1/4")
0,95 cm
(3/8")
12,7
cm
(5")
VISTA LATERAL
DEL TIRO
DESCENDENTE
DE CONDUCTO RECTO
