ENTRETIEN
1. Essuyez la poussière, les agrafes et autres
objects ayant pu s’accumuler dans l’agrafeuse.
2. Graissez la tête d’agrafage avec une ou deux
gouttes d’huile fluide conformément à l’illustra-
tion ci-contre tous les 10 000 agrafages.
Essuyez les bavures.
TROUBLES DE FONCTIONNEMENT
A. Faites fonctionner la tête d’agrafage avec la
main.
1. Déposez les agrafes coincées dans la sortie
d’agrafes. Vérifiez que les agrafes employées
sont du type recommandé pour la machine et
que la sortie d’agrafes est en bon état.
2. Remplacez la tête d’agrafage si elle est usée
ou endommagée.
B. Entraînement. Assurez-vous que:
1. La machine est raccordée au secteur et que
l’interrupteur de la machine est en position
Marche (le témoin est allumé).
2. La capot est rabaissé
3. Vous utilisez le dispositif déclencheur appro-
prié. L’agrafage automatique est en effet mis
hors service si une pédale ou un câble optique
sont branchés.
4. Les bras de déclenchement (9) reviennent faci-
lement à une position en butée distincte après
chaque déclenchement.
5. La puissance de frappe sélectionnée est cor-
recte.
Si les troubles de fonctionnement persistent, con-
fiez votre machine à votre fournisseur ou à un ate-
lier agréé pour révision.
N’utilisez pas de machine dont le fil ou la prise
d’alimentation sont défectueux ou en mauvais
état.
REMPLACEMENT DE LA TETE
D’AGRAFAGE RAPID 105
1. Déposez la tôle de verrouillage (13) et sa vis (5).
2. Remplacez la tête d’agrafage. Soulevez le
piston (28) pour le remontage.
3. Revissez la tôle (13)
REMPLACEMENT DE LA TETE
D’AGRAFAGE RAPID 106
1. Dévissez le bouton cranté (15) et sa vis, et
enlevez la table (16)
2. Desserrez les deux vis (26) et tirez la tête agra-
feuse vers l’extérieur.
3. mettez en place la nouvelle tête agrafeuse en
engageant d’abord l’étrier (19), en position
relevée, au-dessus de l’enclume (8).
4. Repoussez le percuteur (28) vers le haut et
rabattez l’étrier (19) de manière que sa petite
languette soit tournée vers l’intérieur de l’appa-
reil.
5. Engagez la tête agrafeuse tout en maintenant
le percuteur en position haute. Nota: Veillez à
ce que la languette de l’étrier pénètre dans son
trou de guidage.
6. La tête d’agrafage doit être positionnée par
rapport à l’enclume avant de pouvoir utiliser la
machine. Le réglage se fait à l’aide de la plaque
de guidage (27) livrée avec la machine. Sortez
le chargeur et engagez la plaque de guidage
dans l’éjecteur. Enfoncez le chargeur, abaissez
la tête d’agrafage suffisamment fort pour que
la plaque de guidage se mette en place dans
l’enclume. Maintenez la tête d’agrafage en
position et serrez les vis (26). Déposez la pla-
que de guidage et faites un essai.
7. Remontez la table. NOTA: Le tirant de la table,
la vis et le bouton cranté (15) doivent se trou-
ver en avant du bâti tubulaire.
14
13
12
11
10

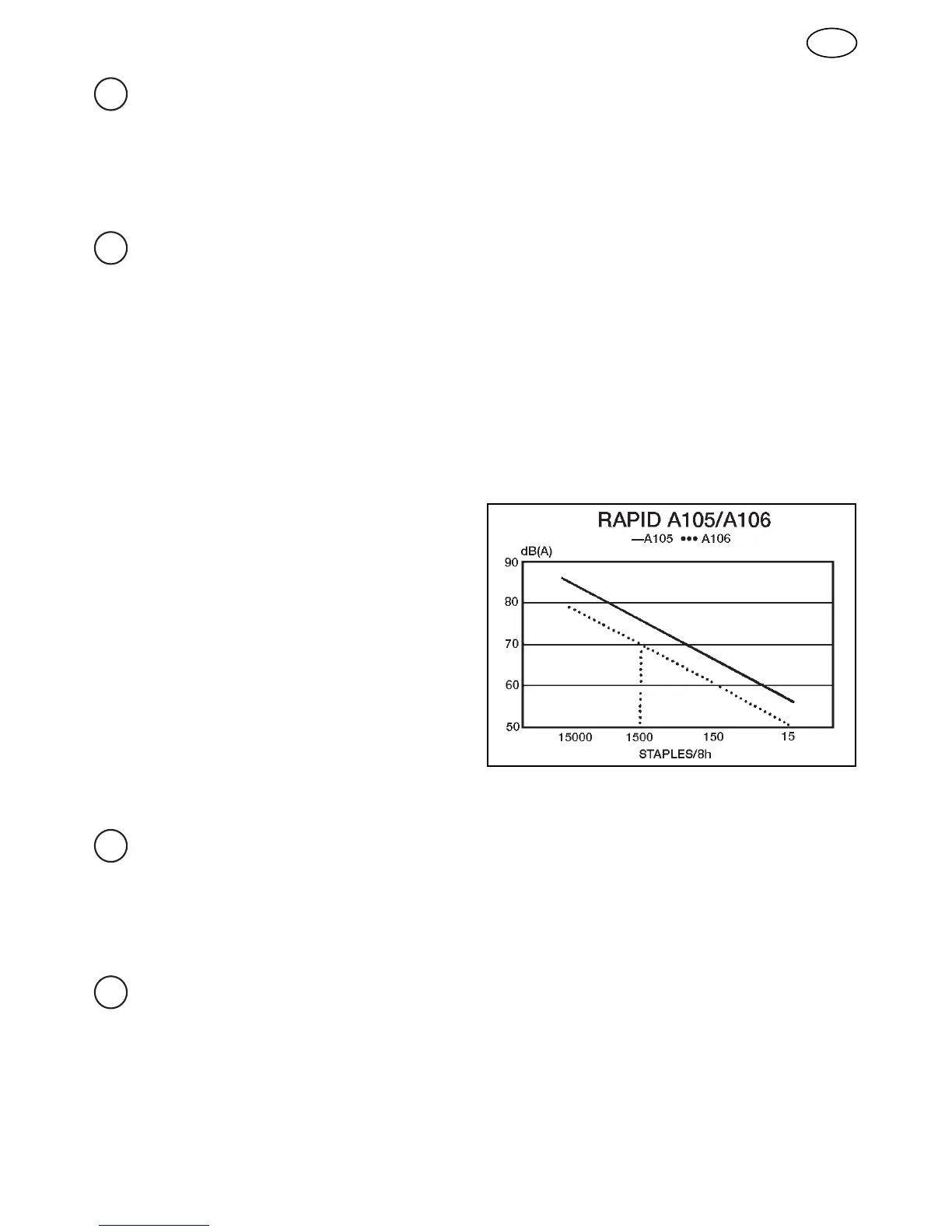

Au plus fort de l’utilisation nivaeu sonore maxi-
mum de.
Ex. 1440 agrafes sur une période de 8 heures
donnent 70 db(A) (A106).
Mesure du bruit faite selon ISO 7779 avec possi-
bilité de test supplémentaire: ”Appareils électri-
ques: Code ”test bruit”
L’équivalent de nivaeu de bruit 70 dB(A) est une
exgence allemande pour le nivaeu maximum de
bruit autorisé les lieux publics tels que les bouti-
ques, zone d’enregistrement, dans les aéroports,
réceptions et autres endroits similaires.
