I due fermi (17) sui lati corti del tavolo possono
essere spostati lateralmente se girati.
CURA
1. Eliminare polvere, graffe sciolte e altro sporco
accumulatosi nell’apparecchio.
2. Oliare il gruppo di cucitura con un paio di
gocce di olio fine secondo l’immagine a lato
dopo circa 10.000 operazioni. Asciugare l’olio
in eccesso.
FUNZIONAMENTO DIFETTOSO
A. Provare manualmente il funzionamento dell’ap-
parecchio.
1. Togliere le graffe che eventualmente si siano
bloccate. Controllare che le graffe usate siano
del tipo giusto e che la guida sia integra.
2. In caso di lesione o usura sostituire il gruppo di
cucitura.
B. Azionamento. Controllare che:
1. L’apparecchio sia collegato a rete e che l’inter-
ruttore principale sia inserito (la spia è accesa).
2. La protezione sia abbassata.
3. Sia usato il dispositivo di azionamento corret-
to. Gli automatismi si escludono inserendo il
comando a pedale o un cavo ottico.
4. Le leve di azionamento (9) ritornino in posizio-
ne con facilità, pronte alla successiva opera-
zione.
5. La forza di battuta sia adeguata.
Se l’anomalia persiste, consegnare l’apparecchio
al fornitore o ad un centro autorizzato di assisten-
za. Non usare l’apparecchio se il cavo di alimen-
tazione a rete o la spina sono danneggiati.

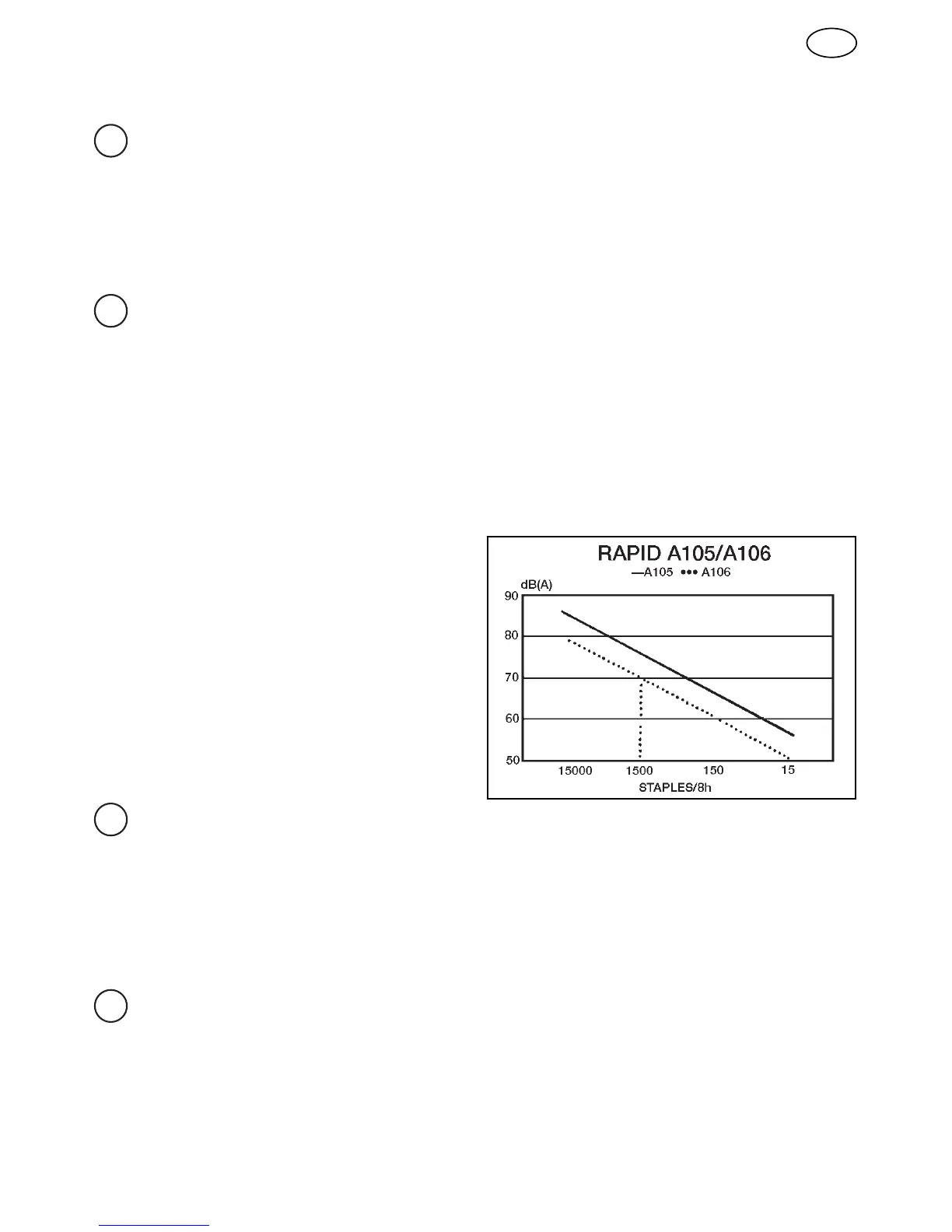

SOSTITUZIONE DEL GRUPPO DI
CUCITURA - RAPID 105
1. Togliere il lamierino di arresto (13) con la vite
(5).
2. Sostituire il gruppo di cucitura. Prima di mon-
tare il nuovo gruppo bisogna spingere lo stelo
di supporto (28) verso l’alto.
3. Riavvitare il lamierino (13).
SOSTITUZIONE DEL GRUPPO DI
CUCITURA - RAPID 106
1. Togliere la manopola (15) e la vite relativa, sol-
levando poi il tavolo.
2. Allentare le due viti (26) ed estrarre il gruppo di
cucitura. Spingere in fuori lo stelo (28) ed
estrarre il gruppo di cucitura.
3. Rimontare il nuovo gruppo infilando prima la
staffa (19) in posizione aperta sopra l’incudine
(8)
4. Spingere in fuori lo stelo (28) e abbassare la
staffa (19) in modo da portare la linguetta più
piccola verso l’apparecchio.
5. Infilare il gruppo di cucitura mente si tiene pre-
muto lo stelo di supporto. Osservare che la lin-
guetta della staffa venga infilata nel relativo
foro guida.
6. Prima di precedere alla cucitura, regolare la
posizione di gruppo rispetto all’incudine, agen-
do sulla guida (27) allegata all’apparecchio.
Estrarre il caricatore e infilare la guida dal
basso nel guida-graffa. Infilare il caricatore.
Spingere sul gruppo con forza in modo che la
guida vada in sede sull’incudine. Mantenere
premuto il gruppo e serrare le viti (26). Togliere
la guida e provare l’apparecchio.
7. Montare il tavolo. N.B! Stelo del tavolo, vite e
manopola (15) devono essere davanti al sup-
porto del tubo.
22
