16
3 Leveringsomvang
In losse ketelleden, mantel met isolatie, verpakt in kar-
tonnen dozen.
3.1 Toebehoren
 Schakelpaneel SP 100
 Schakelpaneel SP 2.2 voor het regelen van de F 310
met twee-traps brander.
 Rapidomatic
®
Z 2.3 SM of Rapidomatic
®
Z 3.3 SM
voor inbouw in het schakelpaneel SP 2.2.
 Isolatiebeugel voor het dempen van het geluid.
Typ F 310 /9 /10 /11 /12 /13 /14 /15 /16
Nominaal vermogen van/tot kW 285-338 339-390 391-444 445-498 499-539 540-600 601-654 655-708
Nominale belasting van/tot kW 307-369 366-425 421-484 478-542 537-598 582-665 647-714 707-775
Nominaal rendement 80/60 % 91,6 91,5 91,7 91,9 91,8 91,5 91,6 91,2
Gaszijdige weerstand mbar 1,4 1,9 2,4 3,4 4,0 4,5 4,8 5,0
Noodzakelijke transportdruk mbar 0
Waterzijdige weerstand
bij T
v
-T
r
= 10 K mbar 56 72 88 108 136 168 200 228
bij T
v
-T
r
= 20 K mbar 14 18 22 27 34 42 50 57
Rookgastemperatuur bij 80/60
van/tot °C 160-186 160-183 160-187 160-193
Rookgasmassastroom bij
stookolie EL 13% CO
2
van/tot kg/h 468-564 558-650 642-739 729-827 819-896 888-1001 987-1090 1079-1183
Rookgasmassastroom bij
aardgas en 10% CO
2
van/tot kg/h 470-565 561-651 645-741 732-830 822-899 891-1005 991-1094 1083-1187
Max. toelaatbare overdruk bar 5,5
Max. aanvoertemperatuur °C85
Gasvolume ketel m³ 0,48 0,53 0,58 0,63 0,68 0,73 0,78 0,83
Waterinhoud l 159 176 193 210 227 244 261 278
Rookgasaansluiting Ø mm 300
Branderkamer diepte mm 1320 1470 1620 1770 1920 2070 2220 2370
Aanvoer-/retouraansluiting DN 100
Gewicht kg 1145 1250 1355 1460 1565 1670 1775 1880
Verliezen bij inbedrijfname % 0,24 0,22 0,21 0,20 0,19 0,18 0,18 0,17
CE-Product-identificatienummer CE-0063AT3421
Nummer typegoedkeuring 08-226-161

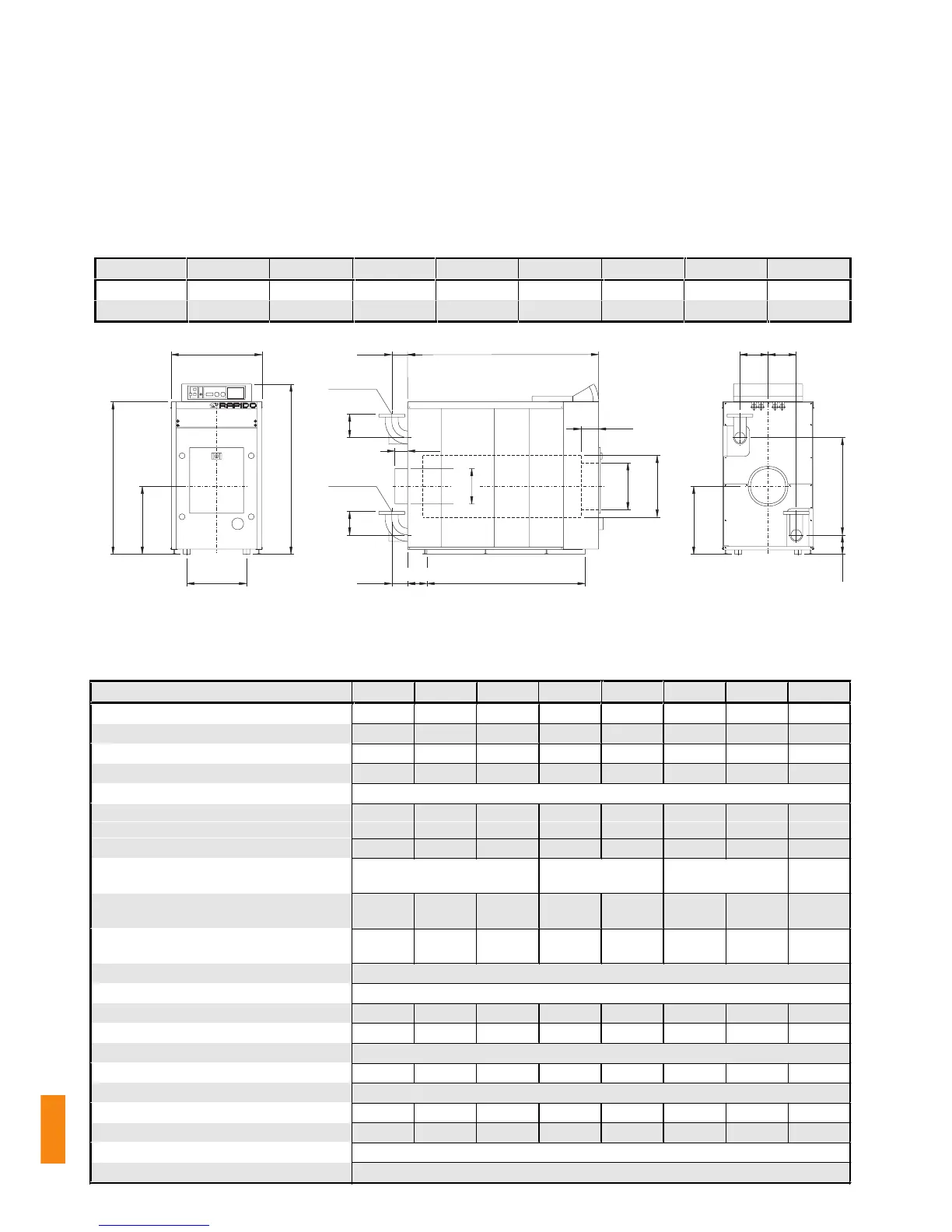

4 Afmetingen
240240
Ø 400
150
200
200
165 830
580
T1135
110
T
130
Di=ø100
Di=ø 100
510
775
580
1300
1452
Ø 525
165
Ø 300
Maten mm F 310/9 F 310/10 F 310/11 F 310/12 F 310/13 F 310/14 F 310/15 F 310/16
T 1630 1780 1930 2080 2230 2380 2530 2680
T1 1350 1500 1650 1800 1950 2100 2250 2400
Voor-aanzicht Zij-aanzicht Achter-aanzicht
5 Technische gegevens
