Rapido F 310 - Page 34

34

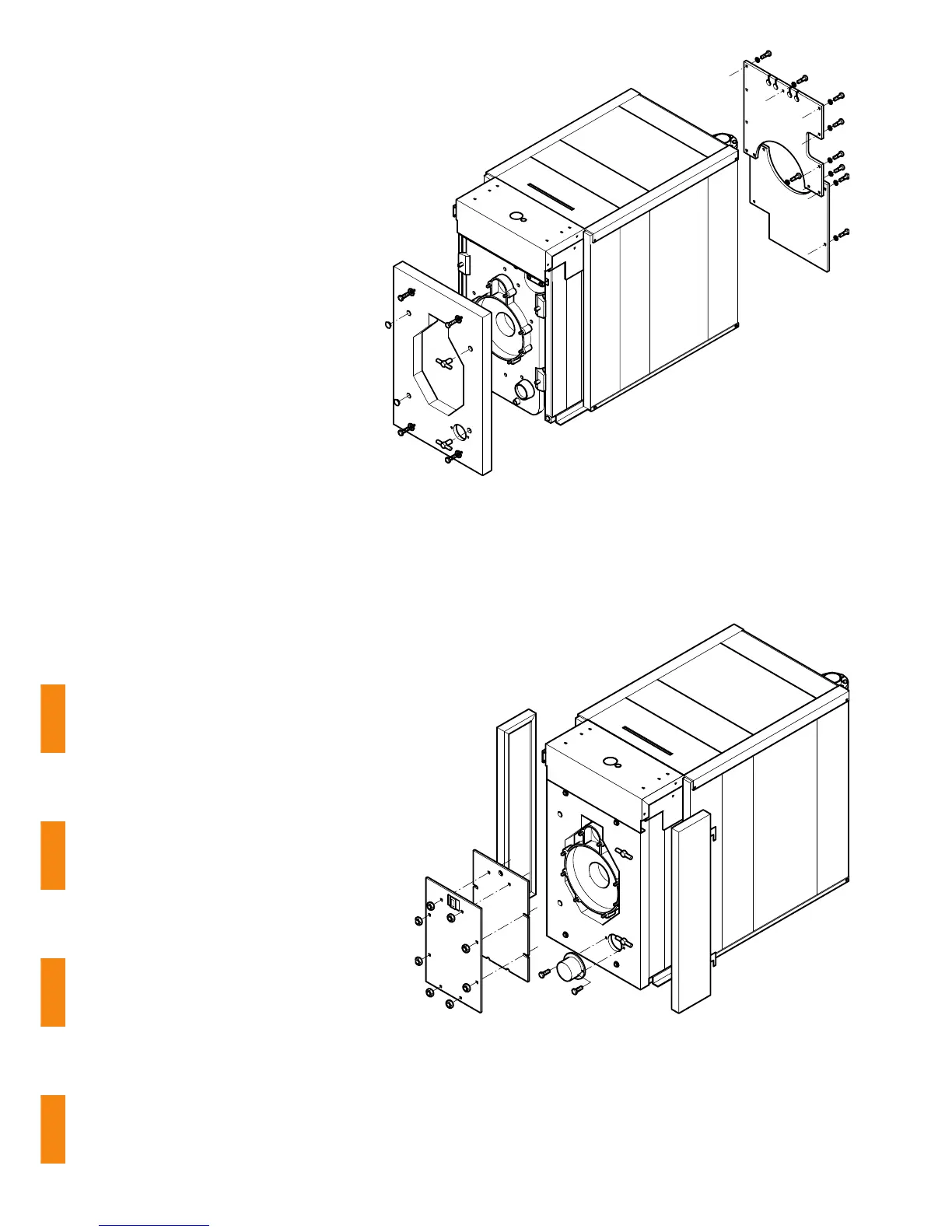

Abb. 42 Rückwandverkleidung montieren.
Vorderes Verkleidungsblech mit
Isolierung auf die Tür festschrauben.
Fig. 42 Install rear wall jacket. Screw front
jacket panel to door along with
insulation.
Fig. 42 Monter la façade arrière. Visser la
façade avant avec isolation sur la
porte.
Afb. 42 Afdekplaten achterzijde monteren.
Paneel voorzijde met isolatiematten
aan de deur vastschroeven.
Abb. 43 Vordere Seitenlamellen einhängen.
Brennerlochöffnung in die Brennerplatte
brennen und Brennerflansch anpassen.
Fig. 43 Hang front side panels in place.
Burn hole in burner plate and fit burner
flange.
Fig. 43 Accrocher les lamelles latérales avants.
Souder le trou pour le brûleur dans la
plaque brûleur et fixer la bride de brûleur.
Afb. 43 De voorste zijpanelen aanbrengen aan
linker- en rechterzijde. Branderopening in
de branderplaat snijden en de
branderflens aanpassen.
