44
9 Montage du pupitre de commande
(accessoire)
Dérouler les tuyaux capillaires et les câbles et les me-
ner par lorifice dans le capot.
Poser le pupitre sur la chaudière et lintroduire dans
les supports en plastique de la jaquette (1).
Mener vers le haut le câble du brûleur en lintrodui-
sant à droite ou à gauche par les orifices de la protec-
tion frontale. Poser les presse-étoupe (se trouvant sur
les câbles de brûleur) dans les orifices.
Monter les manchons dans la bride supérieure fron-
tale et poser les éléments de sonde. Boucher les orifi-
ces non utilisés de la bride.
Poser la protection supérieure (2) sur la chaudière et
la verrouiller par les boulons en plastique.

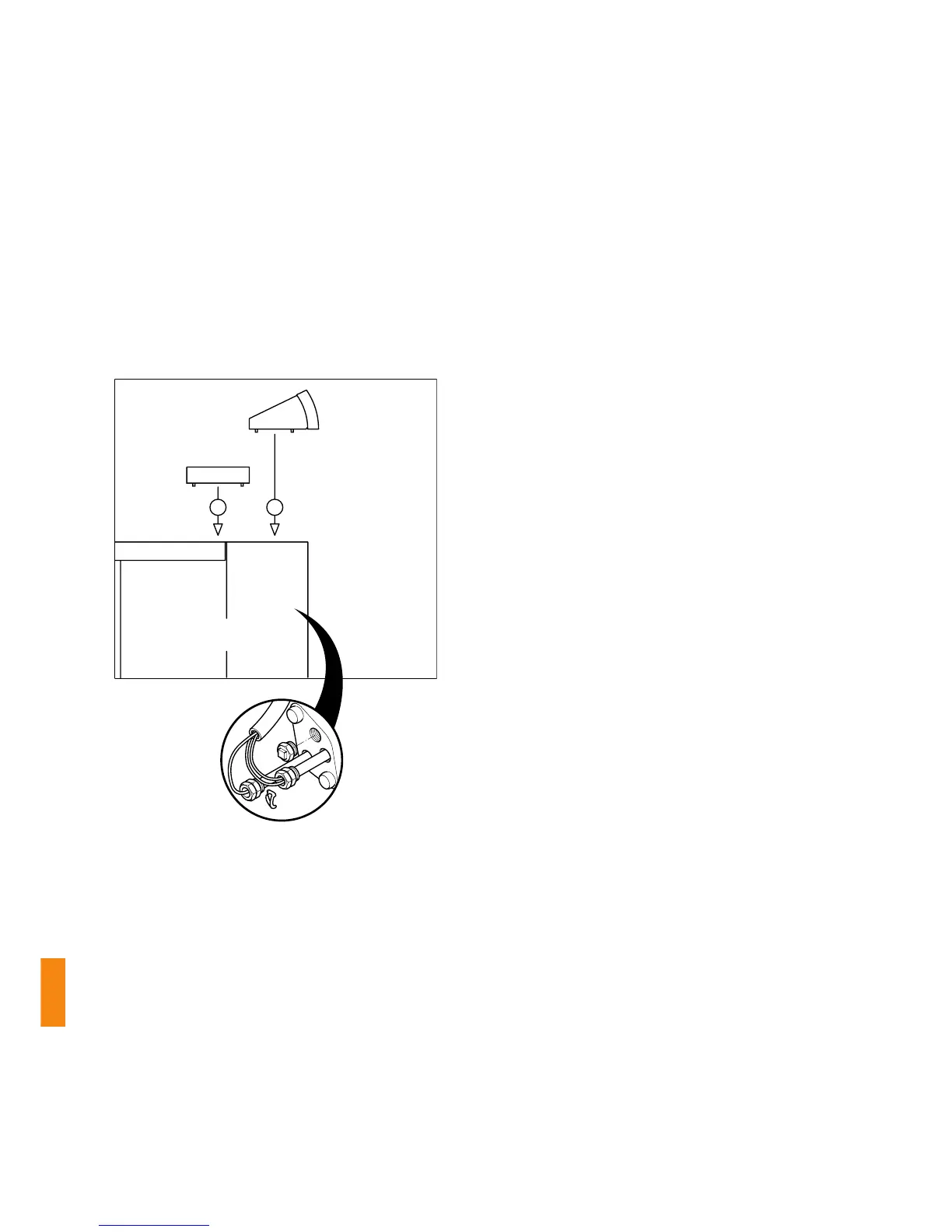

Fig. 45 Montage du pupitre de commande et position des
manchons.
10 Préparation pour la mise en marche
La première mise en route de linstallation ainsi que lins-
truction de lopérateur doivent être faites par un spécia-
liste.
a) Remplissez le système de chauffage jusquau niveau
nécessaire deau/jusquà la pression nécessaire, et
aérez. En cas des installations ouvertes conformes à
DIN 4751, part 1, et dun degré hydrotimétrique de
plus de 15 dH, il est recommandable dajouter plu-
sieurs fois des produits multiconstituants ou des
complexants. Observez les modes demploi de ces
produits.
b) Ouvrez les soupapes darrêt de la conduite de fuel ou
de gaz.
c) Mettez en circuit le commutateur principal.
d) Ajustez les régulateurs de température de la chau-
dière à la température désirée. Si la régulation de
chauffage rapidomatic
®
est utilisé, les régulateurs
de température de la chaudière doivent être ajustés à
la valeur maximale.
e) Si vous utilisez le réglage rapidomatic
®
il faut mettre
linterrupteur de la pompe et le sélecteur auto/manu/
TÜV dans la position auto. Si vous nutilisez pas de
rapidomatic
®
, mettre le sélecteur dans la position
manu.
f) Réglez le brûleur selon les instructions du fabricant,
tenant compte de la puissance de la chaudière et des
valeurs préscrites de combustion.
g) Chauffez linstallation.
h) Contrôlez les fonctions et ajustages corrects de toutes
les installations de commande, réglage et contrôle.
i) En cas de manque deau, remplissez le système
deau quand la chaudière est froide.
j) Familiarisez lopérateur avec la conduite de linstalla-
tion.
10.1 Utilisation
Comme décrit dans section 10, b) à e).
10.2 Arrêt de linstallation
Interrompez le commutateur principal.
Fermez la conduite de fuel ou de gaz.
10.3 Risque de gel
Si, pendant lhiver, le chauffage est interrompu pour une
période prolongée, il faut vider complètement linstalla-
tion de chauffage et la chaudière. Il faut contrôler, si le
robinet de vidage nest pas obstrué par de la saleté pen-
dant le vidange. Ce robinet doit rester ouvert jusquà ce
que linstallation soit remplie de nouveau.
F310
21
20000022
Pupitre de
commande
Protection
supérieure
Vue de gauche
Le positionnement du tableau de commande peut
être executé en trois versions différentes:
- comme montré (devant à travèrs)
- devant à droite en long
- devant à gauche en long
