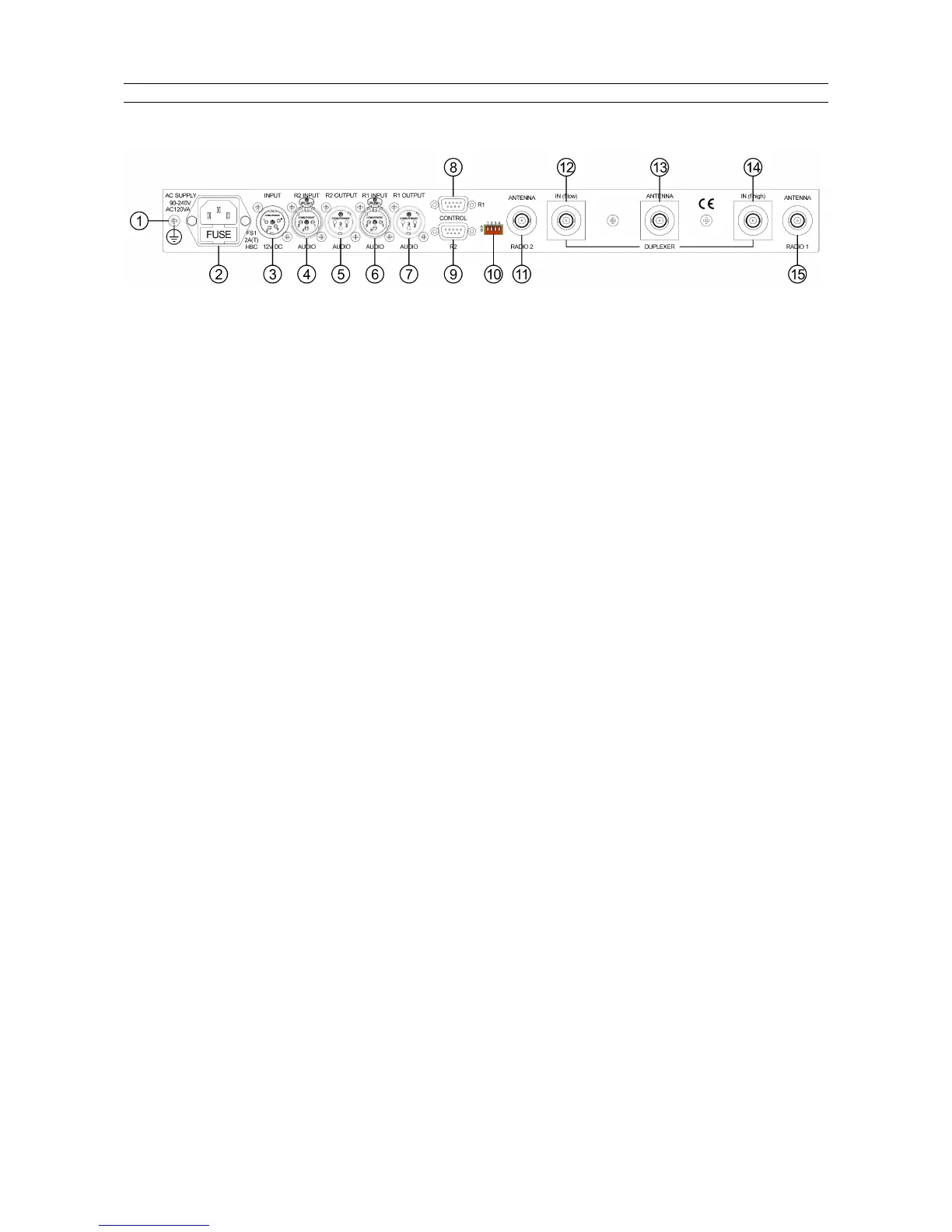

3. Rear Panel
1. M4 stud. Connect to earthing system in rack.
2. IEC C14 inlet with fitted 2A type T 20mm fuse. Compatible with standard IEC C13 'computer' cable.
3. 4 pin XLR male chassis socket for 12V supply input. Internally protected by 15A non resetting fuse.
4. 3 pin XLR female socket for Radio 2 audio input. Electronically balanced.
5. 3 pin XLR male socket for Radio 2 audio output. Electronically balanced.
6. 3 pin XLR female socket for Radio 1 audio input. Electronically balanced.
7. 3 pin XLR male socket for Radio 1 audio output. Electronically balanced.
8. D-type 9 way socket for Radio 1 control/interface.
9. D-type 9 way socket for Radio 2 control/interface.
10. 4 way DIP switch. Used to set power on state for various base station features.
11. BNC 50 Ohm socket. Radio 2 antenna connection.
12. BNC 50 Ohm socket. Low frequency input/output for optional duplexer. Normally connected to
Radio 2 antenna connection with short U link cable.
13. BNC 50 Ohm socket. Antenna connection for optional duplexer.
14. BNC 50 Ohm socket. High frequency input/output for optional duplexer. Normally connected to
Radio 1 antenna connection with short U link cable.
15. BNC 50 Ohm socket. Radio 1 antenna connection.
!
