Conecte los cables de AudioNideo (no
o
suministrados) de los receptaculos de
salida de Audio y Video (AudioNideo OUT)
(en colores amarillo, blanco, y rojo) del
Convertidor a los receptaculos de entrada de
AudioNideo (AudioNideo IN) del receptor
de TV.
Si hay mas de dos grupos de receptaculos de
AudioNideo en el receptor de TV, conecte
solamente los receptaculos de entrada AV1
6 AV2 con aquellos del Convertidor.
CA 120V
60 Hz
TV
" 11111/1111

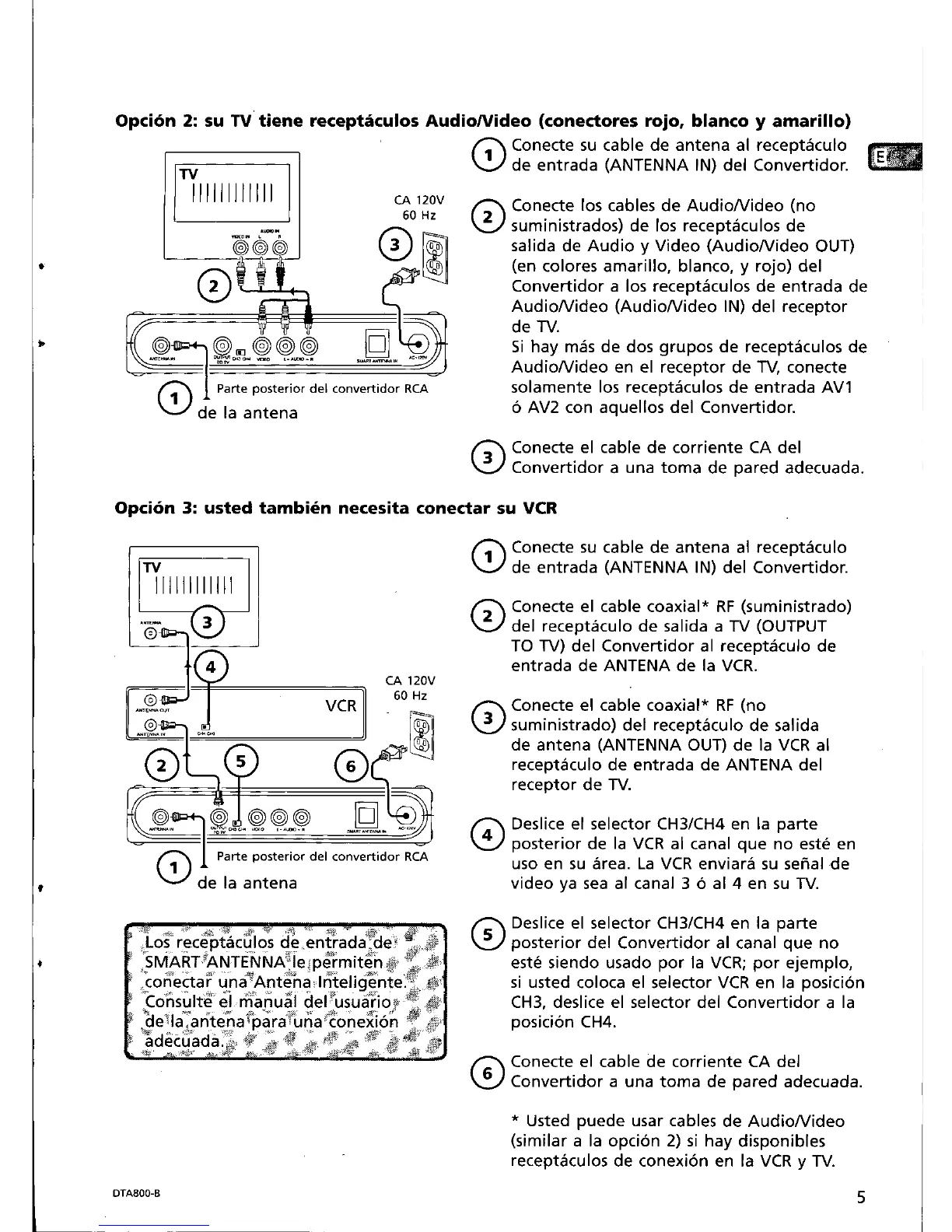

Opcion 2: su TV tiene receptaculos AudioNideo (conectores rojo, blanco
y
amarillo)
f.j\
Conecte su cable de antena al receptaculo
\V
de entrada (ANTENNA IN) del Convertidor.
•
f3\
Conecte el cable de corriente CA del
I...:.)
Convertidor a una toma de pared adecuada.
Opcion 3: usted tambh!n necesita conectar su VCR
CA 120V
60 Hz
f.j\
Conecte su cable de antena al receptaculo
\V
de entrada (ANTENNA IN) del Convertidor.
f2\
Conecte el cable coaxial* RF (suministrado)
\V
del receptaculo de salida a TV (OUTPUT
TO TV) del Convertidor al receptaculo de
entrada de ANTENA de la VCR.
f:\
Conecte el cable coaxial* RF (no
o
suministrado) del receptaculo de salida
de antena (ANTENNA OUT) de la VCR al
receptaculo de entrada de ANTENA del
receptor de TV.
f4\
Deslice el selector CH3/CH4 en la parte
\V
posterior de la VCR al canal que no este en
uso en su area. La VCR enviara su serial de
video ya sea al canal 3 6 al 4 en su TV.
f::'\
Deslice el selector CH3/CH4 en la parte
~ posterior del Convertidor al canal que no
este siendo usado por la VCR; por ejemplo,
si usted coloca el selector VCR en la posici6n
CH3, deslice el selector del Convertidor a la
posici6n CH4.
f::'\
Conecte el cable de corriente CA del
\V
Convertidor a una toma de pared adecuada.
* Usted puede usar cables de AudioNideo
(similar a la opci6n 2) si hay disponibles
receptaculos de conexi6n en la VCR y TV.
