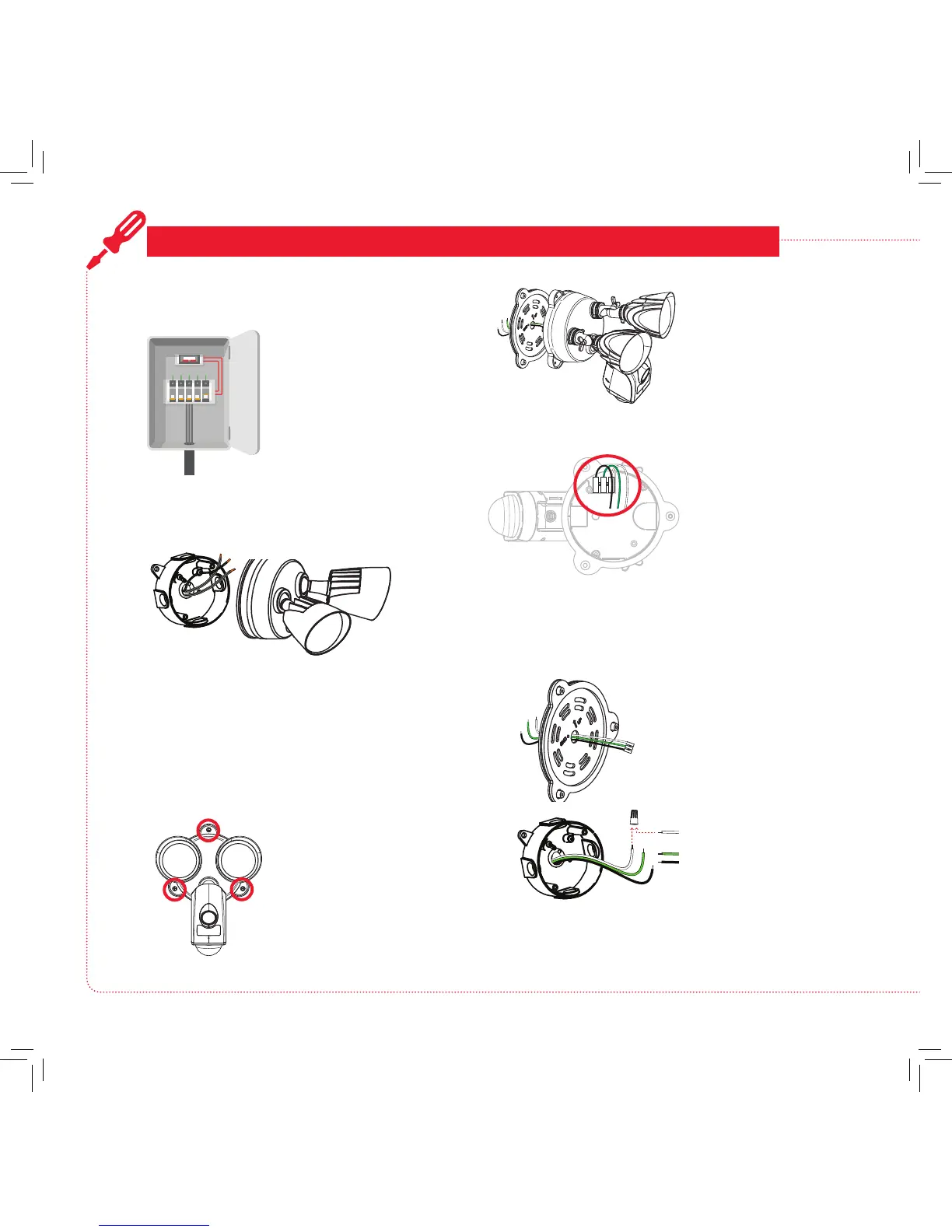

MONTER ET CONNECTER LA CAMÉRA AVEC PROJECTEURS
Couper l’alimentation du circuit des
projecteurs existants.
1
Retirer les projecteurs existants.
2
Connecter la boîte de connexion et
connecteur à 3 ls de la caméra avec
projecteurs.
4
Repérer le disjoncteur qui
commande le circuit des
projecteurs. Le désactiver
avant de continuer
l’installation.
Avec précaution, retirer les projecteurs existants
de la boîte de connexion.
Mettre les extrémités de chaque paire de ls dans les
trois raccords, puis tourner chaque raccord d’un tour
complet pour terminer.
Projecteurs existants
Séparer l’arrière/la base de la caméra
avec projecteurs.
3
Dévisser les 3 vis qui xent
la caméra avec projecteurs
à la base (les garder dans
un endroit sûr pour une
utilisation ultérieure).
Caméra avec projecteurs,
vis avant de la base
Retirer complètement la
caméra avec projecteurs
de sa base.
Retourner la caméra avec
projecteurs. Débrancher
délicatement le
connecteur à 3 ls de la
base de la caméra.
Caméra avec projecteurs,
connecteur inférieur à 3 ls
Faire passer les ls du
connecteur à 3 ls à
travers la base de la
caméra.
Faire correspondre
chaque l de couleur
de la caméra à la même
couleur depuis la boîte
de connexion (vert à
vert, blanc à blanc, noir
à noir).
