RCA L26HD31 - 26" LCD TV

14
LOS CABLES DE VIDEO DE
COMPONENTE (Y PB PR) ESTÁN
CODIFICADOS POR COLOR—
VERDE, AZUL Y ROJO
Verde
Rojo
Azul
LOS CABLES DE AUDIO ESTÁN
CODIFICADOS POR COLOR –
ROJO=AUDIO DERECHO,
BLANCO=AUDIO IZQUIERDO
Rojo
Blanco
LOS CABLES COMPUESTOS ESTÁN CODIFICADOS
POR COLOR – AMARILLO = VIDEO; ROJO = AUDIO
DERECHO; BLANCO = AUDIO IZQUIERDO
Blanco
Rojo
Amarillo
No olvide:
De ser necesario,
conecte una antena o
cable para obtener una
imagen. Consulte
las instrucciones
en la página 12.
Capítulo 1 Conexiones y Configuración

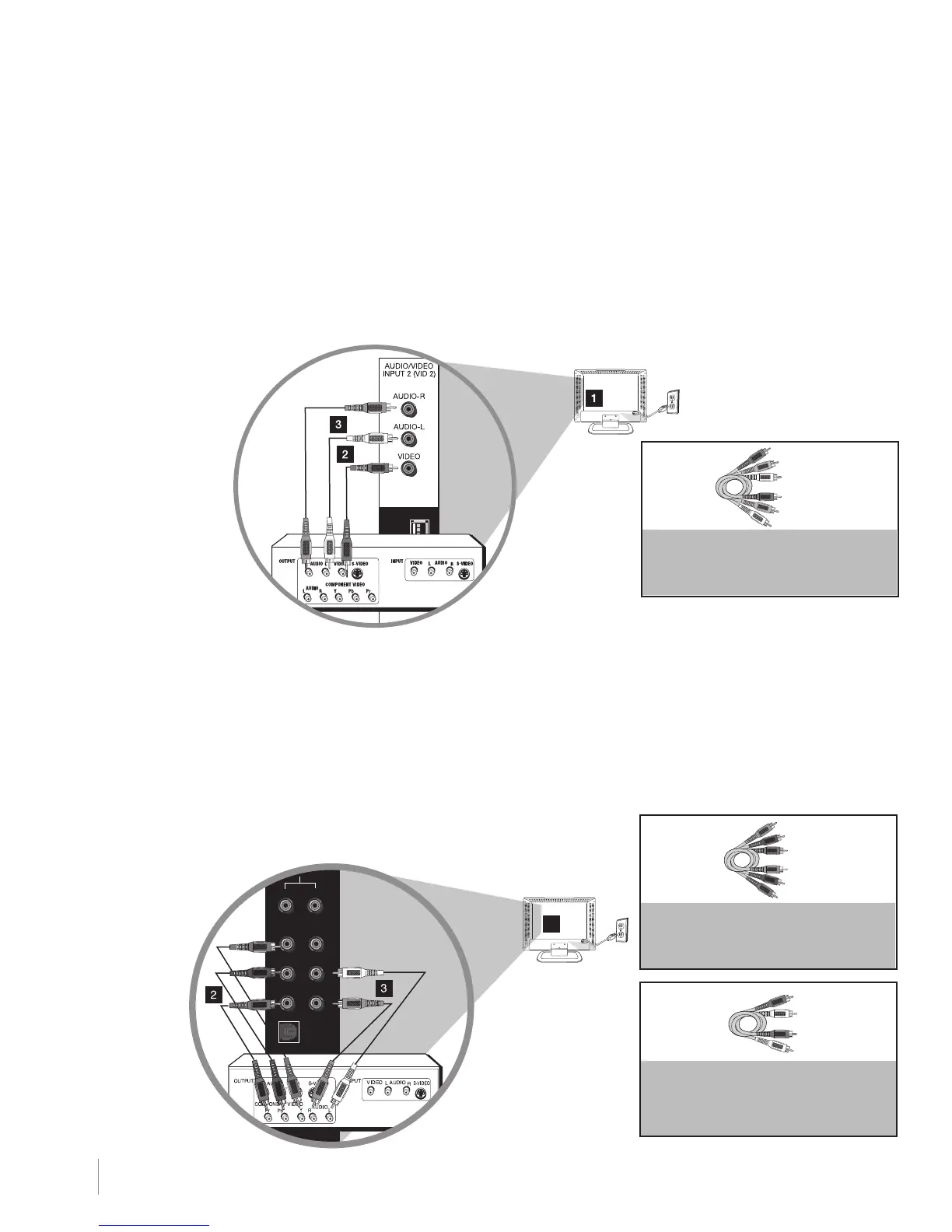

Cómo Conectar un Componente con Video Compuesto (Buena)
Para conectar un componente con conector de salida de video, tal como un Lector de DVD, siga los pasos a
continuación:
Ejemplo: Lector de DVD
1. Conecte la antena local y/o cable según se describe en la página 12.
2. Conecte un cable de video al conector VIDEO (VID1) en la parte posterior del televisor y al conector de salida
de video del Lector de DVD.
3. Conecte los cables de audio blanco y rojo a los conectores de audio izquierdo y derecho (VID1) en la parte
posterior del televisor y a los conectores de salida de audio del Lector de DVD.
Composite Video Connection
This is an example of a connection using the composite video jack.
Cómo Conectar un Componente con Video Compuesto (Buena)
Para conectar un componente con conector de salida de video, tal como un Lector de DVD, siga los pasos a
continuación:
Ejemplo: Lector de DVD
1. Conecte la antena local y/o cable según se describe en la página 12.
2. Conecte un cable de video al conector VIDEO (VID1) en la parte posterior del televisor y al conector de salida
de video del Lector de DVD.
3. Conecte los cables de audio blanco y rojo a los conectores de audio izquierdo y derecho (VID1) en la parte
posterior del televisor y a los conectores de salida de audio del Lector de DVD.
Conexión de Video Compuesto
Éste es un ejemplo de una conexión utilizando los conectores
de video compuesto.
Y
Pb
Pr
Video
L
R
Optical
Antenna/Cable
R
L
AUDIO
