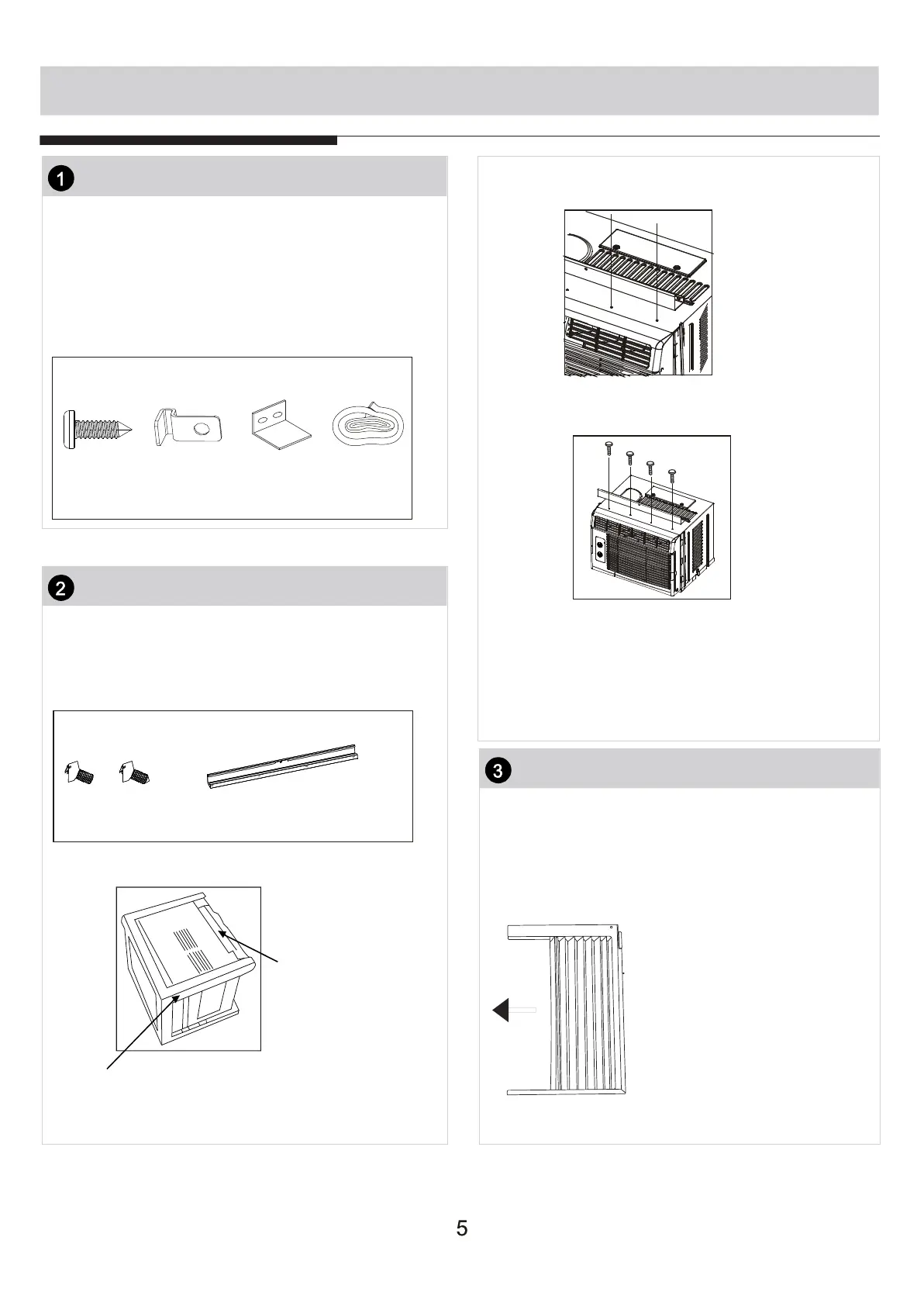

CONSIGNES D'INSTALLATION
PRÉPARER LA FENÊTRE
L'ouvrant doit être suffisamment ouvert afin de permettre
un espace vertical net de 330 mm (13 pouces). Les
aérateurs latéraux et l'arrière du climatiseur doivent
disposer d'un espace suffisant pour permettre
l'écoulement de l'air à travers le condenseur et assurer
une bonne dissipation thermique. L'arrière de l'unité doit
toujours être situé à l'extérieur, en aucun cas à l'intérieur
d'un bâtiment ou d'un garage.
C : alignez le trou situé sur le rail supérieur avec ceux de la
partie supérieure de l'unité comme indiqué sur la Fig. B
A : retirez le climatiseur du carton et placez-le sur une
surface plane.
B : retirez le rail supérieur de l'arrière du matériau
d'emballage comme indiqué sur la Fig. A.
Vis 3/4 pouce
(ou 1/2 pouce)
(7)
Vis 3/8
pouce (4)
Rail supérieur (1)
Rail supérieur
Emballage
Fig. A
Verrou de
cadre (2)
Verrou de
châssis (1)
Joint en
mousse pour
guillotine de
fenêtre (1)
Matériel de montage
Fig. B
Fig. C
PRÉPARER LA FENÊTRE
Matériel du rail supérieur
Fig. 1
INSTALLER LES PANNEAUX EN ACCORDÉON
REMARQUE : le rail supérieur et les panneaux
coulissants de chaque côté sont décalés afin de fournir
l'espacement adéquat à l'arrière du système (5/16 pouce).
Cet espace est nécessaire pour une utilisation et un
drainage adéquats de l'eau condensée. Si vous n'utilisez
pas les panneaux latéraux pour quelque raison que ce
soit, il est important de conserver l'espace à l'arrière.
A : positionnez l'unité au sol, sur
un plan de travail ou une
table. Maintenez le panneau
en accordéon avec une main
et tirez délicatement le centre
pour laisser l'autre extrémité
ouverte. Voir Fig. 1.
D : fixez le rail supérieur à l'unité au moyen des vis 3/8 pouce"
selon la Fig. C.
REMARQUE : pour des raisons de sécurité, toutes les vis
(4) DOIVENT être correctement enfoncées.
ou
