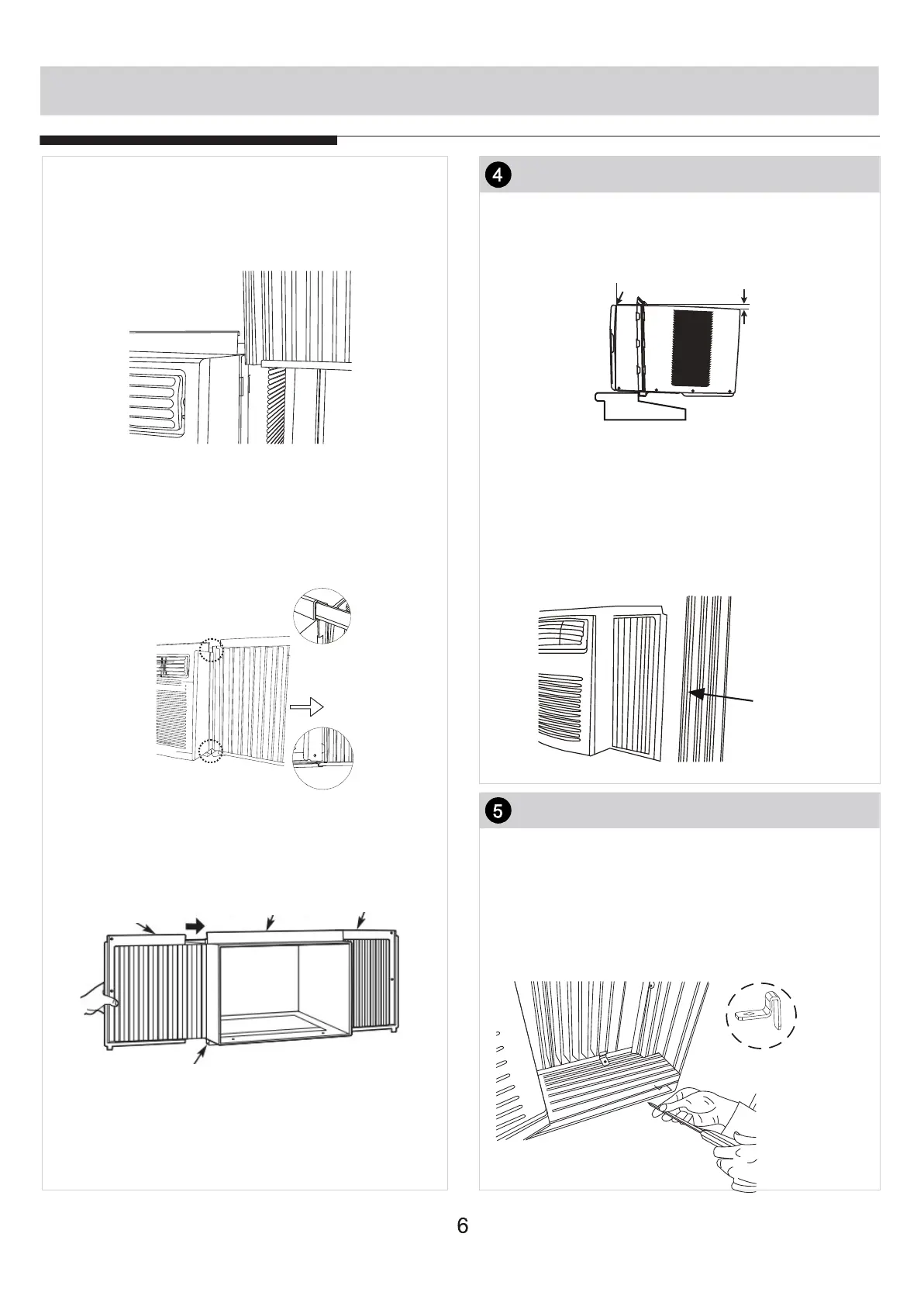

CONSIGNES D'INSTALLATION
FIXER LES PANNEAUX EN ACCORDÉON
INSTALLER LES FIXATIONS DE SUPPORT
Section en « I »
Fig. 2
B : coulissez la section en « I » du panneau directement dans le
capot comme indiqué sur la Fig. 2. Coulissez le panneau vers
le bas. Assurez-vous de laisser un espace suffisant pour
glisser les parties supérieure et inférieure du cadre dans les
rails du capot.
A : assurez-vous de maintenir fermement le climatiseur, puis
placez l'unité soigneusement dans l'ouverture de fenêtre
afin que la partie inférieure du cadre du climatiseur repose
contre l'appui de fenêtre (Fig. 5). Fermez délicatement la
fenêtre derrière le rail supérieur de l'unité.
Environ 5/8 à 3/4 pouce
châssis de fenêtre
C : une fois le panneau installé sur le côté du capot,
assurez-vous qu'il est placé fermement dans la
coulisse du cadre en effectuant les ajustements
nécessaires. Coulissez les extrémités supérieures
et inférieures du cadre dans les rails supérieurs et
inférieurs du capot. Fig. 3
REMARQUE : vérifiez que le climatiseur est incliné d'environ
3 à 4° (5/8 à 3/4 pouce) vers l'arrière et vers l'extérieur. Après
une installation adéquate, le condensat ne doit pas s'écouler
du trou de trop-plein dans des conditions normales d'utilisation.
Dans le cas contraire, veuillez corriger l'inclinaison.
B : étirez les panneaux latéraux contre le châssis de fenêtre
(Fig.6).
A : placez le verrou de cadre entre les prolongements du
cadre et l'appui de fenêtre comme indiqué sur la Fig. 7.
Enfoncez des vis de blocage de 19 mm (3/4 pouce) ou
12,7 mm (1/2 pouce) à travers le verrou de cadre et dans
l'appui.
REMARQUE : afin d'empêcher l'appui de fenêtre de se fendre, forez
des trous de guidage de 3 mm (1/8 pouce) avant d'y enfoncer les vis.
D : coulissez complètement le panneau et répétez
l'opération de l'autre côté.
REMARQUE : si la contre-fenêtre bloque le climatiseur,
voir Fig. 11.
Rail supérieur
Rail inférieur
Fig. 3
Rail supérieur
Coin supérieur gauche
Coin supérieur droit
Fig. 4
Rail inférieur
Fig. 7
Mesure depuis le bord du capot
Fig. 5
Fenêtres en bois
INTÉRIEUR
EXTÉRIEUR
Fig. 6
