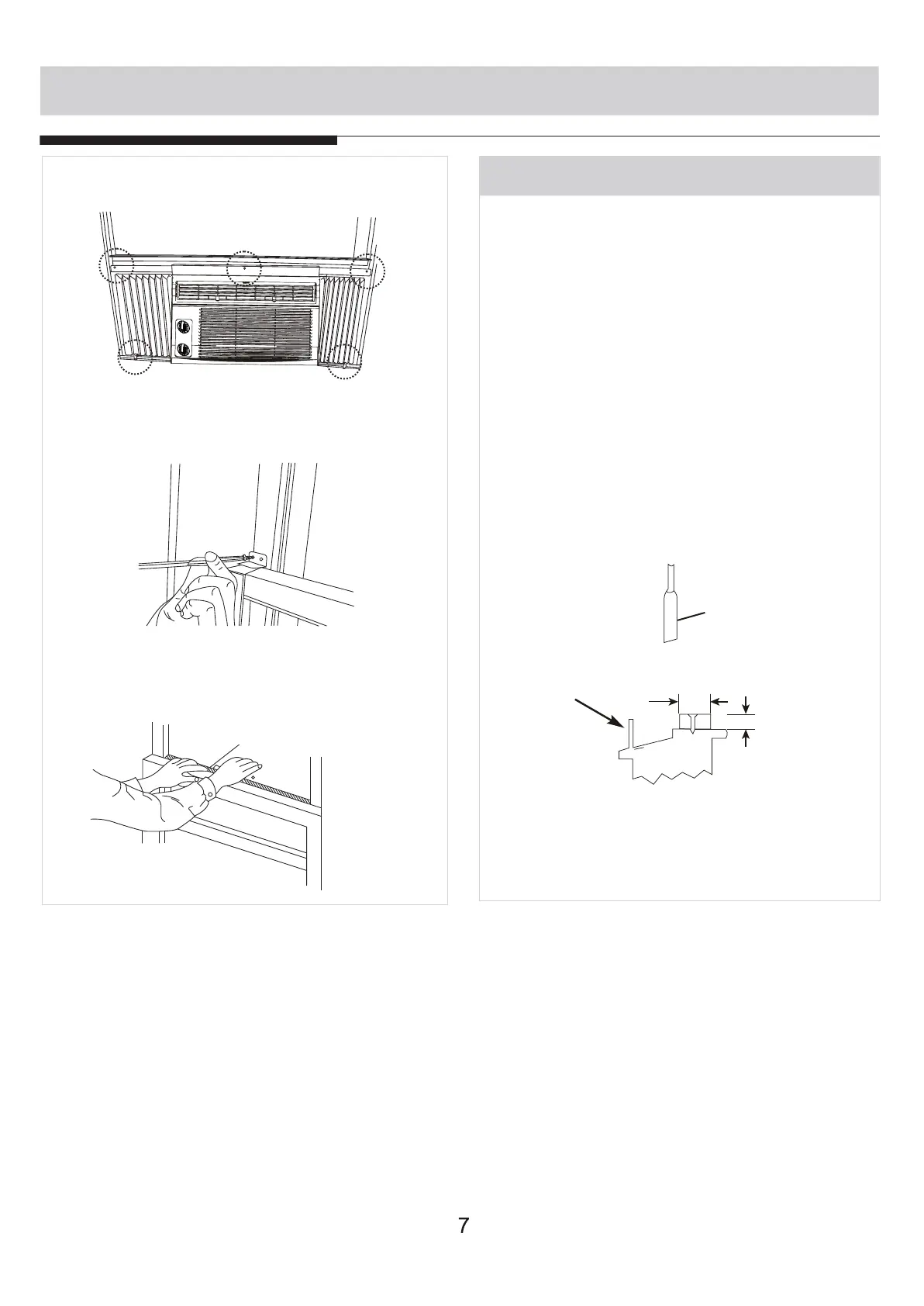

CONSIGNES D'INSTALLATION
Si le climatiseur est bloqué par la contre-fenêtre
B : enfoncez une vis de blocage de 19 mm (3/4 pouce) ou de
12,7 mm (1/2 pouce) dans le châssis de la fenêtre, à
travers les trous du cadre, comme indiqué à la Fig. 8.
Ajoutez une pièce de bois comme indiqué sur la Fig. 11 ou
retirez la contre-fenêtre avant l'installation du climatiseur.
Si le châssis de la contre-fenêtre doit rester, assurez-vous que
les fentes ou les trous de trop-plein ne sont pas calfeutrés ou
bouchés par la peinture. Il est important d'assurer l'écoulement
de l'eau de pluie ou de la condensation accumulées.
Retirer le climatiseur de la fenêtre
♦ Éteignez le climatiseur et débranchez le cordon
d'alimentation.
♦ Retirez le joint du châssis placé entre les fenêtres et
dévissez le verrou de châssis.
♦ Retirez les vis placées dans le cadre et le verrou de cadre.
♦ Fermez (coulissez) les panneaux latéraux dans le cadre.
♦ En maintenant fermement le climatiseur, soulevez l'ouvrant
et retirez délicatement le climatiseur.
♦ Veuillez faire attention à ne pas renverser d'eau restante en
soulevant l'unité hors de la fenêtre. Entreposez les pièces
AVEC le climatiseur.
C : afin de mettre en place l'ouvrant, fixez le verrou de châssis
à angle droit avec une vis de 19 mm (3/4 pouce) ou de
12,7 mm (1/2 pouce) comme indiqué sur la Fig. 9.
D : coupez le joint en mousse pour le châssis de fenêtre et
insérez-le dans l'espace entre l'ouvrant et le châssis
supérieur (Fig. 10).
Châssis de
contre-fenêtre ou
autres obstructions.
Épaisseur du
panneau requise
pour un espace
adéquat à
l'arrière, tout le
long de l'appui de
fenêtre. Fixez-le
à l'aide de clous
ou de vis.
38 mm (1-1/2 pouce)
au minimum
Fig. 8
Fig. 9
JOINT EN MOUSSE
Fig. 10
Fig. 11
CHÂSSIS
