2
IMPORTANTE: No apriete demasiado hasta el
punto que se deforme el mástil, ya que esto reducirá su
resistencia. La unidad de mando está diseñada para
diámetros de 1.25 pulgadas (3.2 cm), pero acomodará
mástiles de soporte de hasta 2 pulgadas (5.1 cm) de
diámetro.
6. (Opcional) Instale cuatro cables de sujeción (no
incluidos) en los oricios del soporte inferior.
Lado de la unidad de mando
Mástil de soporte
Saliente del mástil

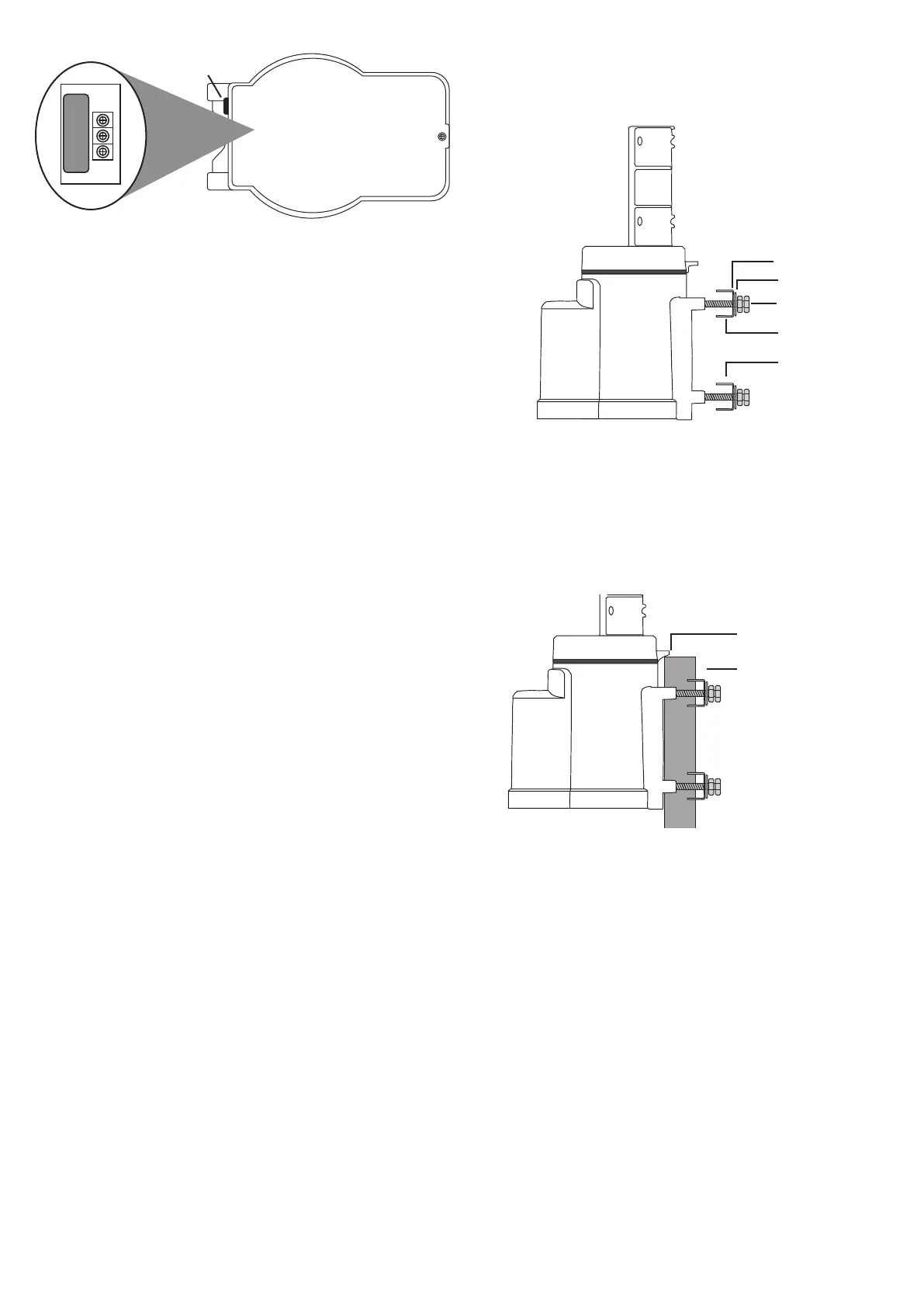

Paso 2: Monte la unidad de mando.
Si no va a montar la unidad dentro de una torre, tendrá
que montarla en un mástil separado (no suministrado).
Este juego incluye el herraje de montaje necesario.
ATENCIÓN: Seleccione una ubicación de montaje
donde la antena no pueda entrar en contacto con líneas de
alimentación eléctrica mientras se esté llevando a cabo la
instalación, y donde la instalación no caiga sobre líneas de
alimentación eléctrica si fallara algún cable de sujeción.
1. Enrosque cuatro tuercas en los cuatro pernos de
montaje del rotor. Enrosque completamente cada
tuerca hasta la cabeza de cada perno. Luego coloque
una arandela en cada uno de los pernos, al lado de la
tuerca.
2. Coloque un soporte corto sobre dos de los pernos,
con la sección plana del soporte bien ceñida contra las
tuercas sin arandela. Coloque el soporte largo sobre los
otros dos pernos de la misma manera.
3. Enrosque el conjunto de soporte corto y pernos en
los dos oricios superiores ubicados en el lado de la
base de la unidad de mando. Enrosque el conjunto de
soporte largo y pernos en los dos oricios inferiores.
Enrosque cada perno tanto como pueda en la unidad
de mando.
5. Encuentre el conductor con cubierta plateada o ancha
y conéctelo a (1). Conecte el conductor adyacente a
(2). Conecte el tercer conductor a (3). Si se utiliza un
cable con 4 conductores, conecte los conductores 3 y
4 a (3).
IMPORTANTE: Asegúrese que no haya hilos sueltos que
puedan ocasionar un cortocircuito entre las terminales.
6. Verique nuevamente el orden del cableado. Cierre la
puerta y fíjela con el tornillo.
Lado de la unidad
de mando
IMPORTANTE: Para evitar la acumulación de
humedad en el cable, asegúrese que la cubierta del cable
pase a través del ojal.
Parte inferior de la unidad de mando
Puerta inferior
Ojal
(1)(2)(3)
Detrás de la puerta.
Terminales:
Conductor plateado (o ancho) (rojo) a la clavija (1)
Segundo conductor (negro) a la clavija (2)
Tercer conductor (verde) a la clavija (3)
4. Coloque los soportes y las tuercas/arandelas de forma
que dejen espacio suciente para que el mástil de
soporte pueda atravesar.
Perno
Tuerca
Soporte corto
Arandela
Soporte largo
5. Descienda la unidad de mando sobre el mástil de
soporte hasta que tope en el saliente del mástil del
alojamiento de la unidad de mando. Apriete las
tuercas. Un apriete moderado con una llave ajustable o
de 10 mm causará que los dientes sujeten rmemente
el mástil.
