ENTRADA1 ENTRADA2 ENTRADA3 ENTRADA4

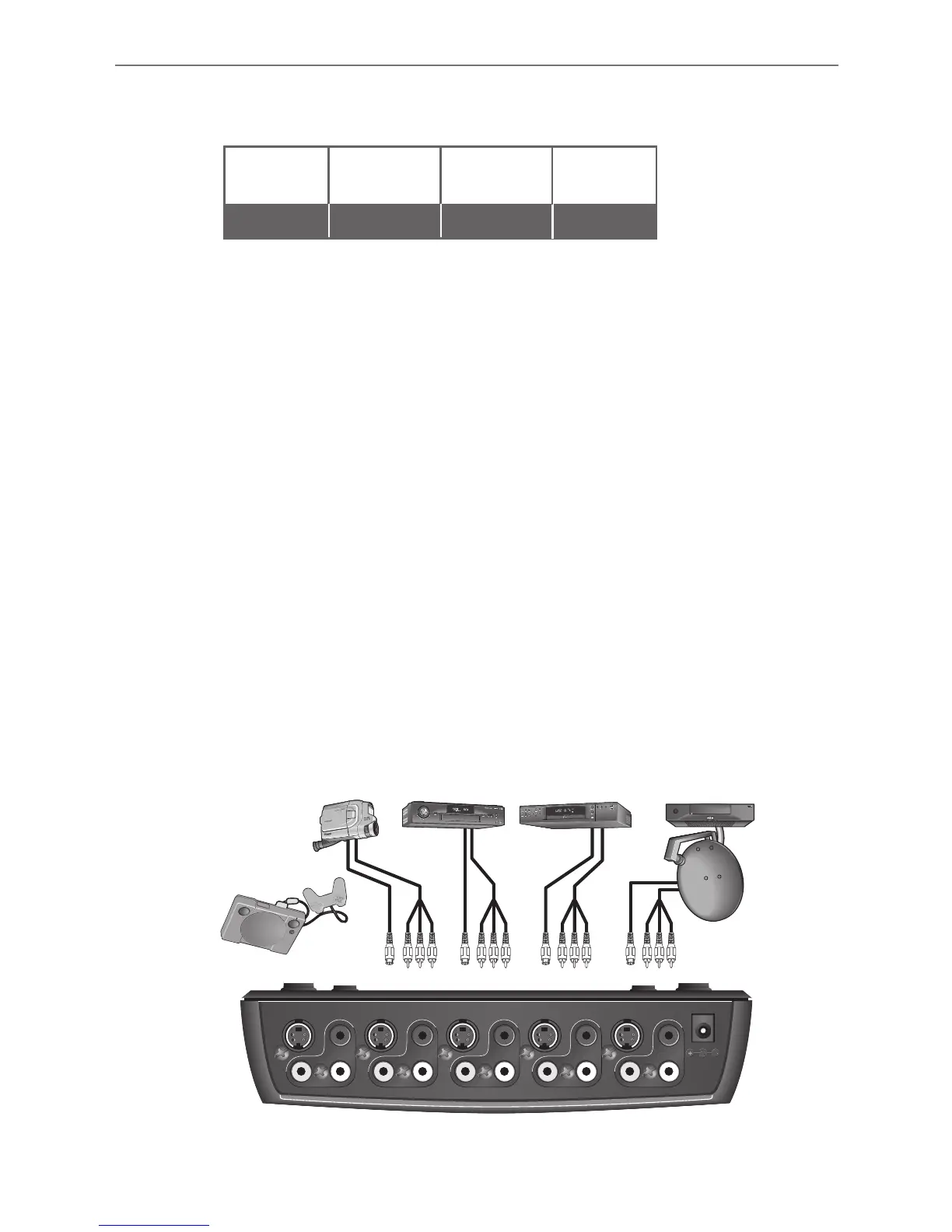

GRÁFICO DE REFERENCIA
Anote cuál componente tiene acoplado a cada entrada.
1. Lleve a cabo la conexión de video.
Para el primer componente, acople YA SEA un cable de S-Video o un cable de video
compuesto al conector de entrada IN1 VIDEO correspondiente en el panel posterior del
conmutador.
Acople el otro extremo del cable al conector de salida de video del componente.
2. Lleve a cabo la conexión de audio.
Para el primer componente, acople un cable de audio estereofónico a los conectores de
audio IN1 AUDIO en el panel posterior del conmutador.
Acople el otro extremo del cable a los conectores de salida de audio del componente.
Asegúrese de hacer corresponder la codificación por colores en el extremo de los cables
con la codificación por colores en los conectores – aparee el rojo con el rojo y el blanco con
el blanco.
3. Repita los pasos para la conexión de video y audio para los demás componentes de entrada
en IN2, IN3 e IN4.
Cuando acople los componentes a los conectores de entrada, anote cuáles componentes
tiene acoplados a cada conector en el espacio provisto abajo. Es importante tener esta
información a la mano.
