RCA VH911 - Video Switch

1. Lleve a cabo la conexión de video.
Acople YA SEA un cable de S-Video o un
cable de video compuesto al conector de
salida de video OUT VIDEO correspondiente
en el panel posterior del conmutador. Acople
el otro extremo del cable al conector de
entrada de video del TV.
2. Lleve a cabo la conexión de audio.
Acople un cable de audio estereofónico a los
conectores de salida de audio OUT AUDIO R y
L en el panel posterior del conmutador. Acople
el otro extremo del cable a los conectores de
entrada de audio del TV.
TELEVISOR
O
DC 9V
200mA
AUDIO IN 1 VIDEOAUDIO IN 2 VIDEOAUDIO IN 3 VIDEOAUDIO IN 4 VIDEOAUDIO OUT VIDEO
L
R
S
L
R
S
L
R
S
L
R
S
L
R
S

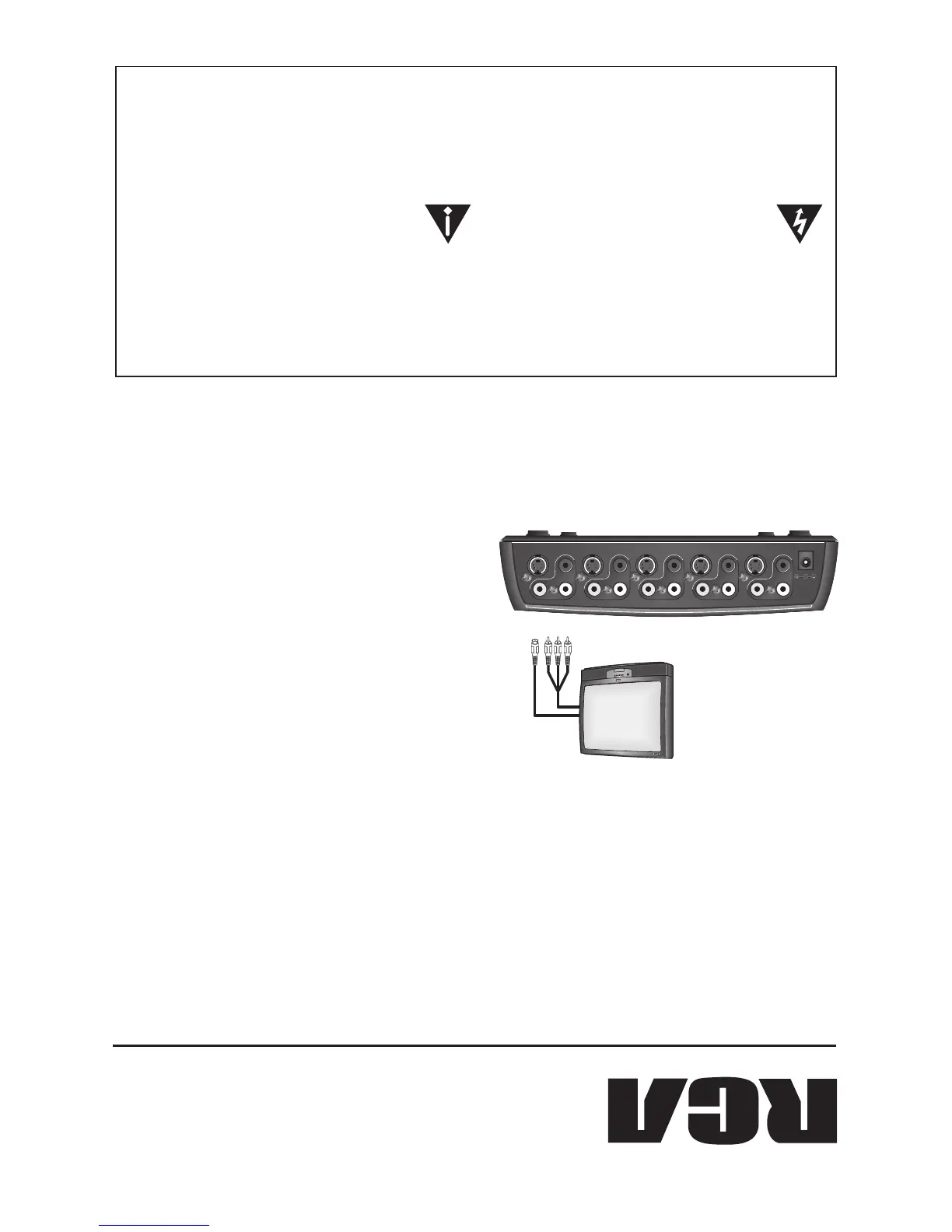

Instalación
El conmutador le permite controlar hasta cuatro fuentes de video a través de una entrada de
video en su TV. El panel posterior del conmutador incluye cuatro entradas y una salida. Conecte
el conmutador al TV.
Importante: Utilice ya sea video compuesto (los conectores amarillos) o S-Video en todas las
conexiones. Si todos los componentes (incluyendo el TV) ofrecen conexiones de S-Video, utilice
todaslasconexionesdeS-Video.Delocontrario,utilicetodaslasconexionesdevideocompuesto.
Cómo Conectar a su TV
Asegúrese de hacer corresponder la codificación por colores en el extremo de los cables con la
codificación por colores en los conectores – aparee el rojo con el rojo y el blanco con el blanco.
Conmutador de audio/video de
4 fuentes con control remoto
Guía del Usuario de VH911N
See Reverse For English
Información de Seguridad
Precaución: Para reducir el riesgo de un choque eléctrico, no retire la tapa (ni la parte posterior). No contiene
piezas que el usuario pueda reparar. Sólo personal calificado de servicio puede hacer reparaciones.
Advertencia: Para disminuir el riesgo de incendios o descargas eléctricas, no exponga este producto a la lluvia
ni a la humedad. El aparato no deberá exponerse a goteos o salpicaduras. No se debe colocar objetos que
contengan líquidos, como por ejemplo floreros, sobre el aparato.
Este símbolo indica “voltaje peligroso” dentro
del producto que implica el riesgo de sufrir un
choque eléctrico o una lesión.
Este símbolo indica instrucciones importantes
que acompañan al producto.
Información sobre el Producto
Guarde el recibo como prueba de su compra y preséntelo para obtener repuestos o solicitar servicio bajo garantía.
Anéxelo aquí y anote el número de modelo para referencia en caso necesario. Este número se encuentra en el producto.
Número de Modelo: ______________________________ Fecha de Compra: ____________________________
Distribuidor/Dirección/Teléfono: ________________________________
