20
ITALIANO

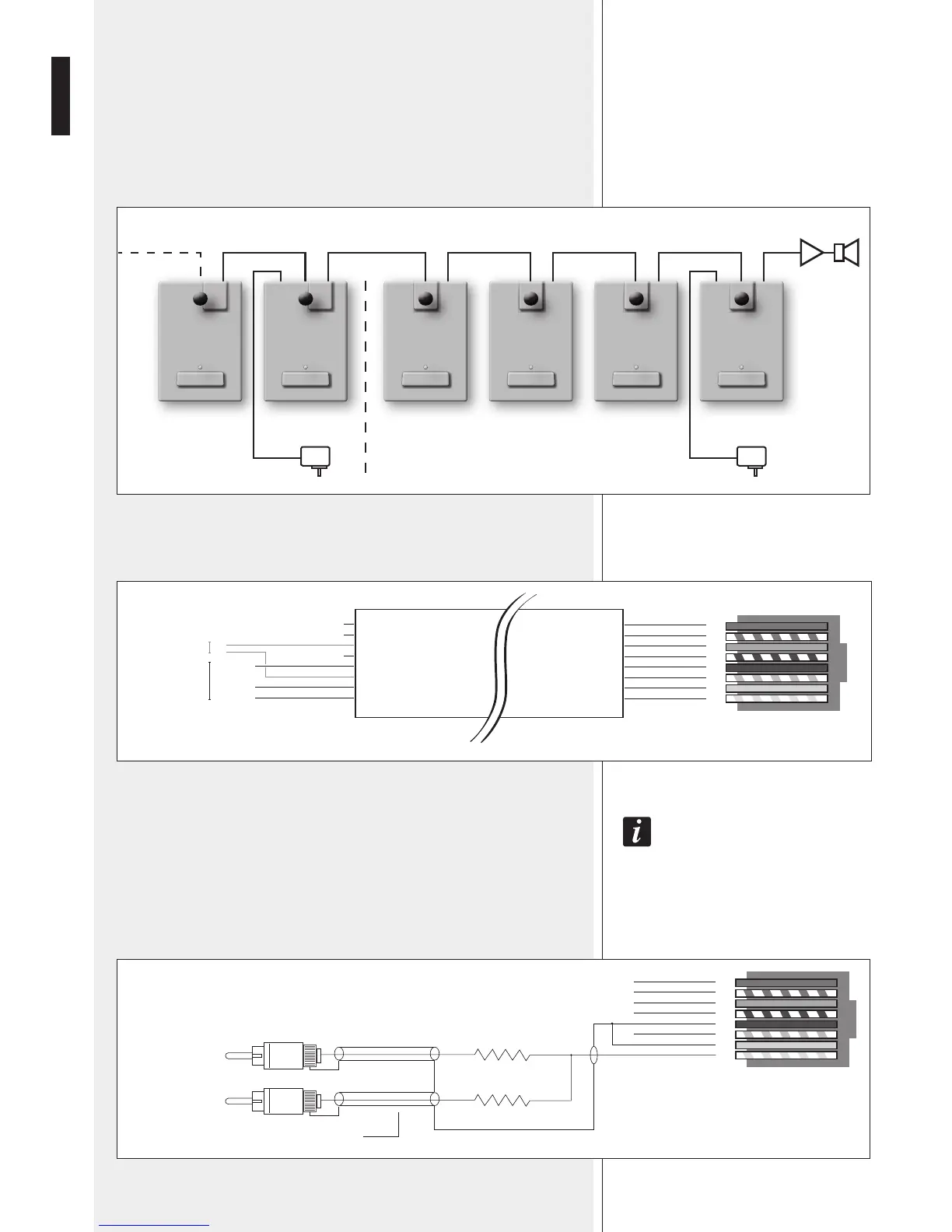

L’uscita RJ45 dell’ultima base microfonica BM 3022 sarà collegata
all’amplificatore tramite un cavo adatto (non incluso), secondo lo
schema seguente.
il relè inTerno è ecciTaTo duranTe l’aTTivazione del microfono; i sui conTaTTi possono
essere uTilizzaTi per oTTenere la prioriTà nel mixer-amplificaTore. in una linea con più
Basi microfoniche, TuTTi i conTaTTi dei relè sono collegaTi in parallelo (TramiTe conTaTTi
3 e 6 dei conneTTori rJ 45).
All’ingresso RJ45 della prima base microfonica BM 3022, è possibile collegare
una sorgente musicale (stereo) generica (ad esempio RCF MS 1033) che
abbia un livello d’uscita controllabile e compreso tra –10 e + 4 dBu; vedere
lo schema seguente.
È possibile creare un’unica linea composta da massimo 30 basi microfoniche
BM 3022 collegate in serie (l’uscita OUT di una base microfonica è riportata
all’ingresso IN di quella successiva).
Occorre collegare un alimentatore (fornito a corredo) RCF AC AD2405 (24
V c.c.) per ogni gruppo composto da massimo 4 basi microfoniche BM 3022
(nota: l’alimentazione è riportata in parallelo sui connettori RJ, contatto 5: +,
contatto 4: –).
Marrone
Biancomarrone
Verde
Biancoblù
Blu
Biancoverde
Arancio
Biancoarancio
12345678
L
R
RJ
15K
_
+
15K
SORGENTE
MUSICALE
STEREO
PIATTINA SCHERMATA A 2 POLI
RCA
Marrone
Biancomarrone
Verde
Biancoblù
Blu
Biancoverde
Arancio
Biancoarancio
12345678
Verde
Blu
Biancoverde
Arancio
Biancoarancio
Massa
+
–
CONTATTO PULITO (chiusura)
PER PRIORITÀ
SEGNALE
AUDIO
RJ
AC AD2405
(max. 4 BM 3022)
24 V dc
AC AD2405
24 V dc
TALK TALKTALK TALKTALK TALK
max. 30
BM 3022
IN IN IN IN IN INOUT OUT OUT OUT OUT OUT
AMP.
CAT 5 CAT 5 CAT 5 CAT 5 CAT 5
4 3 2 1
