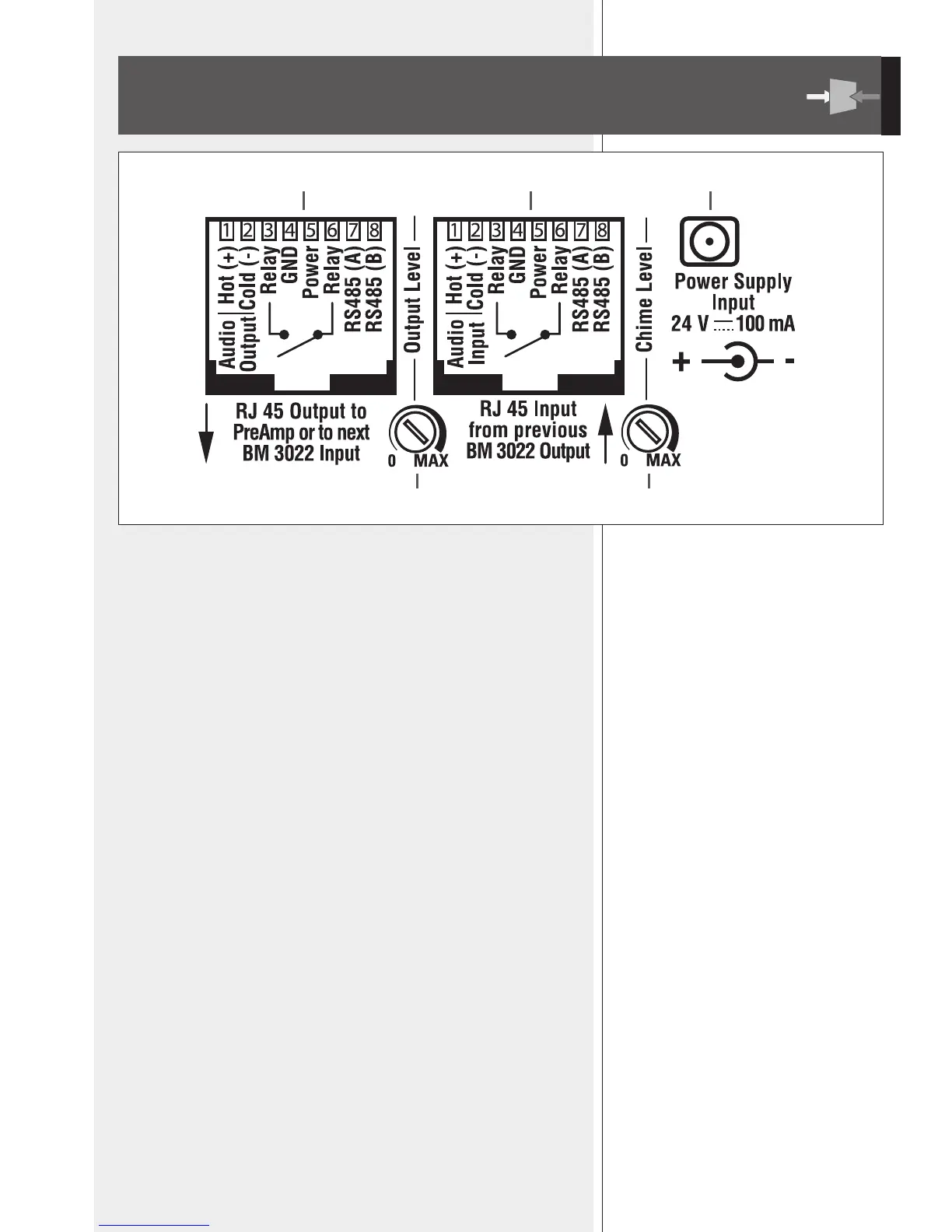

PANNELLO POSTERIORE E COLLEGAMENTO
1 Power Supply Input: ingresso per alimentatore esterno 24 V c.c. -
100 mA (RCF AC AD2405).
La tensione 24 V c.c. è riportata sui contatti 4 e 5 del connettore RJ 45
d’uscita 3 per l’alimentazione anche delle (eventuali) successive 3 basi
microfoniche BM 3022.
2 RJ 45 Input: ingresso con connettore RJ 45 per il cavo (di tipo CAT5)
proveniente dalla base microfonica BM 3022 precedente.
Contatti:
1. segnale audio (+)
2. segnale audio (–)
3. contatto relè
4. massa
5. alimentazione
6. contatto relè
7. Connessione seriale RS-485 (A)
8. Connessione seriale RS-485 (B)
3 RJ 45 Output: uscita con connettore RJ 45 per il collegamento (tramite
cavo CAT5) della base microfonica BM 3022 successiva oppure ad un mixer-
amplificatore. Contatti: vedere il punto 2.
4 Chime Level: Trimmer per la regolazione (tramite un piccolo cacciavite)
del livello del tono di preavviso.
5 Output Level: Trimmer per la regolazione (tramite un piccolo
cacciavite) del livello d’uscita del segnale audio.
